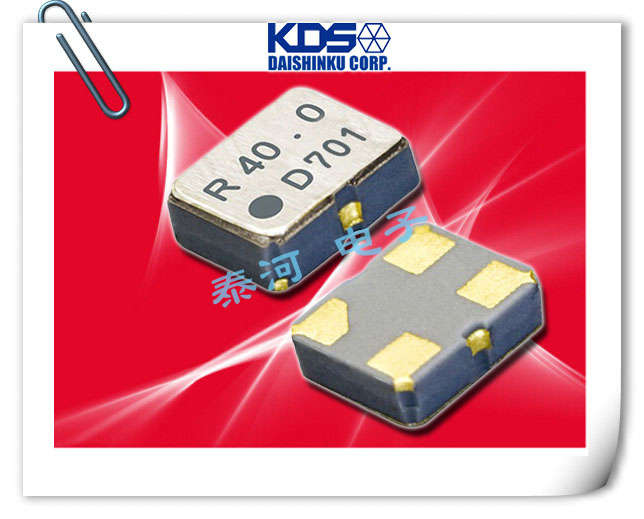

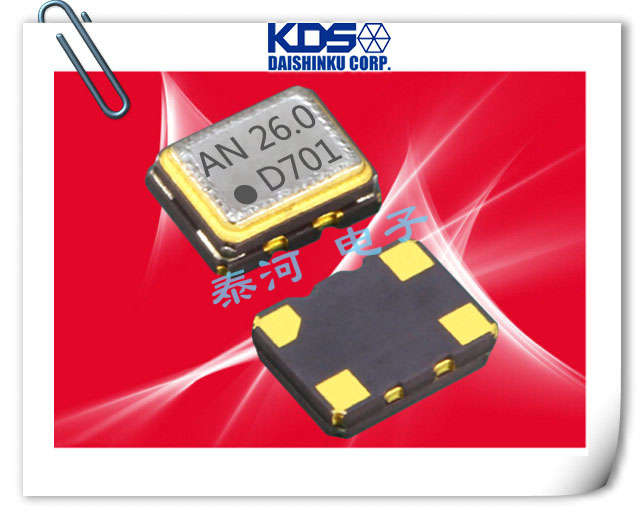

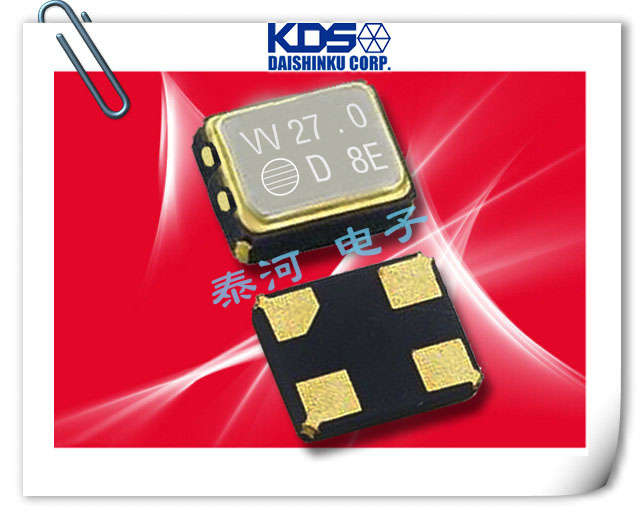

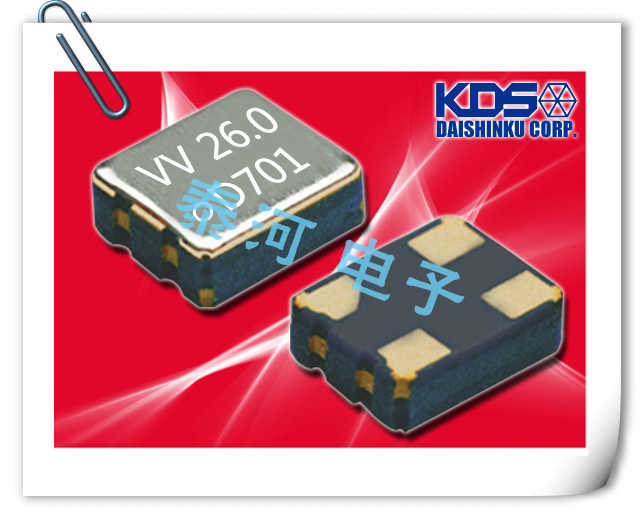

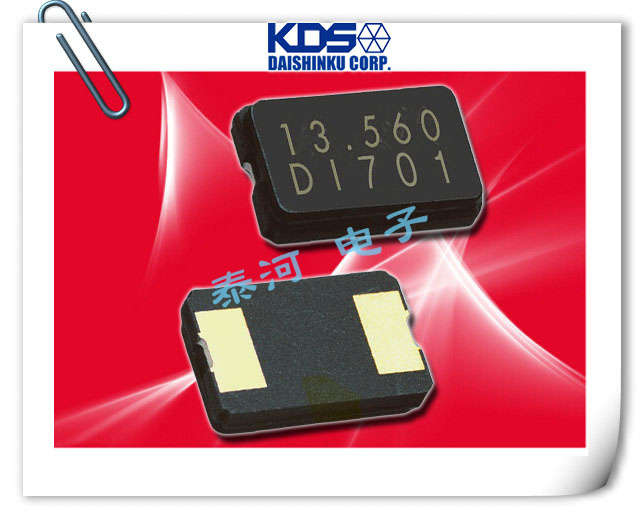

07 - KDS晶振

KDS晶振公司成立于1959年,主要从事石英晶振及电子设备生产销售,其中包括石英晶体谐振器,有源晶振,时钟晶振,晶体滤波器等.KDS晶振公司于1993年被天津政府对外资招商部特邀在中国天津投资.于天津市武清开发区确定投资建厂.品牌简称(KDS晶振),天津KDS晶振工厂是全球石英晶振生产量特大的工厂,自1993年在天津投产以来,技术更新从未间断.

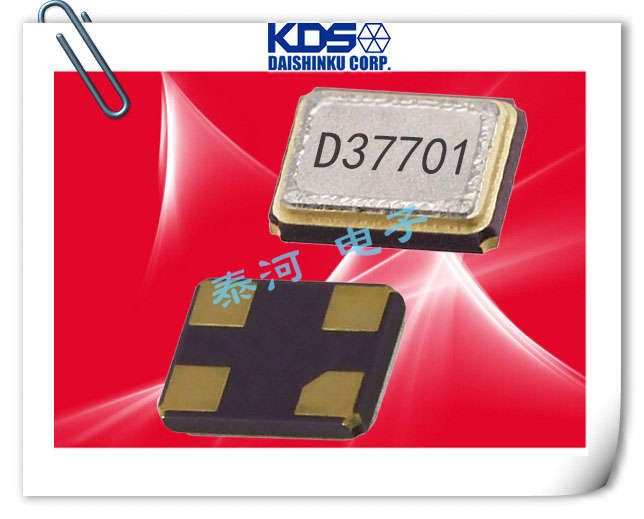

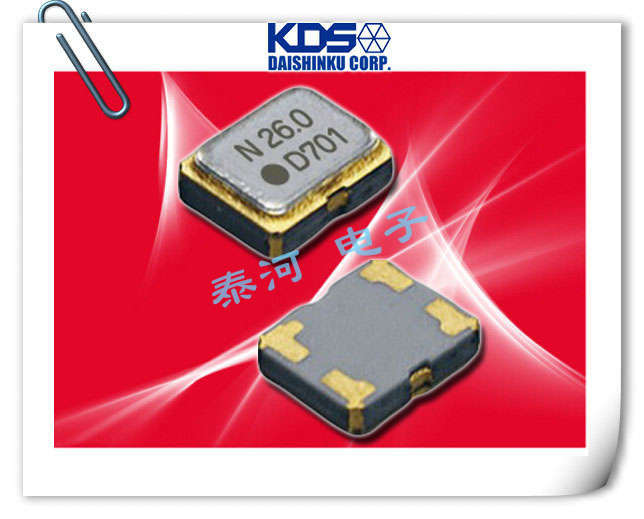

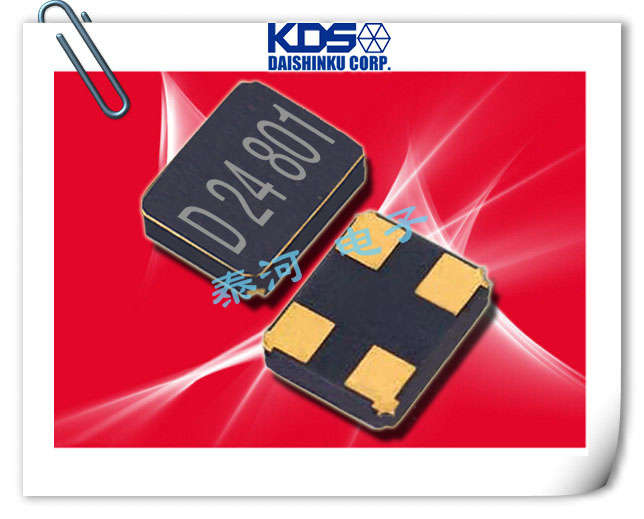

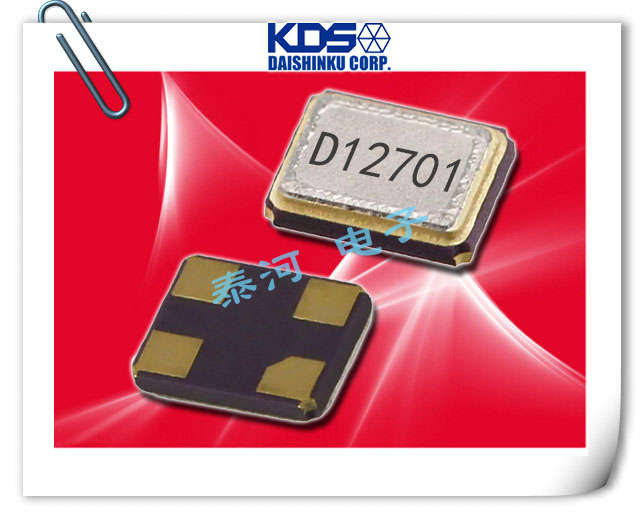

KDS晶振

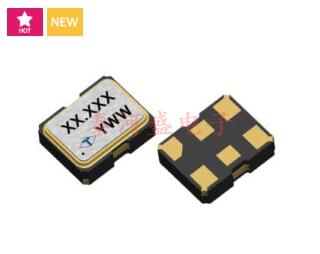

08 - 爱普生晶振

爱普生晶振是精工集团的第三家手表制造公司,原名爱普生拓优科梦,爱普生晶振公司成立于1942年,1996年在中国苏州投资建厂,主要研发生产石英晶振.有源晶振,温补晶体振荡器.爱普生晶振公司接受中国苏州政府2007年招商引资并命名为爱普生拓优科梦水晶元器件(苏州)有限公司,多年来致力于研发生产高精度,高品质,低抖动产品.

爱普生晶振

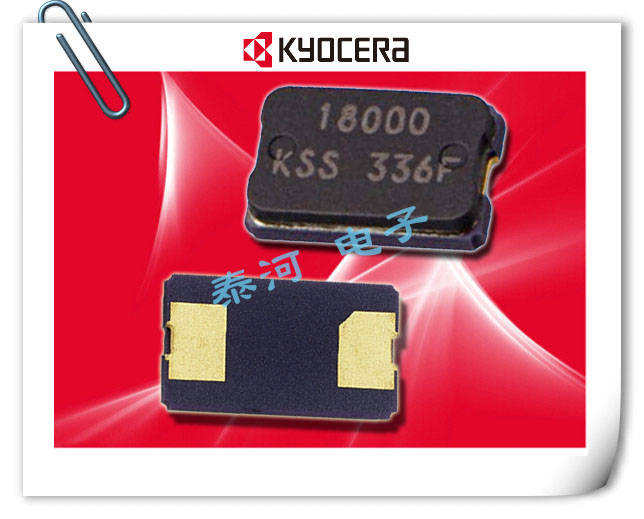

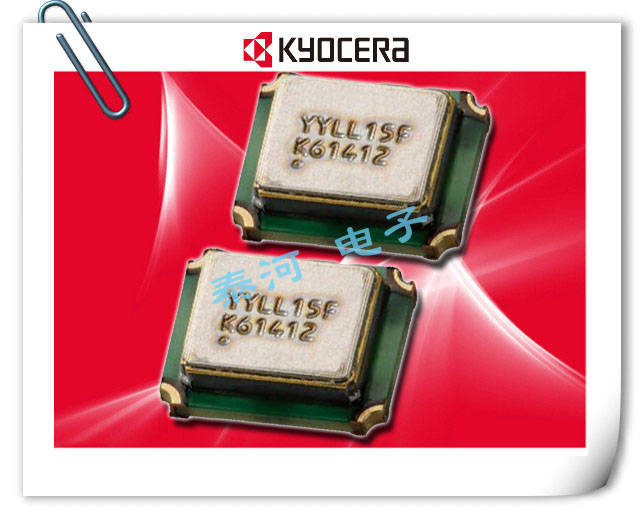

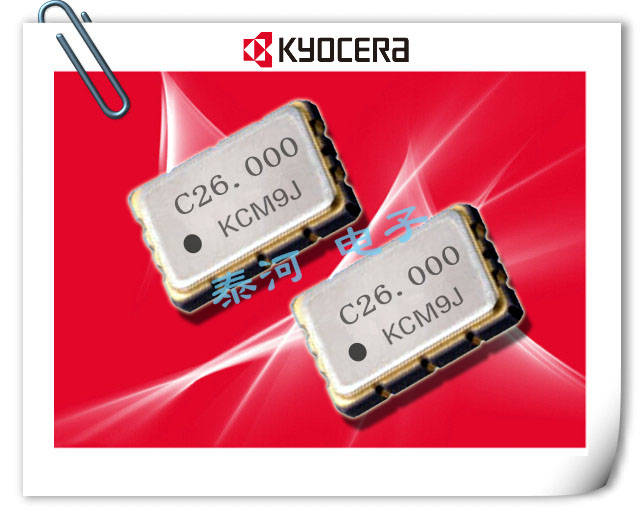

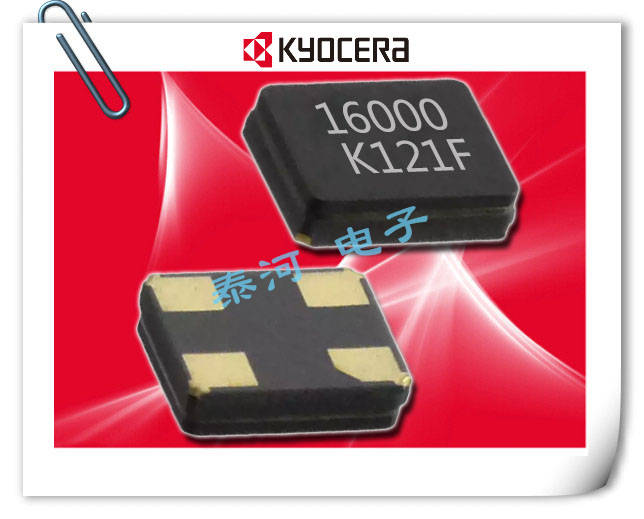

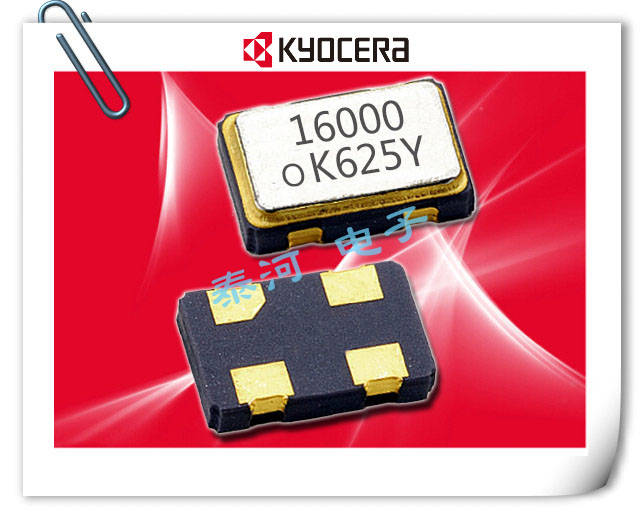

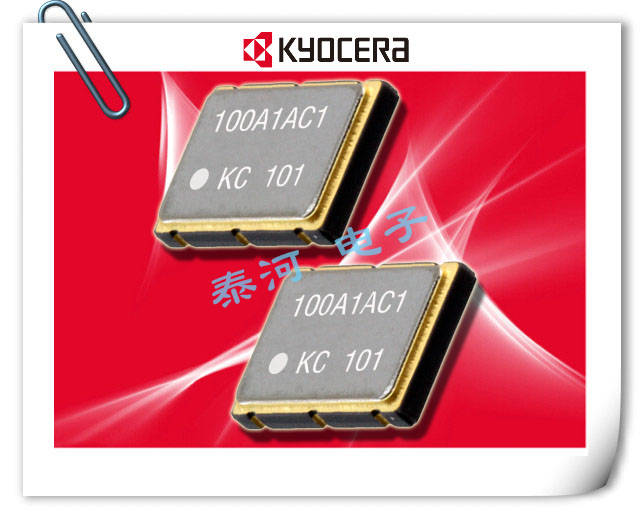

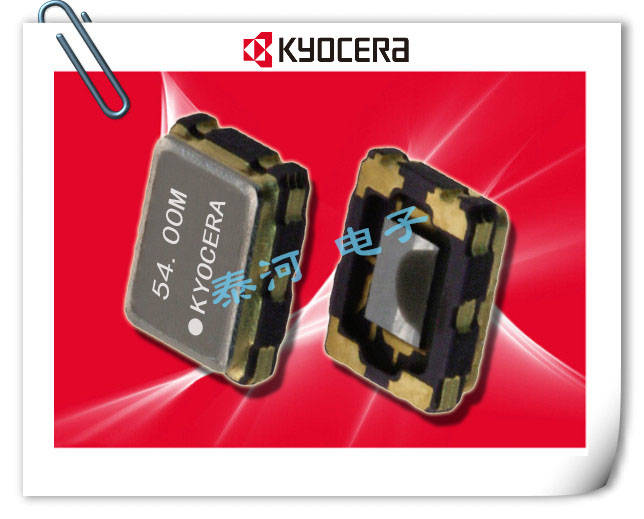

09 - 京瓷晶振

日本株式会社京瓷晶振公司成立于1982年,主要销售生产32.768K,时钟晶振,压电石英晶体.京瓷晶振集团在全球事业涉及原料,设备,机器,网络等各个领域.1990年AVX集团加盟京瓷晶振集团.并在1995年中国成立上海京瓷电子有限公司,主要生产销售高精密的晶体谐振器及石英晶体振荡器.并向全球各地设立销售部门.京瓷晶振的大多数产品与电信有关,包括无线手机和网络设备、半导体元件、射频和微波产品套装、无源电子元件、水晶振荡器和连接器、使用在光电通讯网络中的光电产品。

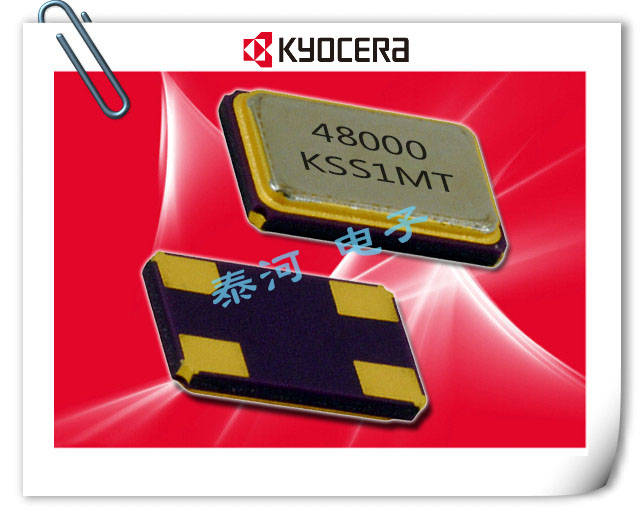

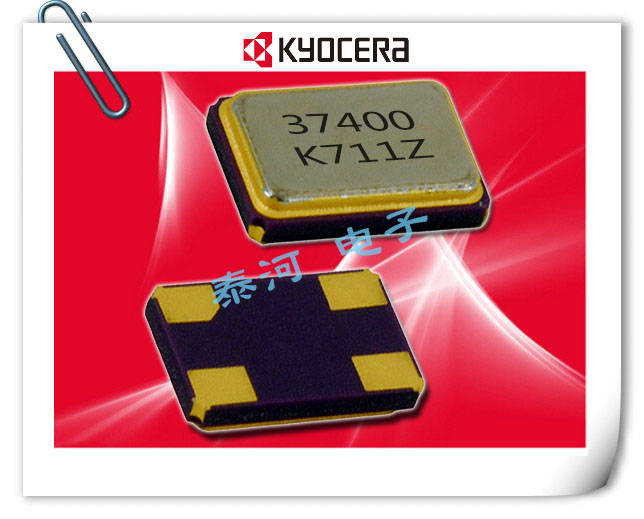

京瓷晶振

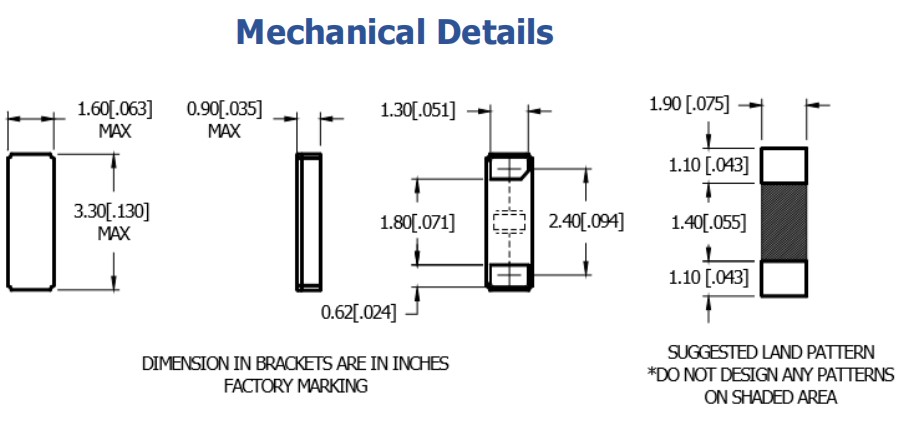

010 - 32.768K

32.768K晶振是数字电路板上很常见的频率,精工晶振拥有世界上顶端的机械技术,除了是世界上著名的石英手表厂商,也是32.768K晶振的生产商.虽说精工晶振型号并不多,全都是以32.768K为主,但质量绝对是可以和日本任何一个品牌"媲美".因此精工的32,768K晶振生产技术也被称之为精工品质.

32.768K

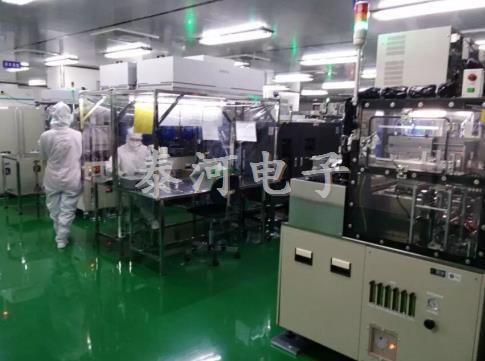

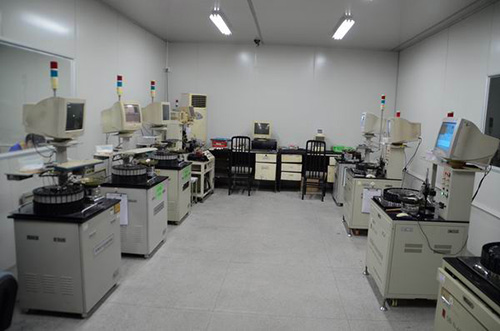

5大核心优势

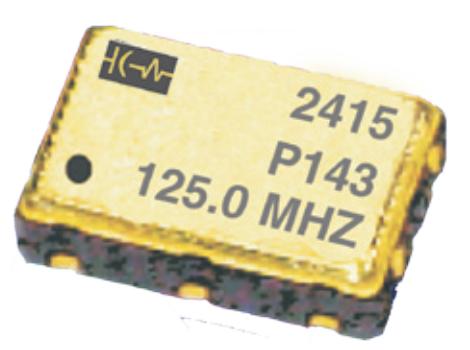

专注于各种晶振定制

晶振产品什么都有,就是没有后顾之忧

石英晶振价格的决定因素

石英晶振价格由以上六点组成,并且小编也对其进行了详细的解说方便大家的理解.没必要说要求晶振太好,尺寸有多小,主要就是SMD与电子产品能够贴合,能使产品功能最大化即可.如果一味的追求晶振的质量而忽略自家产品的要求,最后可能会得不偿失.

iPhone XR遭到举报影响晶振的整体发展

iPhone XR通讯,接收方面出了问题,整体的口碑大家可以想象.之前受到多个国家追捧的苹果手机,现在显得有点黯淡,难道就要就此落寞,在这打一个疑问号.苹果手机在这两年销量被后来者居上长为常态,很明显苹果往日的辉煌不再.那苹果销量下降,内部石英晶体振荡器的使用量也不再需要那么多.往日对苹果公司大量供应元器件的厂家盈利减少,在晶振的投资金额也是有限,这样对于晶振的发展是很不利的.
  • 202020-04

    石英晶振价格的决定因素

    石英晶振价格由以上六点组成,并且小编也对其进行了详细的解说方便大家的理解.没必要说要求晶振太好,尺寸有多小,主要就是SMD与电子产品能够贴合,能使产品功能最大化即可.如果一味的追求晶振的质量而忽略自家产品的要求,最后可能会得不偿失.点击量35
  • 102020-04

    iPhone XR遭到举报影响晶振的整体发展

    iPhone XR通讯,接收方面出了问题,整体的口碑大家可以想象.之前受到多个国家追捧的苹果手机,现在显得有点黯淡,难道就要就此落寞,在这打一个疑问号.苹果手机在这两年销量被后来者居上长为常态,很明显苹果往日的辉煌不再.那苹果销量下降,内部石英晶体振荡器的使用量也不再需要那么多.往日对苹果公司大量供应元器件的厂家盈利减少,在晶振的投资金额也是有限,这样对于晶振的发展是很不利的.点击量31
  • 072019-11

    石英晶体负载电容还有频率吗?

    石英晶体负载电容还有频率吗?这句话听起来又矛盾又好奇,为什么负载电容里面还会有频率出现.我们所知道的不都是石英晶振产品内部有标准频率参数,负载电容值,频率偏差以及工作温度等相关参数,但又是为什么石英晶体负载电容还会有频率呢?那么以下,请跟随着我们来去了解探讨一下有关于<石英晶体负载电容还有频率吗?>的疑问!

    当订购用于工作在频率f下的振荡器的晶体时,例如32.768 kHz20 MHz,通常仅指定工作频率是不够的。尽管晶体将以接近其串联谐振频率的频率振荡,但实际的振荡频率通常与该频率稍有不同(在“并联谐振电路”中会稍高一些)1

    因此,假设您有一个晶体振荡器电路,并且想要购买晶体,以使放置在该电路中时的振荡频率为f。您需要告诉晶振厂家完成什么?您是否需要发送振荡器设计的示意图以及其设计的所有相关细节,例如选择与布局相关的电容器,电阻器,有源元件和杂散?幸运的是,答案是否定的。除了频率f之外,仅需一个数字,即负载电容CL

    2.什么是CL

    假设您的晶体振荡器以所需的频率f运行。在该频率下,晶体具有复阻抗Z,并且对于工作频率而言,这是晶体唯一重要的特性。因此,为了使振荡器在频率f下工作,您需要在频率f下具有阻抗Z的晶体。因此,最糟糕的是,您只需指定一个复数Z = R + jX。实际上,它甚至比这更简单。

    尽管原则上应该在频率f处指定晶体电阻R,但通常R中的晶体间差异以及振荡器对此变化的敏感性足够低,因此无需指定R。这并不是说抗结晶性没有影响;是的。我们将在第4节中进一步讨论。

    因此,剩下一个值来指定:f处的晶体电抗X。因此,可以指定一种在20 MHz时电抗为400的晶体。取而代之的是,通常通过指定电容CL并等于

    crystalfzypl 1

    在这里我们设定了ω=2πf。 在物理上,在该频率下,晶振和电容CL的串联组合的阻抗具有零相位(等效地,具有零电抗或纯电阻)。 参见图1

    crystalfzypl 2

    其中第二步遵循公式(1),电容C的电抗为-1 /(ωC)。

    crystalfzypl 3

    1-该串联组合在晶振具有负载电容CL的频率下具有零相阻抗

    因此,确保适当的振荡频率的任务是提供在指定频率下具有所需电抗的组件(在这种情况下为晶体),这由等式(12用电容CL表示。例如,我们不是指定晶体在20 MHz时具有400 frequency的电抗,而是指定在20 MHz处具有20 pF的负载电容的晶体,或更通常地,我们指定在20 pF的负载电容下的晶体频率为20 MHz

    “并联谐振电路”中,CL为正,通常在5 pF40 pF之间。在这种情况下,晶体在晶体的串联和并联谐振频率(分别为FsFp)之间的狭窄频带内工作。

    注释:1订购晶体进行串联谐振操作时,不要指定CL的值,而应声明频率f指的是串联谐振频率Fs

    2这并不是说频率确定的所有方面都与此唯一数字相关。例如,晶体和振荡器的其他方面决定了是否选择了正确的振荡模式以及系统的频率稳定性(短期和长期)。



    虽然真正的“串联谐振电路”没有与之相关的负载电容[或方程式(1)可能是无穷大],但大多数“串联谐振电路”实际上实际上是在串联谐振频率之外工作的,因此确实有一个有限负载电容(可以为正或负)。但是,如果此偏移很小,并且不需要指定负载电容,则可以忽略该偏移,也可以通过在指定频率f中稍有偏移来处理它。

    正如我们将在第4节中看到的那样,振荡器和晶体都确定CL。但是,该晶体的作用很弱,因为在零电阻的极限内,该晶体在确定CL时根本不起作用。在这种限制情况下,将CL称为振荡器负载电容是有意义的,因为它完全由振荡器决定。但是,到了在订购晶体的时间上,可以指定在负载电容CL处具有频率f的晶体,即这是晶体频率的条件。因此,将CL称为晶体负载电容是合理的。出于争论的目的,我们简单地避免了这个问题,并使用术语负载电容。

    3.CL上定义FL

    现在,对于在给定的负载电容下具有给定频率的晶体,我们用方程式(1)作为定义关系。

    定义:当晶体在频率FL处的电抗X由公式(1)给出时,晶体在负载电容CL处具有频率FL,其中ω=2πFL

    回想一下,在给定模式下,晶体的电抗从负值增加,在串联谐振时从零增加到在并联谐振附近的大正值,在此它迅速减小到大负值,然后又增加到零。 (参见参考文献[1]。)通过排除并联谐振周围的区域,我们为每个电抗值提供了一个频率。这样,我们可以关联给定CL值的频率FL。因此,CL的正值对应于串联谐振和并联谐振之间的频率。 CL的大负值对应于低于串联谐振的频率,而较小的负值对应于高于并联谐振的频率。 (请参见下面的公式(3)。)



    3.1。 晶体频率方程

    那么,振荡频率在多大程度上取决于负载电容CL? 我们可以通过确定晶体频率FL如何取决于晶体负载电容CL来回答这个问题。 可以证明这一点非常近似

    crystalfzypl 4

    其中C 1C 0分别是晶体的动电容和静电容。 (有关该关系的推导和讨论,请参见参考文献[1]。)为便于说明,我们将公式(3)称为晶体频率公式。

    这表明晶体振荡器的工作频率与其负载电容的相关性以及对晶体本身的相关性。 特别地,当将负载电容从CL1更改为CL2时,分数频率变化可以通过以下方式很好地近似:

    crystalfzypl 5

    3.2。 修剪灵敏度

    公式(3)给出了工作频率FL对负载电容CL的依赖性。 频率随CL的负变化率称为调整灵敏度TS。 使用公式(3),这大约是

    crystalfzypl 6

    由此可见,在较低的CL值下,晶体对CL的给定变化更敏感。

    4.但是什么决定CL

    考虑一个简单的皮尔斯振荡器,它由一个晶体,一个放大器以及栅极和漏极电容器组成,如图2所示。

    crystalfzypl 7

    试图计算皮尔斯振荡器电路的负载电容时,必须考虑至少三个杂散电容。

    1.从放大器的输入到地面的附加电容。其来源可能是放大器本身,并且将电容跟踪到地。由于此电容与C G并联,因此我们可以简单地将其吸收到C G的定义中。 (CG是电容器对地的电容加上放大器此侧对地的任何附加电容。)

    2.从放大器的输出到地面的附加电容。其来源可能是放大器本身,并且将电容跟踪到地。由于此电容与C D并联,因此我们可以简单地将其吸收到C D的定义中。 (即CD是电容器接地电容,再加上放大器此侧的任何其他接地电容。)

    3.杂散电容C s使晶体分流,如图2所示。

    如上所述重新定义C GC D,然后得出[2]振荡的条件之一是

    crystalfzypl 8

    Where

    crystalfzypl 9

    是晶体和电容C s的并联组合的阻抗,而R o是放大器的输出电阻。

    可以看出,晶振电阻R是负载电容CL的函数,近似为:(假设CL不太小)

    crystalfzypl 10

    其中R 1是晶体[1]的运动阻力。

    然后得出结论(提供的CL – C s不太小)

    crystalfzypl 11

    以及

    crystalfzypl 12

    根据这些结果,式(6)给出了CL的以下方程式

    crystalfzypl 13

    其中R′由等式(9)近似。请注意,CL的方程实际上比起初看起来要复杂一些,因为R'取决于CL

    可以看出,CLR 1的增加而减小,因此通过公式(3),工作频率随晶体电阻而增加。因此,负载电容确实与晶体本身有关。但是,正如我们前面提到的,晶体电阻的变化以及对这种变化的灵敏度通常足够低,因此可以忽略不计。 (在这种情况下,晶体电阻的标称值用于计算CL。)

    但是,有时抗拒效果不容忽视。调谐两个晶体,以使它们在给定的负载电容CL下具有完全相同的频率,如果它们的电阻不同,则它们可以在同一振荡器中以不同的频率振荡。这种微小的差异导致所观察到的系统频率变化增加,高于晶体频率校准误差和板对板组件变化所引起的变化。

    注意,在晶体电阻为零的情况下(或与放大器的输出电阻R o相比,至少可忽略不计),公式(11)给出

    crystalfzypl 14

    因此,在这种情况下,负载电容是将晶体分流的杂散电容加上晶体每一侧的两个电容与地之间的串联电容。

    5,测量CL

    虽然原则上可以从电路设计中计算出CL,但是一种更简单的方法是简单地测量CL。这也更加可靠,因为它不依赖于振荡器电路模型,考虑了与布局相关的杂散(可能难以估计),并且考虑了晶体电阻的影响。这是两种测量CL方法。

    5.1方法1

    该方法需要阻抗分析仪,但不需要了解晶体参数,并且与晶体模型无关。

    1.获得与将要订购的晶体相似的晶体,即具有相似的频率和电阻。

    2.将此晶体放置在振荡器中,并测量操作FL的频率。将晶振放入电路中时,请注意不要损坏它或做任何会引起不适当频率偏移的事情。 (如果焊接到位,请使其冷却至室温。)避免焊接的好方法是简单地使用例如铅笔的橡皮擦末端将晶体压在板的焊盘上,并观察振荡频率。只要注意晶体与电路板完全接触即可。该系统仍然可以以较高的频率振荡,而晶体不会与电路板完全接触。

    3.使用阻抗分析仪,以步骤2中确定的频率FL测量晶体的电抗X

    4.使用等式(1)以及在FL处的FLω=2πFL)和X的测量值来计算CL

    5.2方法2

    此方法取决于四参数晶体模型,并且需要了解这些参数(通过您自己的测量或晶体制造商提供的知识)。

    1.获得与将要订购的晶体相似的晶体,即具有相似的频率和电阻。

    2.表征该晶体。特别要测量其串联频率F s,运动电容C 1和静态电容C 0

    3.将此晶体放在振荡器中,并测量操作FL的频率(如方法1,步骤2所示)。

    4.使用公式(3)和FLF sC 1C 0的测量值计算CL

    建议采用至少3个晶体进行这两种方法。正确完成后,该技术通常得出的CL值约为0.1 pF。通过对多个电路板重复该过程以估计CL的电路板间差异,可以找到对最终结果的进一步信心。

    注意,在上面,FL不必精确地是期望的振荡频率f。也就是说,CL的计算值不是振荡频率的强函数,因为通常仅晶体是强烈依赖于频率的。如果由于某种原因,振荡器确实具有很强的频率相关性,那么使用该程序将非常困难。

    6.我真的需要为CL指定值吗?

    至少有三种情况不需要CL的规范:

    1.您打算以晶体的串联谐振频率进行操作。

    2.您可以容忍频率中的较大误差(大约0.1%或更高)。

    3.电路的负载电容足够接近标准值(请参见晶振数据表),以允许频率差。可以使用公式(4)计算该差异。

    如果您的应用不满足上述三个条件之一,则应强烈考虑估算振荡器的负载电容,并在指定晶体时使用该值。

    点击量54
  • 052019-11

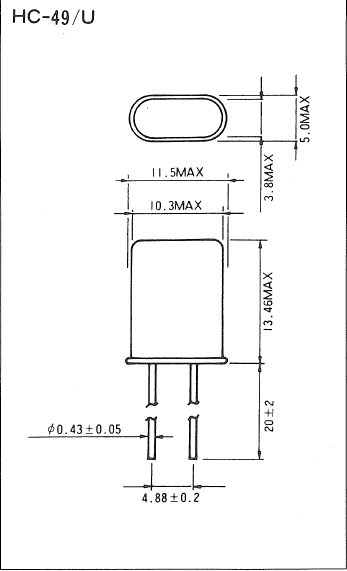

    Resonators的各项参数及性能

    石英晶体谐振器在电子学中的重要性在于其极高的Q值、相对较小的尺寸和优异的温度稳定性。

    石英晶体谐振器利用石英的压电特性直接压电效应是指机械应力作用下某些材料产生的电极化效应。逆效应是指同一材料在电场作用下产生的变形。

    在石英晶体谐振器中,在两个电极之间放置一薄片石英,其相对于晶体轴以适当的方向切割。施加在这些电极上的交流电压会使石英同时振动。伴随而来的极化变化构成了通过谐振器的电位移电流。

    当外加电压的频率接近石英薄片的机械共振频率之一时,振动的振幅变得很大。伴随的位移电流也会增大,因此器件的有效阻抗会减小。在石英晶体谐振器作为晶体振荡器的频率控制元件的应用中,阻抗随共振附近频率的变化而迅速变化是关键因素。

    在电气方面,石英晶体可以用图1中的等效电路表示,其中串联组合r1l1c1表示压电效应对阻抗的贡献,c0表示电极之间的并联电容以及任何杂散保持器电容。电感l1是石英质量的函数,而电容c1与其刚度相关。电阻r1是石英和安装装置损耗的结果。等效电路的参数测量精度可达1%左右。

    resonators 1

    等效电路的电抗频率图如图2所示。晶振性能的相关公式有很多,其中第一个是fs。这是晶体串联共振的频率,由下式给出:

    dxdlgs

    其中fs以赫兹表示,l1以亨利表示,c1以法拉表示。

    resonators 2

    典型晶体参数值

    resonators 2-1

    校准公差

    校准公差是晶体在特定温度、基准温度(通常为25°C)下频率的最大允许偏差。

    频率稳定性

    晶振不稳定有多种原因。温度变化和质量的物理变化导致了我们称之为老化的长期漂移,这可能是我们最关心的问题。

    resonators 3

    通过适当选择晶振切割和(对于严格的公差要求)在晶振电路中包括与温度相关的电抗,或在小烤箱中保持恒定温度,可将温度变化的影响降至最低。at-cut晶体是当今应用最广泛的晶振,因为它们的频率-温度曲线家族很容易以低成本为所有应用(除了最苛刻的应用)提供良好的性能。

    未补偿的AT切割晶体可以在-10°C60°C的范围内规定公差为±5ppm,更宽的温度范围需要更大的公差,如图3所示,显示了AT切割频率温度曲线的典型系列这些曲线可以用三次方程表示,并且强烈依赖于石英坯料的切割角度零温度系数的点称为上下拐点通过选择切割角度,可以将一个转折点放置在需要的位置;然后固定另一个转折点,因为这两个转折点在20°~30°C范围内的某个点上是对称的。转弯点之间的坡度随着它们一起移动而变小。设计用于烘箱的晶体被切割,以便上转折点与烘箱工作温度一致。

    4显示了几个低频切割的频率-温度曲线。J-cut10kHz以下使用,而XY-cut可以在3kHz85kHz之间使用。可在10KHz范围内使用NT切割。dt-cut适用于100khz800khz左右,ct-cut适用于300khz900khz

     resonators 4

    负载电容

    晶振可以由其制造商在fr处进行校准,在fr处它们看起来是电阻的(或非常接近frfs),或者在与电容性负载共振时,它们当然必须是电感的。后一种情况称为负载共振,通常用符号fl表示;更具体地说,符号f30,例如,表示晶体与30pF电容性负载共振的频率。

    resonators 5

    晶体电抗曲线上需要校准的点由电路结构决定一般来说,振荡器中的非反相保持放大器需要在fr处校准,而反相放大器需要在“负载电容”cl的某个值处校准。后一种配置依赖于电感晶体以及与之共振的负载电容,提供180度的相位偏移。

    该规则最常见的例外是,当小电容器(例如变容二极管)与非反相放大器电路中的晶体串联以提供一定程度的频率调整时。在这种情况下,必须用电容的平均值校准晶体的共振。



    晶体的可性是在给定的负载电容变化下测量其频率变化的一种方法。这通常表示为串联谐振频率(fr)和负载谐振频率(fL)之间的差异该偏移量可使用分数负载谐振频率偏移量(dl)以百万分之几计算,即给定值cl时,从frfl的实际频率变化。

    dxdlgs2

      其中C1C0CL均以相同单位表示。图5显示了频率变化相对于负载电容变化的影响的典型曲线。

    resonators 6

     另外,通常将晶体的可拉性表示为修整灵敏度,单位为ppm / pF负载电容变化。 通过ppm / pF给出:

    dxdlgs3

    其中C1C0CLpF为单位,并且在图6中以图形方式显示了(C0 + CL)的各种值。

    resonators 7

    点击量68
  • 312019-10

    Analyze the aging of quartz crystal

    The 'ageing' of a quartz crystal results in a small change of frequency over time and this effect may have to be taken into account by the customer when designing their circuit depending upon the overall specification that needs to be achieved. There are two main causes of ageing in quartz crystals, one due to mass-transfer and the other due to stress.

    Mass-Transfer

    Any unwanted contamination inside the device package can transfer material to or from the SMD CRYSTALcausing a change in the mass of the quartz blank which will alter the frequency of the device. For example, the conductive epoxy used to mount the quartz blank can produce 'out-gassing' which can create oxidising material within the otherwise inert atmosphere inside the sealed crystal package and so this production process must be well controlled. Ideally the manufacturing method is as clean as possible to negate any effects and give good ageing results.

    Stress

    This can occur within various components of the crystal from the processing of the quartz blank, the curing of the epoxy mounting adhesive, the crystal mounting structure and the type of metal electrode material used in the device.Heating and cooling also causes stress due to different expansion coefficients. Stress in the system usually changes over time as the system relaxes and this can cause a change in frequency.

    Ageing in practice

    When looking at example ageing test results of crystals,it can be seen that the change in frequency is generally greatest in the 1st year and decays away with time. It must be noted however that for example if a device is specified at ±5ppm max per year; it does not follow that the ageing after 5 yrs will be ±5ppm x 5yrs, i.e. ±25ppm. In practice,the example ±5ppm ageing device may be only ±1ppm to ±2ppm in the 1st year of operation and then reduces over subsequent years. It is common to use a general 'guide-rule' for crystal ageing of ±10ppm max over 10 years although in reality it is usually much less than this. It is impossible to predict the exact ageing of a device as even parts made at the same time and from the same batch of quartz will exhibit slightly different ageing characteristics.The production process must be consistent from part to part, from the manufacture of the quartz blank, the electrode size and its placement, to the epoxy used to mount the quartz and its curing thermal profile, all have a slight affect on frequency. Devices can age negatively or positively depending upon the internal causes although parts from one batch tend to follow similar results. Generally the ageing effect is negative in over 90% of parts manufactured.

    Accelerated ageing

    It is common industry practice to use an accelerated ageing process to predict long term frequency movement by soaking devices at elevated temperatures and measuring frequency movement at relevant intervals. It is normal to test crystals using a passive test (i.e. non-powered). The general rule used is that soaking a crystal at +85℃ for 30 days is equivalent to 1 year of ageing at normal room temperature. If this test is extended for enough time then the recorded data can be plotted graphically to enable via extrapolation, the prediction of future long term ageing.

    Frequency adjustment

    Note that the ageing of quartz effectively changes the frequency tolerance of the crystal and does not directly influence the stability of the quartz over temperature to any great degree as this parameter is dictated by the 'cut-angle' of the quartz used. If using quartz oscillators that have a voltage-control function such as VCXOs, TCXOs or OCXOs, the output frequency can be adjusted back to its nominally specified value.

    Design

    The engineer designing a circuit using either a crystal or oscillator will generally know what overall stability figure their equipment must meet over a particular time period.

    As the tolerance and/or stability of a device decreases then the more important ageing becomes. For example using a TCXO at ±1ppm stability over temperature will require ageing to be kept to relatively small values. However, if the total frequency movement allowance of a design is for example ±200ppm and a device with a rating of ±100ppm is used then a small amount of ageing can effectively be ignored.

    点击量45
  • 292019-10

    Crystal parameters description

    About Crystal parameters description,Crystal Project Name

    AT Cut Crystals

    For precise frequency control in radio and line communication systems, quartz crystal resonators have proved indispensable. The material properties of crystalline quartz are such that quartz resonators display stableness and Q factors that cannot be matched by other types of resonator over the frequency range from 1 MHz to 200 MHz.

    Equivalent Circuit

    Fig-1 shows the conventionally accepted equivalent circuit of a crystal resonator at a frequency near its main mode of vibration. The inductance LI reiperesents the vibrating mass, the series capacitance CL the compliance of the quartz element and the resistance Rl the internal frication of the element, mechanical losses in the mounting system and acoustical losses to the surrounding environment.

    The shunt capacitance Co is made up of the static capacitance between the electrodes, togettier with stray capacitances of the mounting system.

    crystal fig-1

    There are two zero-phase frequencies associated with this simple circuit, one is at series resonance fs, another at antiresonance fa. When used in an oscillator, crystal units will operate at any frequency within the broken lines of Fig-2 as determined by the phase of the maintaining circuit.

    crystal fig-2

    By changing of this reactive condition, the crystal frequency may be trimmed in a limited extent. The degree to which this frequency may be varied (frequency pulling) is inversely proportional to the capacitance ratio r(C /Ci).

    Load Capacitance

    Many practical oscillator circuits make use of a load capacitor CL in series or parallel with the crystal, either in order to provide a means for final frequency adjustment, or perhaps for modulation or temperature compensation purposes. For the crystal load capacitance. We looking into the circuit through the two crystal terminals, the load capacitance need to specified when the crystal is paralleled mode, crystal load capacitance is calculated as below:

    crystal fig-3

    Frequency Pulling

    In many applications a variable capacitor (trimmer) is used as the load reactive element to adjust the frequency. The fractional frequency range available between specified values of this load reactive element is called the pulling range (PR.) and it can be calculated by using the following formula:

    crystal fig-4



    Sensitivity

    A useful parameter to the design engineer is the pulling sensitivity (S) at a specified value of load capacitance. It is defined as the incremental fractional frequency change for an incremental change in load capacitance. It is normally expressed in ppm/pF (10-6/pF) and can be calculated from the formula:

    crystal fig-5

    It is very important to define the mean load capacitance to enable the actual crystal frequency be set within the tolerances of the specified nominal frequency. It is also important to use, wherever possible, standard values of load capacitance; for example:20pF, 30pF.

    Fig-3 shows the relationship between LO.; P.R. and S.

    crystal fig-6

    Frequency Pulling Calculation

    An approximation to the pulling for any crystal can be calculated from this simple formula:

    crystal fig-7

    Resistance

    The equivalent circuit of the crystal has one other important parameter: This is Ri, the motional resistance. This parameter controls the Q of the crystal unit and will define the level of oscillation in any maintaining circuit. The load resonance for a given crystal unit depends upon the load capacitance with which that unit is intended to operate. The frequency of oscillation is the same in either series or parallel connection of the load capacitance.



    If the external capacitance is designated the load resonance resistance may be calculated as follows:

    crystal fig-8

    The equivalent shunt or parallel resistance at load resonance frequency is approximately:

    crystal fig-9

    It should be remembered that Ri does not change thus the effective parameters of any user network can be readily calculated.

    Frequency Temperature Characteristics

    The AT-cut crystal has a frequency temperature characteristic which may be described by a cubic function of temperature. This characteristic can be precisely controlled by small variations in the exact angle at which the crystal blank is cut from the original quartz bar. Fig,4 illustrates some typical cases. This cubic behaviour is in contrast to most other crystal cuts, which have parabolic temperature characteristics.

    As a consequence, the AT-cut is generally the best choice when specifying a unit to operate over a wide temperature range, and is available in a range of frequencies from 1 to 200 MHz.

    crystal fig-10
