GEYER推出KXO-V93T系列时钟振荡器

GEYER格耶推出KXO-V93T系列时钟振荡器
在现代电子系统架构之中,时钟信号是整个设备运行的基础骨架.CPU,通信模块,传感器,存储单元,所有数据采集,运算,存储,上报动作都需要统一的时间基准.在众多时钟频率里,32.768kHz是实时时钟RTC领域无可替代的经典基准频率.它藏在智能穿戴,医疗设备,工业传感器,智能家居,物联网终端等各类电子产品内部,默默记录时间戳,触发定时任务,管理设备休眠唤醒.用户在终端产品上看到的准确时间,定时提醒,历史数据记录,背后都离不开这颗微小的时钟源.而来自德国GEYER格耶Electronic的KXO-V93T系列SMD贴片有源时钟振荡器,正是面向当下小型化低功耗设备推出的高性能32.768kHz晶振解决方案.深圳市泰河盛电子有限公司作为GEYER格耶晶振品牌正规授权代理,可为广大研发工程师,采购,生产企业提供KXO-V93T系列样品申请,批量报价,规格资料解读,电路应用技术支持,欢迎来电咨询:0755-27872782.
一,为什么32.768kHz会成为RTC领域的黄金基准频率
在正式介绍GEYER格耶KXO-V93T系列产品之前,我们需要先深入理解32.768kHz这一频率的底层工程逻辑,这也是大量硬件工程师在设计RTC电路时优先选用该频率的根本原因.
32768,这个数字在二进制体系中等于2的15次方,也就是2¹?=32768.这个数学特性带来了巨大的工程便利:振荡器输出32.768kHz方波信号后,芯片内部只需要设计15级二分频电路,就可以精准分频得到1Hz的秒脉冲信号.1Hz信号正好对应1秒一次的计时脉冲,以此为基础,电路可以继续分频得到分,时,日,月,年等时间单位.
对比其他频率方案,优势十分突出.如果选用非2的幂次频率作为RTC基准,芯片内部就需要设计复杂的可编程分频器,不仅会增加芯片逻辑面积,还会提升功耗,增加设计难度.而32.768kHz天然适配二分频架构,简化数字电路设计,降低MCU内部逻辑开销,减少功耗损耗.
从晶体物理特性角度分析,32.768kHz属于低频音叉型石英谐振器工作区间.音叉石英晶体拥有非常低的动态电阻,起振所需激励能量很小,非常适合电池长期供电场景.对于依靠纽扣电池,微型锂电池供电的设备,低激励需求意味着更低的静态功耗,设备可以连续工作数年而无需更换电池.
但同时,低频石英器件也存在技术难点.音叉晶体对温度变化,机械振动,冲击,PCB布局寄生参数十分敏感.无源音叉晶振需要MCU内部振荡电路配合,还必须精准匹配负载电容.一旦负载电容选型偏差,就会出现频率偏移,低温不起振,振荡停振等问题.在量产阶段,这类问题隐蔽性极强,研发阶段测试正常,但是高低温可靠性测试或者大批量生产之后才集中暴露,给项目带来延期,返工,客诉风险.
正是因为无源晶振存在诸多调试难点,有源振荡器方案应运而生.GEYER格耶KXO-V93T系列将石英谐振单元,振荡放大电路,整形输出电路全部集成在同一个贴片封装内部,属于完整的时钟振荡器.上电之后直接输出稳定的CMOS时钟振荡器,不再需要工程师额外设计外围振荡电路与负载电容匹配,从根源规避无源晶振调试难题.

32.768kHz时钟源的核心考核指标,除了基础频率,还包含全温域频率稳定度,老化漂移,功耗,抗震性,封装尺寸,起振时间.这些指标综合决定了RTC系统长时间计时精度,也是GEYER格耶在KXO-V93T系列产品研发阶段重点优化的方向.
二,GEYER格耶Electronic:深耕石英频率控制领域的德国老牌厂商
GEYER格耶Electronic诞生于1964年,是欧洲地区历史悠久的频率元器件专业制造商,六十余年来专注石英晶体,晶体振荡器的研发,设计与生产制造.品牌总部位于德国,拥有独立晶体切割,研磨,电极镀膜,封装,测试全流程产线,建立完整的产品可靠性验证实验室.
在晶振行业,品牌积淀不只是品牌知名度,更多体现在材料工艺,品控体系和长期供货稳定性上.石英晶振属于精密无源/有源器件,晶体毛坯的材质,定向切割角度,腐蚀研磨工艺,金属电极蒸镀,封装气密性,每一道工序都会最终影响频率精度,温漂特性,长期老化率.GEYER格耶晶振坚持核心工艺自主把控,不对外代工核心晶片制造环节,保障每一批次产品参数一致性.
GEYER格耶产品线覆盖全面,包含无源石英晶体谐振器,普通有源XO振荡器,温度补偿晶振TCXO,压控振荡器VCXO,恒温晶振OCXO,频率覆盖kHz到GHz频段.产品广泛落地于工业自动化,医疗电子,通信设备,智能仪表,高端消费电子等领域.在欧洲工业市场,GEYER格耶器件凭借优异的可靠性,被大量用于长生命周期设备,很多工业设备要求整机服役10年以上,对晶振长期老化漂移有严苛限制,这也是GEYER格耶产品的核心竞争力.
和很多专注消费电子短周期产品的厂商不同,GEYER格耶产品规划着重考虑长期供货生命周期.很多项目,尤其是工业,医疗设备,产品生命周期长达5~10年,非常担心元器件停产断供.GEYER格耶对主力型号维持长周期供货计划,降低终端厂商项目后期元器件替换,重新认证的成本.KXO-V93T系列就是GEYER格耶面向小型化RTC场景打造的主力32.768kHz有源振荡器型号.
深圳市泰河盛电子有限公司作为GEYER格耶品牌授权代理,打通原厂供货链路,可提供原厂规格书,测试报告,协助客户完成元器件资质审核,支持样品评估,小批量试产以及大批量持续供货.客户在项目选型,硬件调试,可靠性测试阶段遇到晶振相关问题,泰河盛可联动原厂技术资源提供技术支撑,一站式解决频率器件选型难题.咨询热线:0755-27872782.
三,GEYER格耶KXO-V93T系列产品详细解析:微型贴片有源时钟振荡器
KXO-V93T系列是SMD贴片封装XO时钟振荡器,专为RTC实时时钟系统开发.在器件内部集成石英音叉晶体,振荡放大电路,波形整形电路,供电之后直接输出标准CMOS方波时钟信号.下面从封装结构,电气参数,温度特性,机械可靠性,电气性能多个维度深度解析产品.

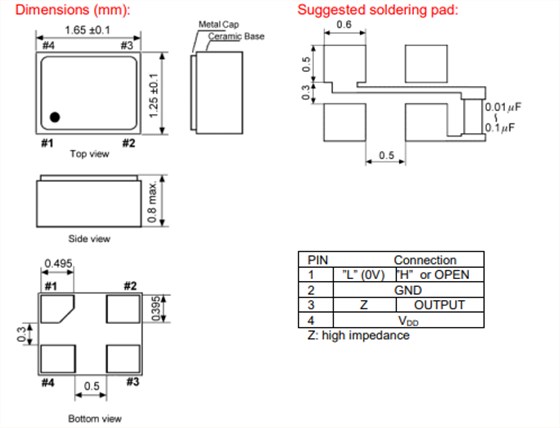

3.1封装尺寸与结构设计
KXO-V93T系列封装尺寸:1.65×1.25×0.8mm,四焊盘贴片结构.在同类型32.768kHz有源振荡器中,属于超微型封装.
当下电子产品小型化趋势持续加剧,智能穿戴,便携医疗,微型传感器内部PCB空间极度紧张.PCB面积每压缩0.1平方毫米,都可能带来电池容量提升,整机厚度缩减.传统32.768kHz有源晶振封装尺寸偏大,无法适配微型主板布局.KXO-V93T系列凭借1.65×1.25mm的底面尺寸,极大节省PCB布局空间,0.8mm超薄厚度,适合薄型外壳结构设计.
器件采用4引脚焊盘设计,引脚定义简洁:电源VDD,GND接地,时钟输出OUT,空脚NC.四焊盘布局适配标准SMT钢网设计,支持自动化高速贴片机生产,贴装良率高.焊盘经过优化,焊接应力分布均匀,回流焊过程中热冲击不易造成器件内部晶片损伤.器件采用陶瓷贴片封装,陶瓷封装气密性强,可以有效隔绝水汽,氧气,保护内部石英晶片与电路,降低长期使用参数漂移风险.
同时器件湿敏等级经过原厂验证,常规仓储环境下无需严苛防潮柜储存,简化工厂物料管理流程,降低产线物料管控成本,适合大批量消费类,工业类产品量产.
3.2核心电气参数解读
标称输出频率:32.768kHz标准RTC基准频率,输出CMOS方波,信号波形规整,抖动指标可控,能够直接接入MCU或者专用RTC芯片的外部时钟输入引脚.无需外部负载电容,不需要设计振荡反馈回路,硬件电路设计极简.
工作温度范围:-40℃~+85℃宽温设计,覆盖民用,工业级绝大多数工作环境.普通消费级晶振工作温度大多仅0~70℃,无法在低温户外,高温密闭设备内稳定工作.KXO-V93T系列-40℃低温工况下可以正常起振,+85℃高温环境维持稳定输出,满足户外传感器,工业仪表,车载周边设备需求.
全温域频率稳定度:±15ppm频率稳定度代表在整个工作温度区间内,频率最大偏差范围.±15ppm代表在-40~85℃全温范围内,频率误差最大不超过百万分之十五.换算成计时误差:一天最大时间偏差约1.3秒.对于绝大多数RTC应用场景,这个精度完全满足定时,日志时间戳,事件记录需求.如果客户项目需要更高计时精度,泰河盛还可推荐GEYER格耶TCXO温补晶振型号.
工作电流:最大2mA有源振荡器内部包含振荡电路,相比无源晶振的静态功耗更高,但2mA最大工作电流在同规格微型有源32.768kHz振荡器中属于优秀水平.在实际系统设计中,工程师可以配合MCU休眠策略,不需要持续开启振荡器,只在定时唤醒,读取时间时启用,进一步降低整机平均功耗,延长电池使用寿命.
供电电压兼容KXO-V93T系列支持主流低压供电体系,兼容3.3V标准供电,部分版本可适配5V系统,适配绝大多数MCU,RTC芯片供电架构,电源设计简单.
起振特性器件上电起振速度稳定,上电后短时间内即可输出稳定时钟信号,不会出现长时间振荡建立延迟,保障设备上电之后时间模块快速进入工作状态,避免开机阶段时间丢失.
3.3机械与环境可靠性指标
电子产品在生产,运输,使用过程中,会遭遇振动,跌落冲击,温度循环变化.晶振内部石英晶片极其脆弱,机械应力会造成晶片损伤,引发频率漂移甚至停振失效.GEYER格耶在KXO-V93T系列设计阶段强化内部晶片固定结构,通过全套可靠性测试验证:
振动测试:满足工业标准正弦振动与随机振动测试,模拟设备在运输,机械震动环境下工况;
冲击测试:可承受多次跌落冲击,降低终端产品跌落测试时晶振失效概率;
温度循环测试:反复高低温冷热交替,验证封装,内部晶片抗热胀冷缩能力,抑制参数漂移;
老化测试:长时间通电老化筛选,出厂剔除早期失效器件,降低产品早期故障率.
整套可靠性测试流程,保障KXO-V93T系列在严苛环境下长期稳定工作,减少终端产品售后故障.
四,有源振荡器对比无源32.768kHz晶振,选型优劣势深度对比
硬件工程师在RTC时钟方案选型时,最常纠结的就是无源音叉晶振和有源XO振荡器两种方案.很多项目前期倾向无源晶振,看重单品物料成本,但是往往低估了研发调试和量产风险.我们客观对比两种方案的差异,方便选型评估.
无源32.768kHz音叉晶振
优点:物料单价更低;器件本身无内置电路,静态功耗极低.缺点:
必须匹配负载电容CL:负载电容值需要匹配晶体参数以及PCB走线寄生电容.电容取值不合适,会出现频率偏移,低温不起振.寄生电容受PCB板材,走线长度,布局影响,每一块板子寄生参数都存在差异,调试难度大.
依赖MCU内部振荡放大器:不同品牌MCU的内部振荡驱动能力差异巨大,同一款无源晶振,A型号MCU可以正常起振,B型号MCU就会出现间歇停振.项目更换主控芯片时,晶振电路需要重新验证.
量产一致性风险高:PCB工艺波动,板材,油墨,走线变化,都会改变寄生电容,大批量生产后,部分批次产品出现计时不准,低温失效问题.故障属于偶发问题,排查难度极高,严重拖慢项目进度.
调试周期长:硬件设计,样板测试,高低温可靠性测试都需要反复验证振荡状态,增加研发人力与时间成本.
GEYER格耶KXO-V93T系列有源32.768kHz振荡器
优点:
上电直接输出时钟信号,不需要负载电容,不需要MCU内部振荡电路,硬件电路极简,BOM器件更少.
振荡单元内置在器件内部,晶振原厂已经完成振荡电路匹配与校准,消除PCB寄生电容带来的起振风险,硬件设计一次成型,大幅缩短研发周期.
输出CMOS标准方波,信号质量可控,驱动能力强,时钟信号抗干扰能力更好.
跨平台兼容性强,更换主控芯片,不需要重新验证时钟电路,降低硬件迭代成本.
缺点:单品物料成本高于无源晶振;器件内置电路,工作电流高于无源晶体.

选型决策建议:
如果项目是大批量消费产品,PCB空间充裕,研发周期充足,并且对成本极度敏感,产品使用环境温和,可以评估无源晶振方案.
如果项目研发周期紧张,产品小型化,设备工作环境温差大,产品可靠性要求高,不希望承担起振失效风险,优先选择KXO-V93T系列这类有源振荡器.便携医疗,工业仪表,户外IoT传感器这类产品,非常适合选用KXO-V93T系列,一次性规避RTC时钟相关的量产隐患.
很多工程师会陷入一个误区:只对比器件单价,忽略后期调试,返工,客诉带来的隐性成本.一旦产品出货之后出现RTC时钟偶发故障,维修召回,品牌损失的成本,远远超过晶振物料差价.这也是越来越多高可靠性项目转向有源振荡器方案的核心原因.
五,KXO-V93T系列应用场景深度拆解
凭借微型封装,宽温特性,有源免调试的优势,GEYER格耶KXO-V93T系列可以适配多个行业的电子产品RTC时钟设计,下面分行业详细介绍应用场景,产品需求痛点以及KXO-V93T系列对应的解决方案.
5.1物联网IoT低功耗传感器节点
物联网应用晶振传感器节点广泛用于智慧农业,环境监测,智能水务,资产定位,智慧园区.这类设备大多依靠电池供电,部署在户外,工作环境温差大,设备安装后要求长期无人值守工作.设备需要RTC时钟生成时间戳,记录传感器采集数据,定时唤醒模块采集数据,定时上报信息.
痛点:户外环境温度波动大;PCB空间有限;需要长期稳定计时;不允许出现时钟停摆导致数据时间戳错乱.KXO-V93T系列解决方案:-40~85℃宽温稳定工作,微型封装节省PCB面积;有源设计,不会因为低温环境出现不起振,保障传感器长时间稳定记录数据时间.
5.2便携医疗与健康监测设备
便携式血糖仪,电子血压计,一次性体温贴,便携心电记录仪,手持健康监测终端都属于医疗类电子产品.医疗设备采集的健康数据必须附带准确时间戳,用于医生回溯患者历史监测记录.医疗产品对器件可靠性要求严苛,产品上市前需要完成多项可靠性验证,不允许出现计时失效问题.
痛点:医疗产品认证周期长,硬件变更代价大;设备体积小巧;对元器件长期稳定性要求高;不希望出现偶发时钟故障.KXO-V93T系列解决方案:原厂完成振荡电路校准,减少硬件调试工作量,降低医疗产品认证阶段的风险;宽温稳定计时,器件可靠性经过完整测试,适合医疗便携设备.
5.3智能穿戴设备
智能手环,智能手表,TWS耳机,助听器等穿戴产品,内部PCB空间寸土寸金,整机厚度严格受限,电池容量有限.设备需要RTC时钟实现时间显示,闹钟,运动记录时间标记,休眠定时唤醒.
痛点:主板空间极小;整机轻薄化;对器件高度,尺寸严格限制;电池容量小.KXO-V93T系列解决方案:1.65×1.25×0.8mm微型超薄封装,完美适配穿戴设备紧凑主板布局;有源方案减少外围元器件数量,简化BOM.
5.4工业控制与智能计量仪表
工业现场控制器,PLC附属模块,智能水表,电表,气表,工作环境复杂,车间,管道内温度变化大,部分设备常年不间断运行,要求整机服役十年左右.计量仪表的时间记录直接关联计量数据,时钟不准会直接造成计量纠纷.
痛点:工作环境恶劣;产品服役周期长;对晶振长期老化漂移要求高;量产稳定性要求严格.KXO-V93T系列解决方案:宽温工作范围,GEYER格耶长寿命晶振工艺,长期老化漂移控制优异,有源方案规避大批量生产时起振不良风险.
5.5智能家居与安防产品
智能门锁,温控面板,红外探测器,安防摄像头,定时开关等智能家居安防设备,依靠RTC时钟实现定时联动,事件录像时间戳,定时启停.这类产品产量大,对量产良率要求高.
痛点:量产规模大,需要降低生产不良率;设备放置环境冷热变化;研发项目周期紧张.KXO-V93T系列解决方案:有源免调试设计,减少硬件调试工作量,缩短产品上市周期;SMT贴片适配自动化产线,保障大批量生产良率.
六,硬件PCB设计,布局与应用注意事项
即便KXO-V93T系列属于即插即用有源振荡器,良好的PCB布局与电源设计,依然可以进一步优化时钟信号质量,降低干扰带来的潜在影响,下面给出工程实操设计要点.
电源引脚增加去耦电容在KXO-V93T系列的VDD供电引脚,紧贴器件位置放置0.1μF多层陶瓷去耦电容,电容接地引脚就近连接器件GND引脚.去耦电容可以滤除电源线上高频纹波噪声,稳定振荡器供电电压,减少电源扰动带来的时钟抖动,提升频率稳定性.
时钟输出走线布局原则OUT时钟输出走线尽量短,直,走线长度尽可能压缩.时钟信号线不要和高速数字总线,开关电源功率走线平行长距离耦合,避免数字噪声串入时钟信号,造成信号抖动.时钟走线下方推荐完整接地平面,利用地平面隔离电磁干扰.不要在时钟走线旁边放置大电流开关线路.
接地设计器件GND引脚直接连接PCB主地,尽量减少接地走线阻抗,不要采用星形长距离单点接地方式,降低地弹噪声对器件的影响.

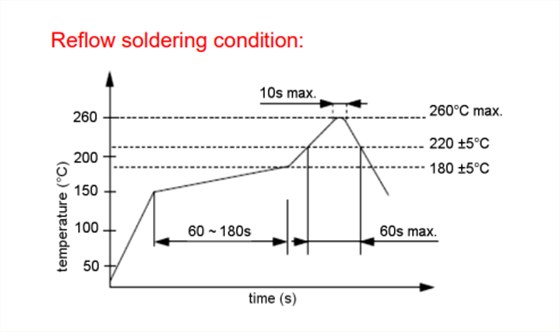

回流焊工艺控制KXO-V93T系列支持标准SMT回流焊曲线,按照元器件规格书推荐的温度曲线进行生产,避免峰值温度过高或者高温时间过长.过高的热冲击会给器件内部带来应力,影响长期频率稳定性.生产前,可参考原厂规格书中回流焊推荐参数,产线做好温度监控.
测试验证建议样板阶段重点测试全温工作性能:低温-40℃,高温+85℃条件下,验证器件是否正常起振,输出频率是否在规格范围.同时完成振动,跌落可靠性测试,提前发现潜在问题.深圳市泰河盛电子可配合客户提供样品,用于高低温可靠性评估测试.
七,深圳市泰河盛电子:GEYER格耶晶振代理,提供全链条元器件服务
深圳市泰河盛电子有限公司立足深圳宝安,专注频率控制元器件分销,是GEYER格耶品牌授权代理.公司深耕晶振行业多年,熟悉各类XO,TCXO,OCXO,无源晶体产品选型与应用方案,服务消费电子,工业,医疗,IoT等领域众多硬件研发与制造企业.
我们可以提供的服务内容
样品申请服务:支持KXO-V93T系列样品申请,供客户研发样板,高低温可靠性测试评估.
供货保障:常备现货资源,支持小批量试产订单,以及长期大批量量产供货,稳定交期.
技术资料支持:提供原厂完整规格书,产品测试报告,协助客户完成元器件BOM导入,元器件资质审核.

选型技术咨询:针对项目需求,推荐合适GEYER格耶晶振型号;针对硬件调试过程出现的时钟相关问题提供技术沟通,必要时联动原厂技术支持.

GEYER格耶全系列晶振供应:除KXO-V93T系列以外,同步供应GEYER格耶其他频率无源晶体,XO,TCXO振荡器,一站式满足项目多品类频率器件采购需求.
无论是研发工程师做前期方案选型评估,还是采购寻找稳定量产货源,都可以联系深圳市泰河盛电子有限公司.咨询电话:0755-27872782.
时钟基准,是电子产品所有时序,记录,定时功能的根基.很多产品功能失效溯源之后,根源就是一颗不起眼的时钟晶振.RTC时钟一旦出现起振异常,温漂过大,停振问题,会直接造成整机时间错乱,数据丢失,给产品带来严重故障风险.
GEYER格耶KXO-V93T系列32.768kHz贴片有源时钟振荡器,凭借德国GEYER格耶成熟石英工艺,超微型1.65×1.25mm贴片封装,-40~+85℃宽温工作区间,±15ppm全温频率稳定度,以及有源免调试的核心优势,为小型化低功耗RTC系统提供一套稳定可靠的时钟解决方案.它帮助硬件工程师规避无源晶振负载匹配,低温不起振等经典研发难题,缩短项目开发周期,降低量产阶段失效风险.
如果您正在项目中寻找32.768kHz高精度微型时钟振荡器,需要评估KXO-V93T系列样品,了解最新报价与交期,欢迎致电深圳市泰河盛电子有限公司,GEYER格耶晶振品牌代理:0755-27872782,我们将为您提供专业选型咨询与稳定元器件供货服务.
