当前位置: 首页 » SMD晶振 » 泰艺晶振

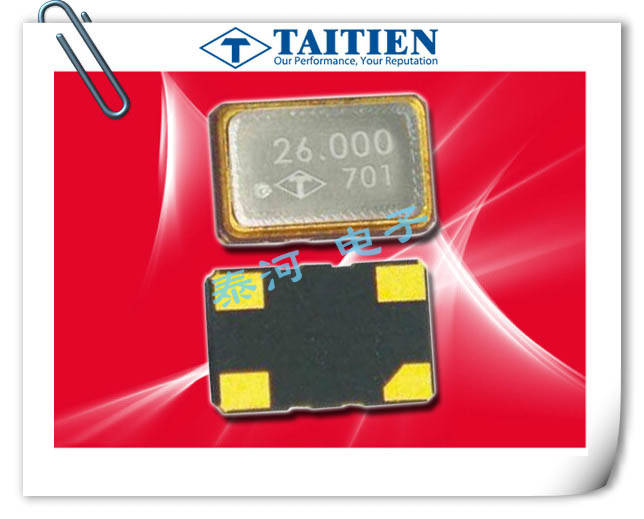

泰艺晶振,贴片晶振,TX-J晶振,TY-J晶振

泰艺晶振,贴片晶振,TX-J晶振,TY-J晶振频率:9.5-60MHZ尺寸:3.2*2.5mm,2.5*2.0mm

高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

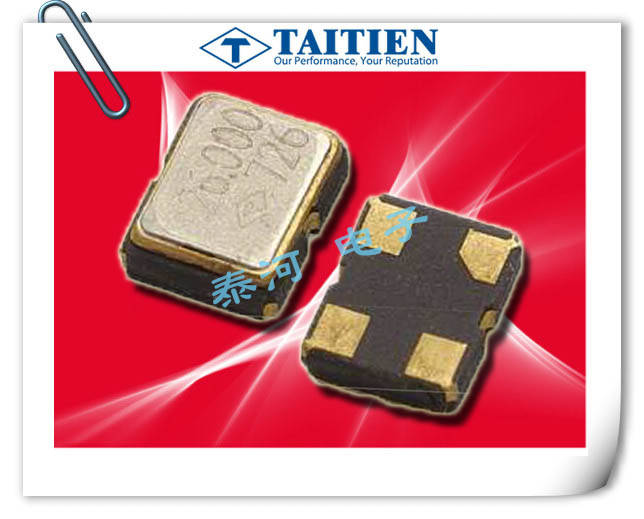

泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振

泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振频率:10-52MHZ尺寸:2.0*1.6*0.8mm

SMD晶体3225mm尺寸,2520mm,2016mm等尺寸,在生产工艺上采用了高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

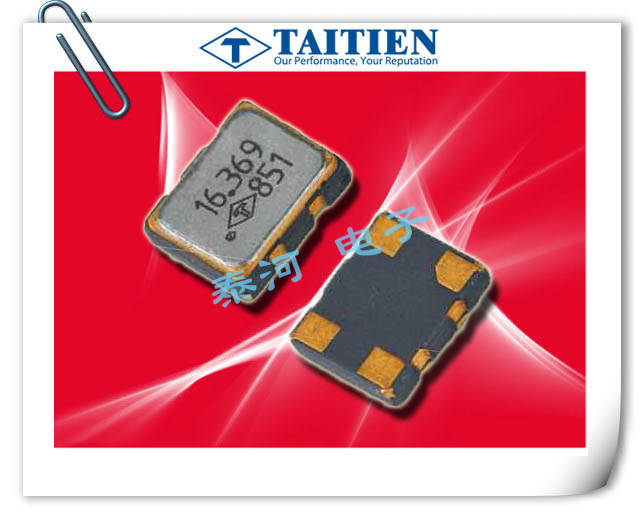

泰艺晶振,贴片晶振,VT晶振,VTEUMCJANF-25.000000晶振

泰艺晶振,贴片晶振,VT晶振,VTEUMCJANF-25.000000晶振频率:1.5-170MHZ尺寸:7.0*5.0*1.75mm

VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能,产品本身频率精度可以随着电压搞定起伏来自动调整频率,使产品永远控制在一定的频率范围,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等



泰艺晶振,贴片晶振,VW晶振,VWEUPCJANF-19.440000晶振

泰艺晶振,贴片晶振,VW晶振,VWEUPCJANF-19.440000晶振频率:1.5-170MHZ尺寸:5.0*3.2*1.25mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

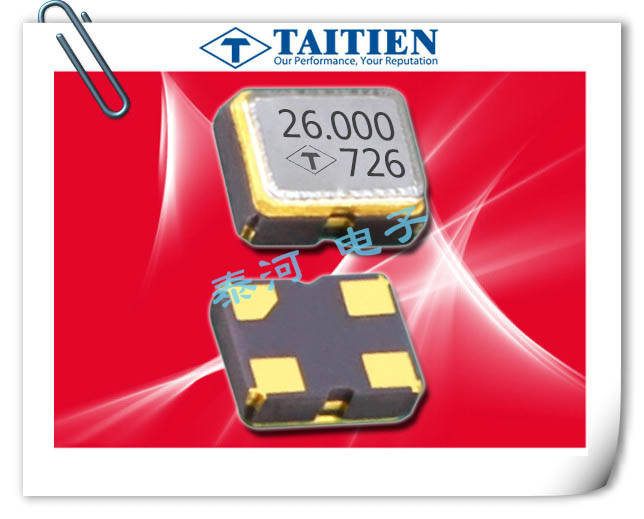

泰艺晶振,贴片晶振,TY晶振,TYEAACSANF-19.200000晶振

泰艺晶振,贴片晶振,TY晶振,TYEAACSANF-19.200000晶振频率:10-52MHZ尺寸:2.5*2.0*0.7mm

无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振,内部的石英晶片,研磨镀层等技术,均需要采用机器设备运行,那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢?首先,通过滚筒倒边,主要是为了去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

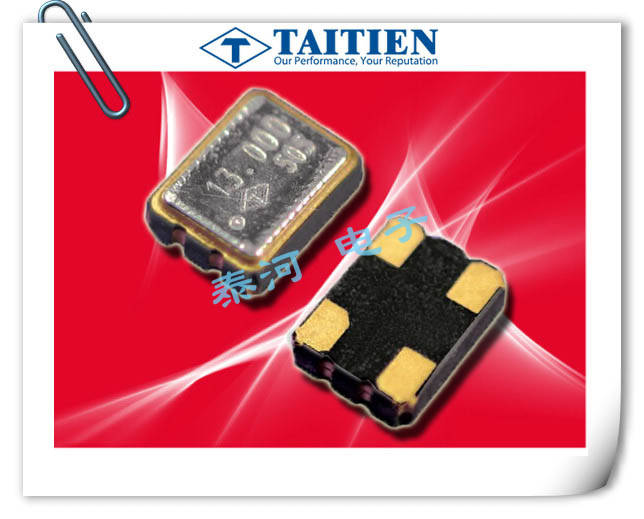

泰艺晶振,贴片晶振,TX晶振,TXEABDSANF-32.000000晶振

泰艺晶振,贴片晶振,TX晶振,TXEABDSANF-32.000000晶振频率:10-52MHZ尺寸:3.2*2.5*0.9mm

压控温补晶体系列,VC-TCXO产品内部晶片焊接模式采用了,高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。



泰艺晶振,贴片晶振,TW晶振,TWEAALSANF-19.200000晶振

泰艺晶振,贴片晶振,TW晶振,TWEAALSANF-19.200000晶振频率:10-52MHZ尺寸:5.0*3.2*1.55mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

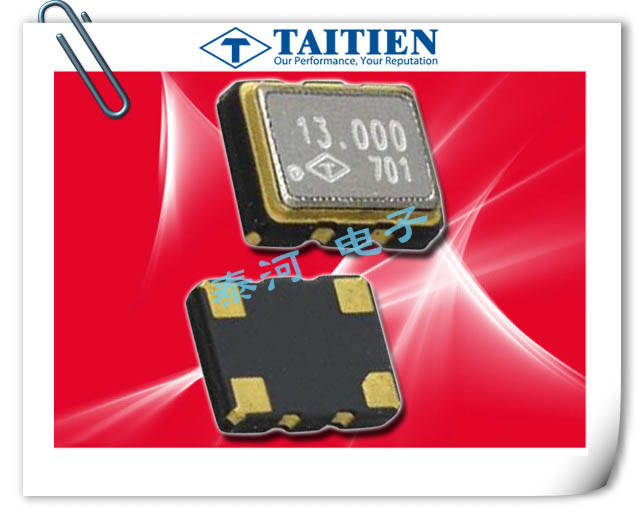

泰艺晶振,贴片晶振,TS晶振,TSEAACSANF-10.000000晶振

泰艺晶振,贴片晶振,TS晶振,TSEAACSANF-10.000000晶振频率:5-52MHZ尺寸:7.0*5.0*1.9mm

贴片有源石英晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一

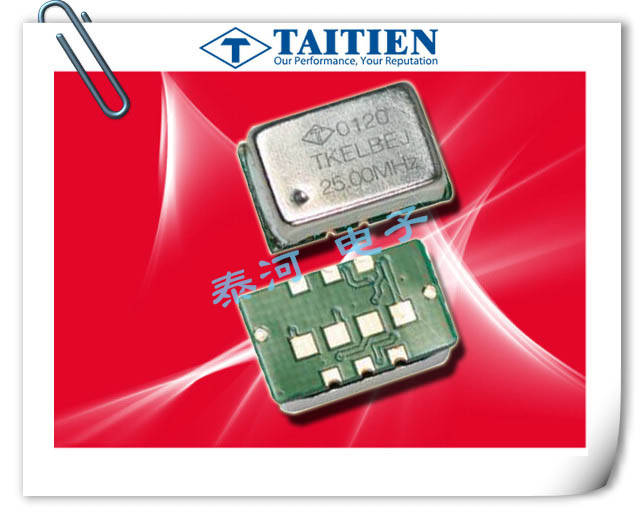

泰艺晶振,贴片晶振,TK晶振,VC-TCXO石英晶振

泰艺晶振,贴片晶振,TK晶振,VC-TCXO石英晶振频率:5-40MHZ尺寸:14.3*8.7mm

压控温补晶体系列,VC-TCXO产品内部晶片焊接模式采用了,高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

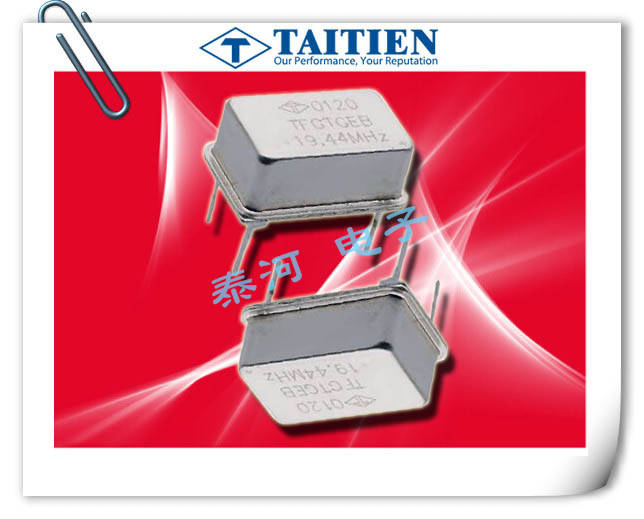

泰艺晶振,石英晶振,TF晶振,TFETTCJANF-12.288000晶振

泰艺晶振,石英晶振,TF晶振,TFETTCJANF-12.288000晶振频率:1.25-52MHZ尺寸:20.4*12.8mm

有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内



泰艺晶振,贴片晶振,TA晶振,TAETBCJANF-25.000000晶振

泰艺晶振,贴片晶振,TA晶振,TAETBCJANF-25.000000晶振频率:5-52MHZ尺寸:7.0*5.0*19mm

有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内



泰艺晶振,贴片晶振,PY晶振,PYETGCJANF-12.000000晶振

泰艺晶振,贴片晶振,PY晶振,PYETGCJANF-12.000000晶振频率:2.048-200MHZ尺寸:2.5*2.0*0.85mm

SMD晶体3225mm尺寸,2520mm,2016mm等尺寸,在生产工艺上采用了高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

泰艺晶振,贴片晶振,PX晶振,PXETECJANF-11.059200晶振

泰艺晶振,贴片晶振,PX晶振,PXETECJANF-11.059200晶振频率:2.048-200MHZ尺寸:3.2*2.5*0.95mm

石英晶体振荡器在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

泰艺晶振,贴片晶振,OY晶振,OYETGCJANF-24.000000晶振

泰艺晶振,贴片晶振,OY晶振,OYETGCJANF-24.000000晶振频率:1.25-125MHZ尺寸:2.5*2.0*0.85mm

2520石英晶体振荡器,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

泰艺晶振,贴片晶振,OZ晶振,四脚石英贴片晶振

泰艺晶振,贴片晶振,OZ晶振,四脚石英贴片晶振频率:1.5-50MHZ尺寸:2.0*1.6*0.75mm

2016mm体积的有源晶振(OCXO,是目前有源晶振中体积最小的一款,该体积产品最适合于移动智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度:最高0.8 mm,体积:0.0022 cm3,重量:0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

泰艺晶振,贴片晶振,OX晶振,OY晶振

泰艺晶振,贴片晶振,OX晶振,OY晶振频率:1.25-100MHZ尺寸:3.2*2.5*0.95mm/2.5*2.0*0.85mm

无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振,内部的石英晶片,研磨镀层等技术,均需要采用机器设备运行,那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢?首先,通过滚筒倒边,主要是为了去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

泰艺晶振,贴片晶振,OX-U晶振,OY-U晶振

泰艺晶振,贴片晶振,OX-U晶振,OY-U晶振频率:20-60MHZ尺寸:3.2*2.5*0.95mm/2.5*2.0*0.85mm

无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振,内部的石英晶片,研磨镀层等技术,均需要采用机器设备运行,那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢?首先,通过滚筒倒边,主要是为了去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

泰艺晶振,贴片晶振,OX-A晶振,OY-A晶振

泰艺晶振,贴片晶振,OX-A晶振,OY-A晶振频率:19-60MHZ尺寸:3.2*2.5*0.95mm/2.5*2.0*0.85mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

泰艺晶振,贴片晶振,OW-M晶振,OWJMDCLANF-622.080000晶振

泰艺晶振,贴片晶振,OW-M晶振,OWJMDCLANF-622.080000晶振频率:10-1500MHZ尺寸:5.0*3.2*1.25mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应10.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

泰艺晶振,贴片晶振,OX晶振,OXETGLJANF-26.000000晶振

泰艺晶振,贴片晶振,OX晶振,OXETGLJANF-26.000000晶振频率:1.25-125MHZ尺寸:3.2*2.5*0.95mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

记录总数:49 | 页数:3 1 2 3
