当前位置: 首页 » 石英晶振 » Fujicom晶振

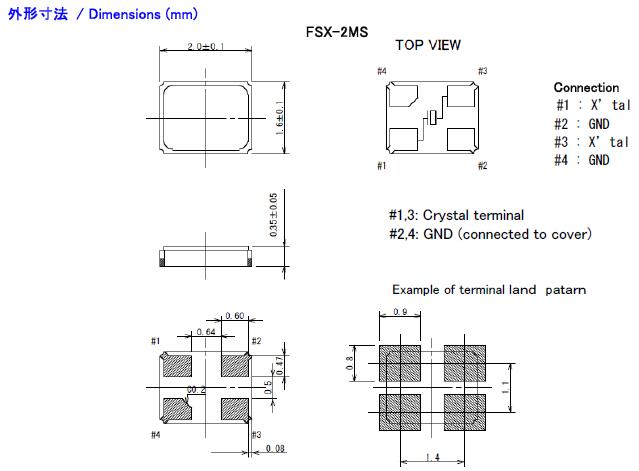

Fujicom晶振,贴片晶振,FSX-2MS晶振,2016富士通晶振

Fujicom晶振,贴片晶振,FSX-2MS晶振,2016富士通晶振频率:13.56 - 50.0MHz尺寸:2.0*1.6*0.35mm

随着科技数码产品的小型化发展,晶体元件的尺寸也从最初的插件庞大体积演变成目前的多种规格SMD小尺寸趋势,目前晶体内部的石英晶片已经达到了+-0.002mm以内了,由于很多晶振厂家在生产小尺寸时所产生的问题,晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强

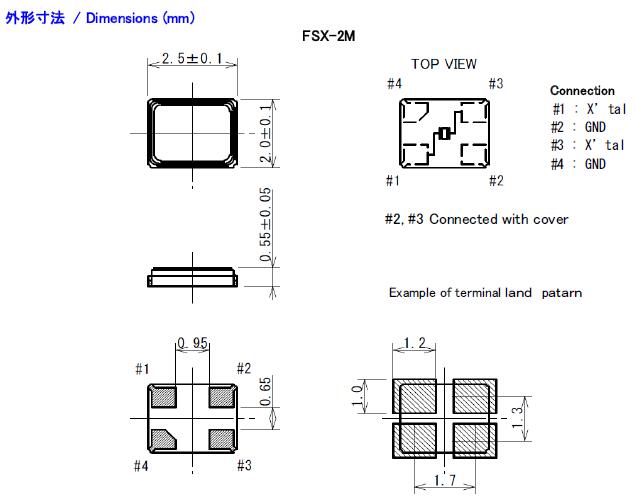

Fujicom晶振,贴片晶振,FSX-2M晶振,进口富士晶体

Fujicom晶振,贴片晶振,FSX-2M晶振,进口富士晶体频率:13.56 - 50.0MHz尺寸:2.5*2.0*0.55mm

低频晶振可从7.98MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

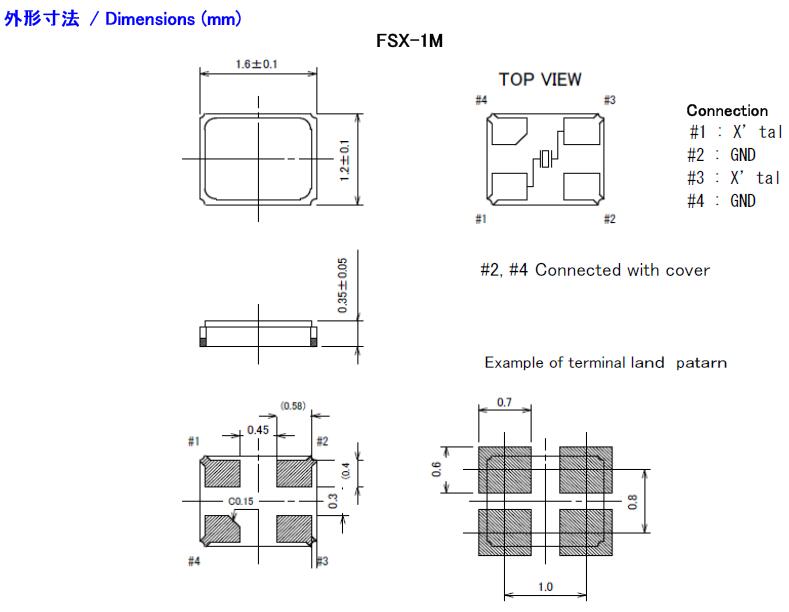

Fujicom晶振,贴片晶振,FSX-1M晶振,进口1612晶振

Fujicom晶振,贴片晶振,FSX-1M晶振,进口1612晶振频率:13.56 - 50.0MHz尺寸:1.6*1.2*0.35mm

高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

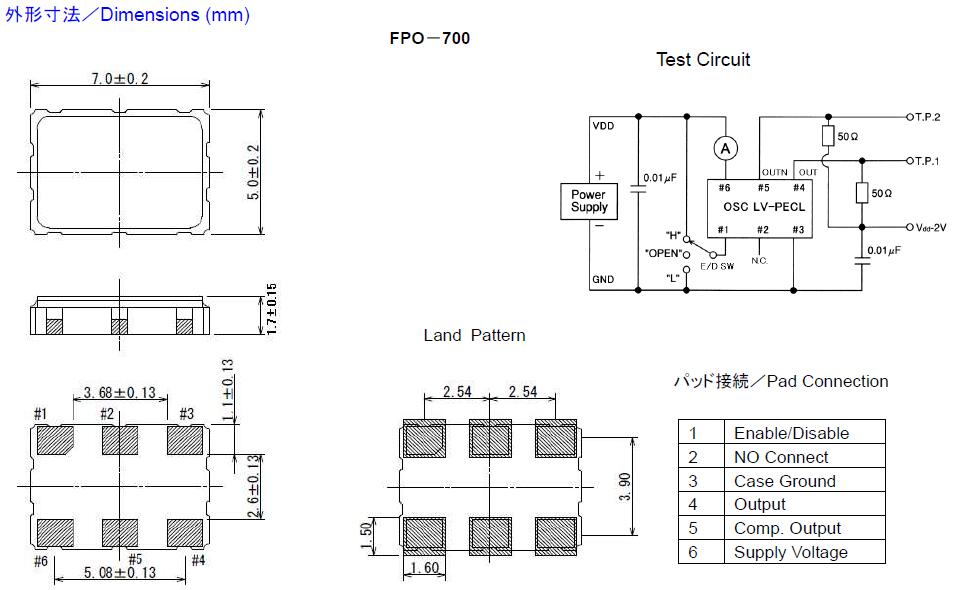

Fujicom晶振,贴片晶振,FPO-700晶振,SMD型LVPECL输出晶振

Fujicom晶振,贴片晶振,FPO-700晶振,SMD型LVPECL输出晶振频率:13.5MHz-312.5MHz尺寸:7.0*5.0*1.7mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PCLCDM等高端数码领域,符合RoHS/无铅.
Fujicom晶振,贴片晶振,FPO-526晶振,FPO-536晶振

Fujicom晶振,贴片晶振,FPO-526晶振,FPO-536晶振频率:25.00MHz-250.00MHz尺寸:5.0*3.2*1.2mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

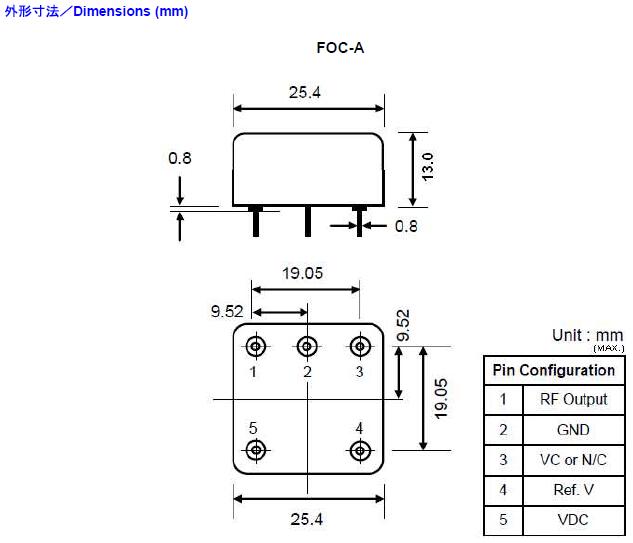

Fujicom晶振,石英晶振,FOC-A~F晶振,DIP恒温晶体振荡器

Fujicom晶振,石英晶振,FOC-A~F晶振,DIP恒温晶体振荡器频率:1MHz - 70MHz尺寸:25.4*25.4*13.0mm

压控温补晶体系列,VC-TCXO产品内部晶片焊接模式采用了,高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

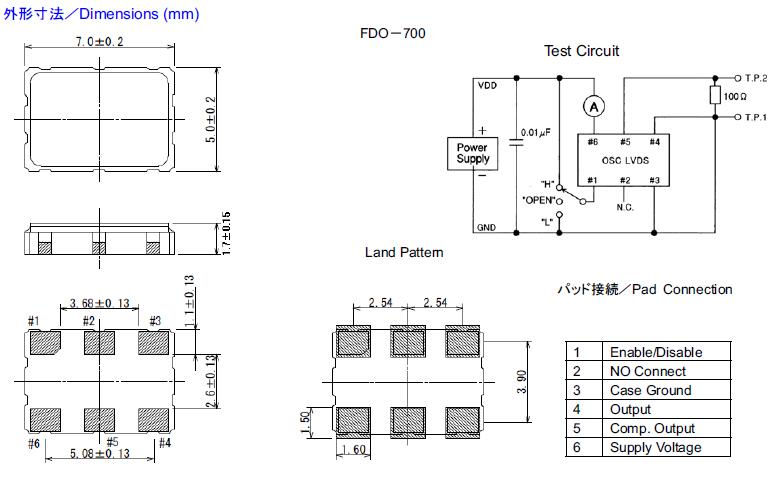

Fujicom晶振,贴片晶振,FDO-736晶振,FDO-726晶振

Fujicom晶振,贴片晶振,FDO-736晶振,FDO-726晶振频率:80MHz-400MHz,1.0MHz-800MHz尺寸:7.0*5.0*1.7mm

小尺寸的TCXO温补晶振内部晶片焊接模式采用了,高精密点胶技术,晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内,确保TCXO晶体产品精度,稳定性能良好发挥功能。
Fujicom晶振,贴片晶振,FDO-536晶振,FDO-526晶振

Fujicom晶振,贴片晶振,FDO-536晶振,FDO-526晶振频率:80-250MHZ尺寸:5.0*3.2*1.2mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,带包装方式,可对应自动高速贴片机自动焊接,IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

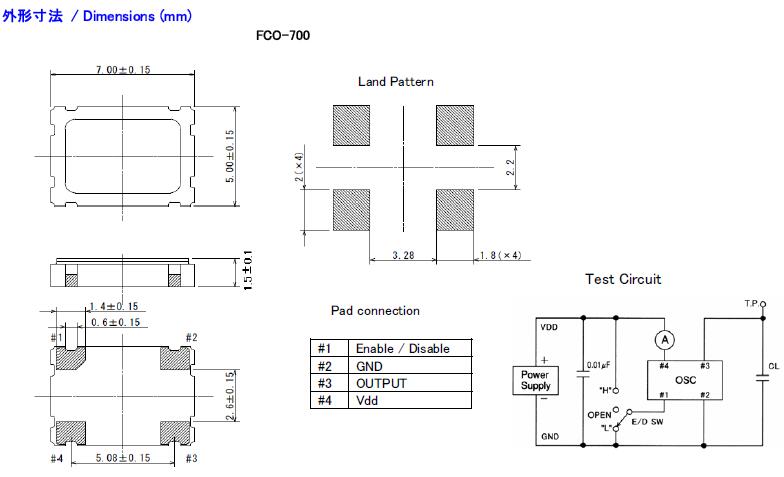

Fujicom晶振,贴片晶振,FCO-716晶振,FCO-726晶振,FCO-736晶振,FCO-756晶振

Fujicom晶振,贴片晶振,FCO-716晶振,FCO-726晶振,FCO-736晶振,FCO-756晶振频率:1-220MHZ尺寸:7.0*5.0*1.5mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型ICTSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

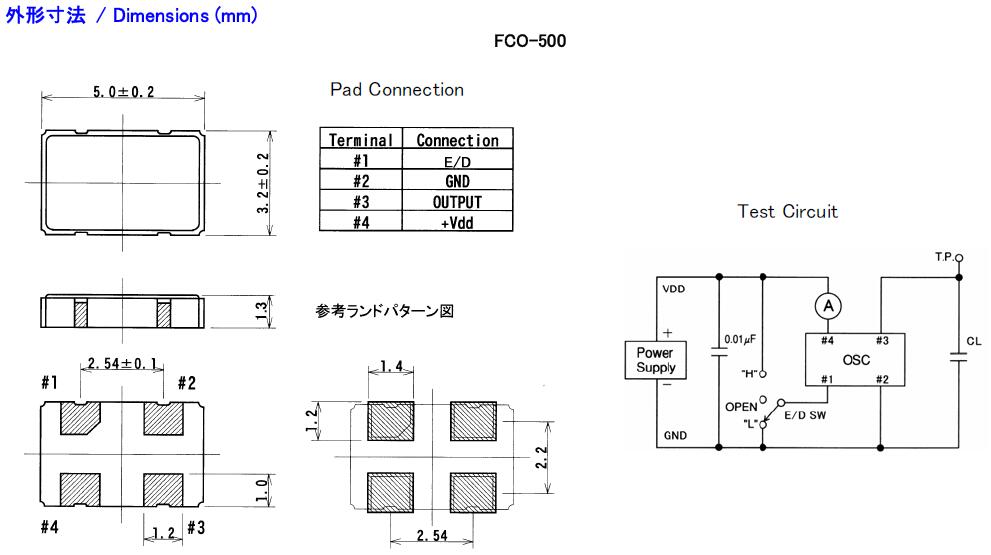

Fujicom晶振,贴片晶振,FCO-516晶振,FCO-526晶振,FCO-536晶振,FCO-556晶振

Fujicom晶振,贴片晶振,FCO-516晶振,FCO-526晶振,FCO-536晶振,FCO-556晶振频率:1-160MHZ,1-106MHZ(FCO-556)尺寸:5.0*3.2*1.3mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

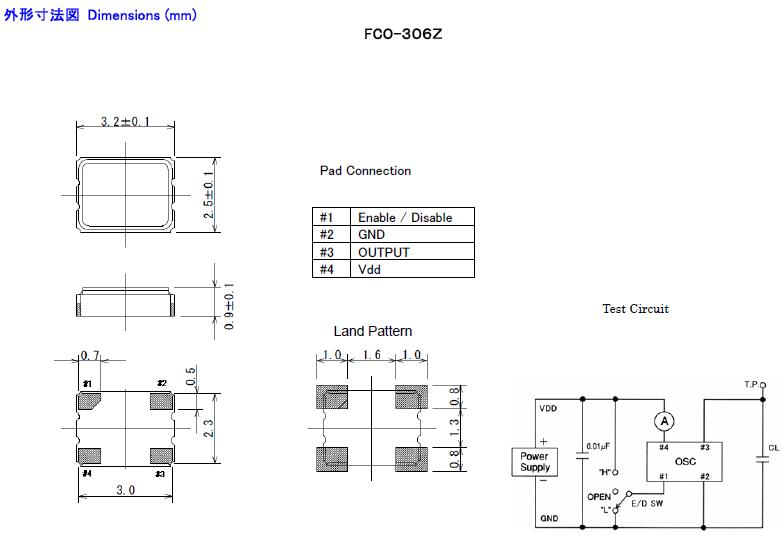

Fujicom晶振,贴片晶振,FCO-306Z晶振,3225千赫晶振

Fujicom晶振,贴片晶振,FCO-306Z晶振,3225千赫晶振频率:32.768KHZ尺寸:3.2*2.5*0.9mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

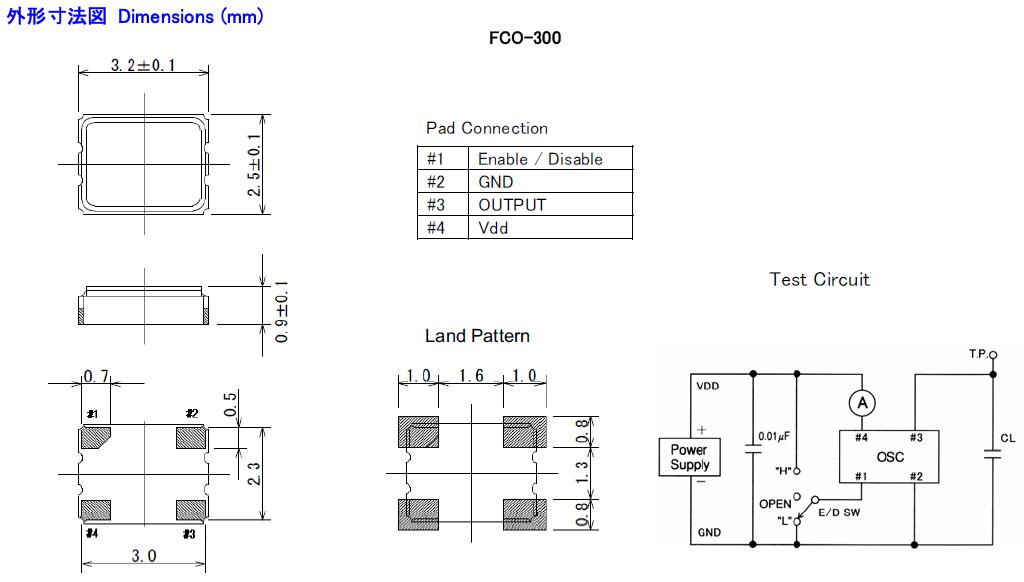

Fujicom晶振,贴片晶振,FCO-316晶振,FCO-326晶振,FCO-336晶振

Fujicom晶振,贴片晶振,FCO-316晶振,FCO-326晶振,FCO-336晶振频率:1-75MHZ尺寸:3.2*2.5*0.9mm

具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.


Fujicom晶振,贴片晶振,FCO-216晶振,FCO-226晶振,FCO-236晶振

Fujicom晶振,贴片晶振,FCO-216晶振,FCO-226晶振,FCO-236晶振频率:1-50MHZ尺寸:2.5*2.0*0.82mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型ICTSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

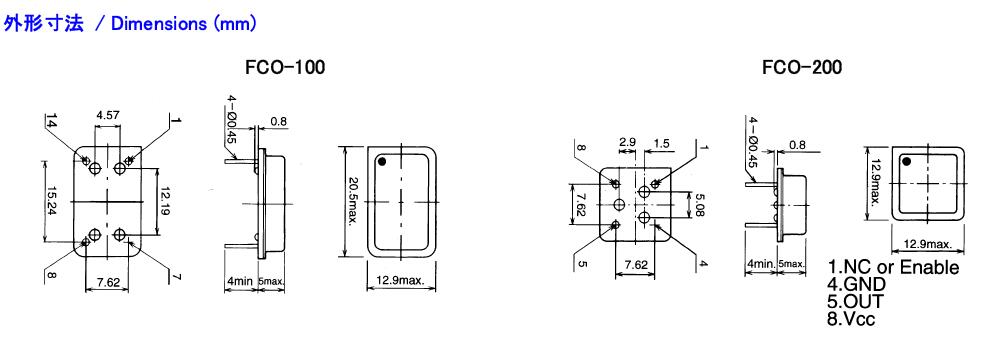

Fujicom晶振,石英晶振,FCO-200晶振,日本进口插件晶振

Fujicom晶振,石英晶振,FCO-200晶振,日本进口插件晶振频率:1-125MHZ尺寸:12.9*12.9*5mm

VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能,产品本身频率精度可以随着电压搞定起伏来自动调整频率,使产品永远控制在一定的频率范围,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等
符合RoHS/无铅。

Fujicom晶振,石英晶振,FCO-100晶振,DIP型长方形晶振

Fujicom晶振,石英晶振,FCO-100晶振,DIP型长方形晶振频率:1-125MHZ尺寸:20.5*12.9*5mm

贴片有源石英晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一

Recommended News

爱普生晶振新推出差分输出晶体振荡器

爱普生晶振新推出差分输出晶体振荡器

爱普生晶振新推出差分输出晶体振荡器

日本精工爱普生晶振公司成立于19425,迄今为止已经成了晶振行业较出名的进口晶振品牌,日本爱普生晶振,KDS大真空晶振,SEIKO精工晶振,KYOCERA晶振,NDK晶振均是日系较大晶振品牌供应商.市场竞争力比较大,各大进口晶振品牌制造商也不断的研发生产新产品

Japan Seiko Epson Crystal Co., Ltd. was established in May 1942. So far, it has become a well-known imported crystal brand in the crystal industry. Japan Epson crystal oscillator, KDS large vacuum crystal oscillator,Seiko crystaloscillator, KYOCERA crystal oscillator, NDK crystal oscillator are Japanese large crystal oscillators. Brand suppliers. The market competitiveness is relatively large, and the major imported crystal brand manufacturers are constantly developing and producing new products.

爱普生晶振广告图1

就在2014326,爱普生晶振公司推出SG7050EBN晶振.这款石英晶体振荡器型号是下一代的差分输出晶振(差分信号手于高频时钟和数据信号,以实现良好的信号完整性和高抗噪性.:高精度,高温度,低抖动,低功耗).可实现极低的相位抖动(时钟周期之前的波动,这可能导致数据传输期间的们错误).

On March 26, 2014, Epson Crystal Corporation introduced the SG7050EBN crystal. This quartz crystal oscillator model is the next generation of differential output crystal (differential signal hands on high frequency clock and data signals for good signal integrity and High noise immunity. For example: high precision, high temperature, low jitter, low power consumption. It can achieve extremely low phase jitter (fluctuations before the clock cycle, which may cause errors during data transmission).

SG7050EBN晶振的频率范围在100~175MHZ之间,可以实现65fs的相位抖动.些性能适用于数据中心和中心局使用的1040100千兆位以太网互连.SG7050EBN晶振将用于有线网络设备使用,包括运营商和企业,如高端路由器和交换机.

The SG7050EBN crystal has a frequency range of 100 to 175 MHz and can achieve phase jitter of 65 fs. These features are suitable for 1040 and 100 Gigabit Ethernet interconnections used in data centers and central offices. The SG7050EBN crystal oscillator will be used for wired network equipment. , including operators and enterprises, such as high-end routers and switches.

APS-1 SG7050EBN采用专为低噪声设计的振荡器IC和采用爱普生专用QMEMS(QMEMS结合了石英”,一种具有出色稳定性和精度的压电晶体材料,以采用微制造技术设计的”MEMS”微机系统.结合了MEMS技术的优势和石英材料的基本优势.也是精工爱普生晶振公司注册的商标)工艺制造的高频基波(HFF)AT切晶体(HFF晶体单元是通过光刻工艺蚀刻成倒置台面形状并以高基频振荡的晶体芯片).实现65fs相位抖动.爱普生的HFF晶体技术比传统的三次谐波晶体更加可靠.爱普生晶振公司后续也打算通过逐步发布支持HCSLLVDS输出标准的新产品来解决网络设备中使用的各种差分输出格式.EPSON晶振致力于提高客户的设计自由度,采用高度紧凑的5032(5.0*3.2*1.0mm)封装.

The SG7050EBN uses an oscillator IC designed for low noise and a QMEMS (QMEMS combined with quartz), a piezoelectric crystal material with excellent stability and precision, and a "MEMS" microcomputer system designed with micro-fabrication technology. Combines the advantages of MEMS technology with the basic advantages of quartz materials. It is also a trademark of Seiko Epson Crystal Co., Ltd.) Processed high-frequency fundamental (HFF) AT-cut crystal (HFF crystal unit is etched into an inverted mesa shape by photolithography and High-frequency oscillation crystal chip). Realize 65fs phase jitter. Epson's HFF crystal technology is more reliable than traditional third-harmonic crystal. Epson Crystal's follow-up is also intended to solve network equipment by gradually releasing new products supporting HCSL and LVDS standards. Various differential output formats used in the EPSON crystal oscillator are dedicated to improving the customer's design freedom in a highly compact 5032 (5.0*3.2*1.0mm) package.

【更多详情】
