Qantek晶振,贴片晶振,QC25晶振,薄型设备用晶振

Qantek晶振,贴片晶振,QC25晶振,薄型设备用晶振频率:16.000 - 50.000MHz尺寸:2.5*2.0*0.6mm

贴片晶振本身体积,薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通石英晶体谐振器(偏差小)的中间领域的一种性价比出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

Qantek晶振,贴片晶振,QC20晶振,1.6x2.0晶振

Qantek晶振,贴片晶振,QC20晶振,1.6x2.0晶振频率:20.000 - 52.000MHz尺寸:1.6 x 2.0 x 0.5mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

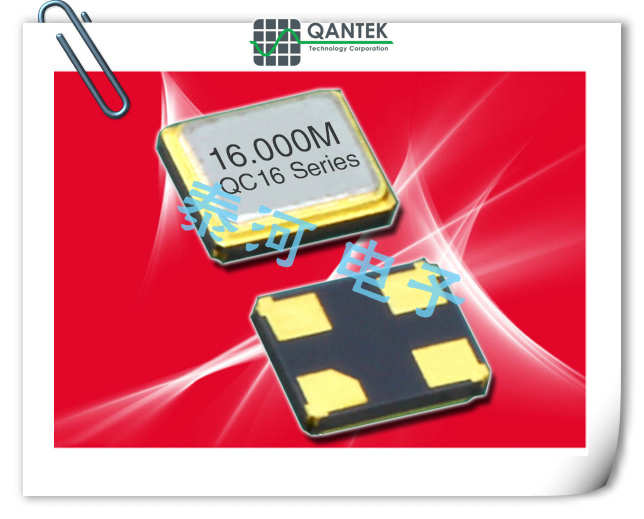

Qantek晶振,贴片晶振,QC16晶振,通信设备用晶振

Qantek晶振,贴片晶振,QC16晶振,通信设备用晶振频率:24.000 - 40.000MHz尺寸:1.2 x 1.6 x 0.4mm

SMD晶体2016mm尺寸,1612mm,1210mm等尺寸,在生产工艺上采用了高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

Qantek晶振,贴片晶振,QC8GB晶振,机顶盒用晶振

Qantek晶振,贴片晶振,QC8GB晶振,机顶盒用晶振频率:10.000 - 80.000MHz尺寸:8.0*4.5*1.8mm

我公司具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理。

Qantek晶振,贴片晶振,QC7B晶振,PMCIA晶振

Qantek晶振,贴片晶振,QC7B晶振,PMCIA晶振频率:6.000 - 150.000MHz尺寸:7.2*5.2*1.1mm

贴片石英晶振7050mm小尺寸系列SMD晶片目前采用了激光切割技术,按照最严格的切割机各项设备参数,严格挑选各类晶体切割,如:磨料、线切割线、槽轮等,通过以上方法使切割出的晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了晶片的精度,提高了生产效率。

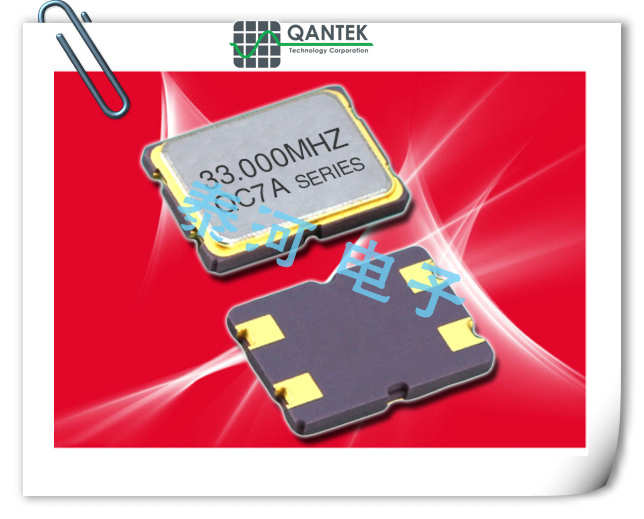

Qantek晶振,贴片晶振,QC7A晶振,汽车应用程序晶振

Qantek晶振,贴片晶振,QC7A晶振,汽车应用程序晶振频率:6.000 - 150.000MHz尺寸:7.0*5.0*1.0mm

无论是7050mm尺寸或者是5032mm尺寸的贴片石英晶振,内部的石英晶片,研磨镀层等技术,均需要采用机器设备运行,那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢?首先,通过滚筒倒边,主要是为了去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

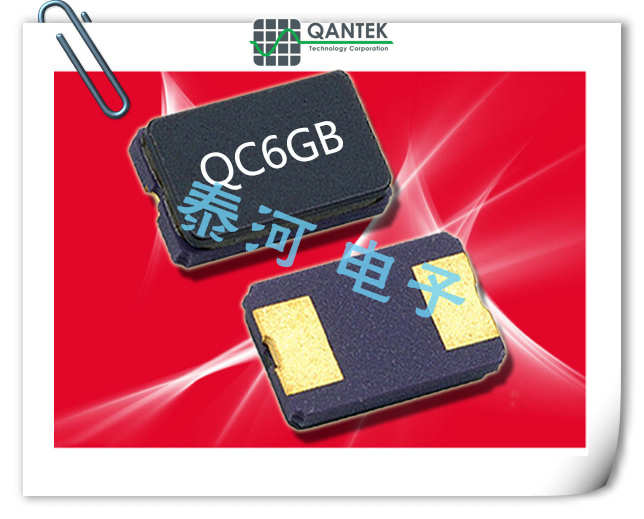

Qantek晶振,贴片晶振,QC6GB晶振,电脑外围设备用晶振

Qantek晶振,贴片晶振,QC6GB晶振,电脑外围设备用晶振频率:8.000 - 60.000MHz尺寸:6.0*3.5*1.4mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

Qantek晶振,贴片晶振,QC6B晶振,高稳定性晶振

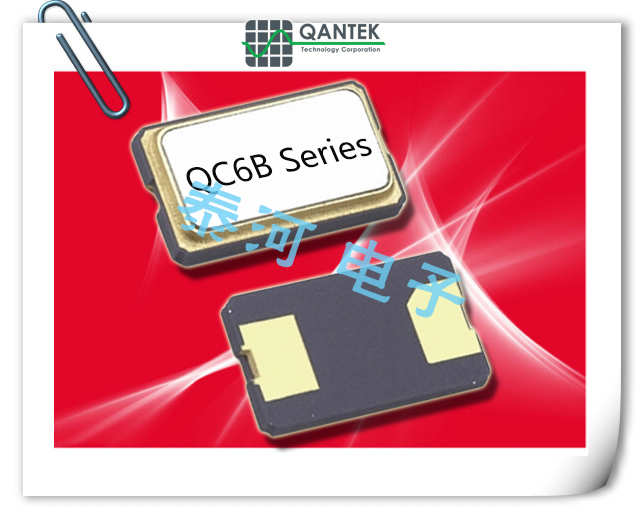

Qantek晶振,贴片晶振,QC6B晶振,高稳定性晶振频率:8.000 - 160.000MHz尺寸:6.0*3.5*1.1mm

6035mm5032mm4025mm贴片晶振系列,其产品晶体晶片采用了真空退火技术:高真空退火处理是消除在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,通过合理的真空退火技术可提高产品的主要参数的稳定性,提高产品的年老化特性。

Qantek晶振,贴片晶振,QC6A晶振,6035石英晶体

Qantek晶振,贴片晶振,QC6A晶振,6035石英晶体频率:8.000 - 160.000MHz尺寸:6.0*3.5*1.0mm

贴片晶振采用了多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的附着力增强,频率更加集中,那么如何把晶片能控制在1000ppm之内呢。

Qantek晶振,贴片晶振,QC5GB晶振,陶瓷面两脚晶振

Qantek晶振,贴片晶振,QC5GB晶振,陶瓷面两脚晶振频率:8.000 - 60.000MHz尺寸:5.0*3.2*1.4mm

那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

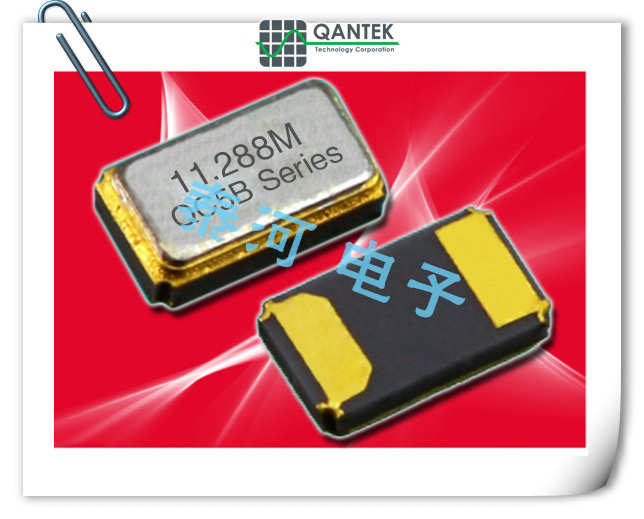

Qantek晶振,贴片晶振,QC5B晶振,金属面2脚5032晶振

Qantek晶振,贴片晶振,QC5B晶振,金属面2脚5032晶振频率:8.000 - 160.000MHz尺寸:5.0*3.2*1.1mm

5032mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

Qantek晶振,贴片晶振,QC5A晶振,高频无源晶振

Qantek晶振,贴片晶振,QC5A晶振,高频无源晶振频率:8.000 - 160.000MHz尺寸:5.0*3.2*0.8mm

低频晶振可从7.98MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

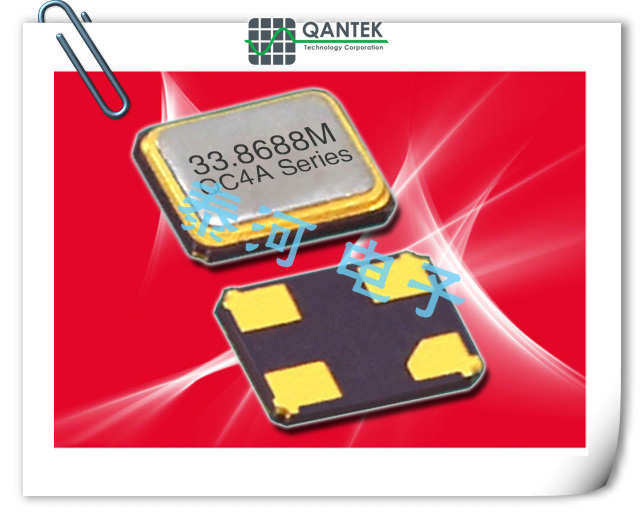

Qantek晶振,贴片晶振,QC4A晶振,无线用石英晶振

Qantek晶振,贴片晶振,QC4A晶振,无线用石英晶振频率:12.000 - 52.000MHz尺寸:4.0*2.5*0.8mm

高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

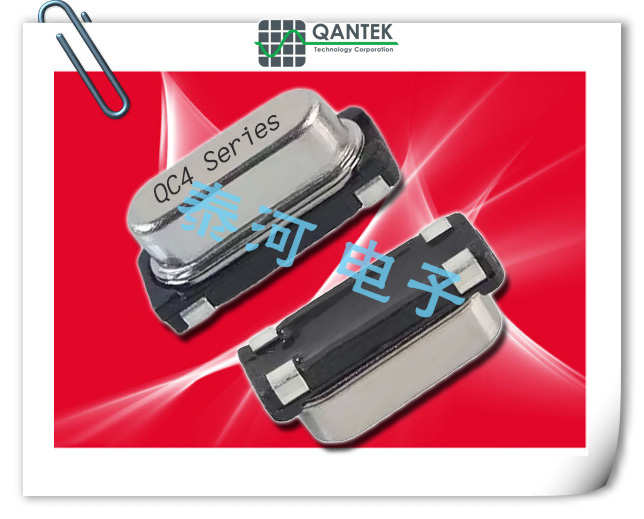

Qantek晶振,贴片晶振,QC4晶振,四脚49SMD晶振

Qantek晶振,贴片晶振,QC4晶振,四脚49SMD晶振频率:3.200 - 70.000MHz尺寸:13.2*4.9*5.1mm

目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产49/SSMD系列产品了,因49/S系列体积大,很多电子产品接受小,而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量远远大于49/S系列,所以生产这种的大体积成本就更高了。普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用带包装,外包装采用朔胶盘,在自动贴片机上对应自动贴装等优势.

Recommended News

爱普生晶振新推出差分输出晶体振荡器

爱普生晶振新推出差分输出晶体振荡器

爱普生晶振新推出差分输出晶体振荡器

日本精工爱普生晶振公司成立于19425,迄今为止已经成了晶振行业较出名的进口晶振品牌,日本爱普生晶振,KDS大真空晶振,SEIKO精工晶振,KYOCERA晶振,NDK晶振均是日系较大晶振品牌供应商.市场竞争力比较大,各大进口晶振品牌制造商也不断的研发生产新产品

Japan Seiko Epson Crystal Co., Ltd. was established in May 1942. So far, it has become a well-known imported crystal brand in the crystal industry. Japan Epson crystal oscillator, KDS large vacuum crystal oscillator,Seiko crystaloscillator, KYOCERA crystal oscillator, NDK crystal oscillator are Japanese large crystal oscillators. Brand suppliers. The market competitiveness is relatively large, and the major imported crystal brand manufacturers are constantly developing and producing new products.

爱普生晶振广告图1

就在2014326,爱普生晶振公司推出SG7050EBN晶振.这款石英晶体振荡器型号是下一代的差分输出晶振(差分信号手于高频时钟和数据信号,以实现良好的信号完整性和高抗噪性.:高精度,高温度,低抖动,低功耗).可实现极低的相位抖动(时钟周期之前的波动,这可能导致数据传输期间的们错误).

On March 26, 2014, Epson Crystal Corporation introduced the SG7050EBN crystal. This quartz crystal oscillator model is the next generation of differential output crystal (differential signal hands on high frequency clock and data signals for good signal integrity and High noise immunity. For example: high precision, high temperature, low jitter, low power consumption. It can achieve extremely low phase jitter (fluctuations before the clock cycle, which may cause errors during data transmission).

SG7050EBN晶振的频率范围在100~175MHZ之间,可以实现65fs的相位抖动.些性能适用于数据中心和中心局使用的1040100千兆位以太网互连.SG7050EBN晶振将用于有线网络设备使用,包括运营商和企业,如高端路由器和交换机.

The SG7050EBN crystal has a frequency range of 100 to 175 MHz and can achieve phase jitter of 65 fs. These features are suitable for 1040 and 100 Gigabit Ethernet interconnections used in data centers and central offices. The SG7050EBN crystal oscillator will be used for wired network equipment. , including operators and enterprises, such as high-end routers and switches.

APS-1 SG7050EBN采用专为低噪声设计的振荡器IC和采用爱普生专用QMEMS(QMEMS结合了石英”,一种具有出色稳定性和精度的压电晶体材料,以采用微制造技术设计的”MEMS”微机系统.结合了MEMS技术的优势和石英材料的基本优势.也是精工爱普生晶振公司注册的商标)工艺制造的高频基波(HFF)AT切晶体(HFF晶体单元是通过光刻工艺蚀刻成倒置台面形状并以高基频振荡的晶体芯片).实现65fs相位抖动.爱普生的HFF晶体技术比传统的三次谐波晶体更加可靠.爱普生晶振公司后续也打算通过逐步发布支持HCSLLVDS输出标准的新产品来解决网络设备中使用的各种差分输出格式.EPSON晶振致力于提高客户的设计自由度,采用高度紧凑的5032(5.0*3.2*1.0mm)封装.

The SG7050EBN uses an oscillator IC designed for low noise and a QMEMS (QMEMS combined with quartz), a piezoelectric crystal material with excellent stability and precision, and a "MEMS" microcomputer system designed with micro-fabrication technology. Combines the advantages of MEMS technology with the basic advantages of quartz materials. It is also a trademark of Seiko Epson Crystal Co., Ltd.) Processed high-frequency fundamental (HFF) AT-cut crystal (HFF crystal unit is etched into an inverted mesa shape by photolithography and High-frequency oscillation crystal chip). Realize 65fs phase jitter. Epson's HFF crystal technology is more reliable than traditional third-harmonic crystal. Epson Crystal's follow-up is also intended to solve network equipment by gradually releasing new products supporting HCSL and LVDS standards. Various differential output formats used in the EPSON crystal oscillator are dedicated to improving the customer's design freedom in a highly compact 5032 (5.0*3.2*1.0mm) package.
