Qantek晶振,贴片晶振,QC5GB晶振,陶瓷面两脚晶振

频率:8.000 - 60.000MHz

尺寸:5.0*3.2*1.4mm

那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

咨询热线:0755-27872782

导航栏

    Qantek晶振,贴片晶振,QC5GB晶振,陶瓷面两脚晶振 QANTEK技术公司成立于2005年,其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商。

    为追求这一愿景,QANTEK制造符合ISO / TS质量标准。

    QANTEK创造了极具竞争力的商业模式,使其能够为原始设备制造商,合同制造商和分销商提供广泛的高可靠性微处理器晶体和晶体振荡器。QANTEK为我们的客户提供高质量的产品,具有竞争力的价格,及时交付,优秀的工程和技术支持,以及在短时间内改变生产要求的灵活性。QANTEK的商业模式是通过在初始设计,原型设计和制造流程中为其提供帮助,与客户发展紧密的长期关系。

    我们的供应渠道组织高效实用。所有的销售,工程和管理职能都在Ft。美国佛罗里达州劳德代尔市。亚洲,欧洲和中东国家的直接产品来自位于德国和香港的三个分销中心之一。所有北美(包括加拿大)和南美的货物都由我们的Ft处理。除非客户另有要求,否则佛罗里达州劳德代尔设施。销售代表和分销商战略性地位于世界各地,并提供本地技术和产品支持。

    我们的通孔和表面安装提供的全面产品范围包括:

    石英晶体(XTAL)

    时钟振荡器(XO)

    压控晶体振荡器(VCXO)

    温度补偿晶体振荡器(TCXO)

    烘箱控制晶体振荡器(OCXOs)Qantek晶振,贴片晶振,QC5GB晶振,陶瓷面两脚晶振

    石英晶体滤波器

    陶瓷谐振器

    QANTEK为每位客户分配一位作为主要联系人的客户经理,负责开发QANTEK资源的业务关系以满足每位客户的需求。通过此系统,QANTEK可以保持强大的客户关系,而响应式服务和支持最重要。QANTEK希望成为您首选的频率管理产品供应商.

    QANTEK的频率管理组件产品系列因其可靠性,耐用性和性能而广受认可。我们的产品制造符合国际标准和规格。因此,每一台QANTEK产品都能达到您的期望和超越。此外,我们不断扩大和升级我们的生产流程,以确保利用新技术来保护和永久改善产品性能和完整性。我们的持续增长和极高的客户保留水平证明了这一承诺。

    零缺陷

    通过对IQC,IPQC,QQC测试程序进行广泛的设计,材料控制和检测,质量保证从原材料开始到最终产品,以确保我们产品的高质量。QC / QA实验室不断进行质量保证调查和分析以确保零缺陷标准。Qantek晶振,贴片晶振,QC5GB晶振,陶瓷面两脚晶振TH-1 890

    那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

    贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.Qantek晶振,贴片晶振,QC5GB晶振,陶瓷面两脚晶振TH-2 890

Qantek晶振规格

单位

QC5GB晶振频率范围

石英晶振基本条件

标准频率

f_nom

8.000 - 60.000MHz

标准频率

储存温度

T_stg

-55°C to +125°C

裸存

工作温度

T_use

-20°C to +70°C

标准温度

激励功率

DL

300μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

10-32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

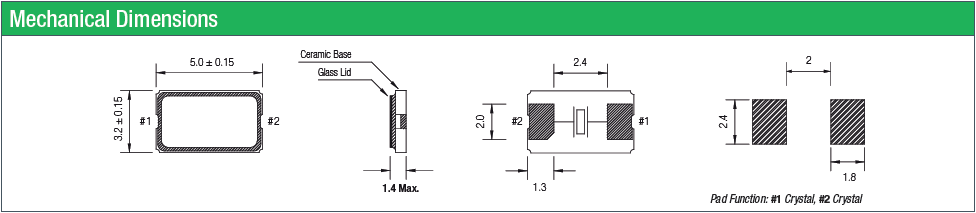

QC5GB 5032

TH-4 890

    晶体振荡器和实时时钟模块,Qantek晶振,贴片晶振,QC5GB晶振,陶瓷面两脚晶振

    所有晶体振荡器和实时时钟模块都以IC形式提供。

    噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

    电源线路

    电源的线路阻抗应尽可能低。

    输出负载

    建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

    未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

    热影响

    重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

    安装方向

    振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

    通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。Qantek晶振,贴片晶振,QC5GB晶振,陶瓷面两脚晶振TH-6 890
