SITIME晶振,可编程晶振,STM硅晶振

当前位置：首页 » 石英晶振 » SiTimeCrystal晶振

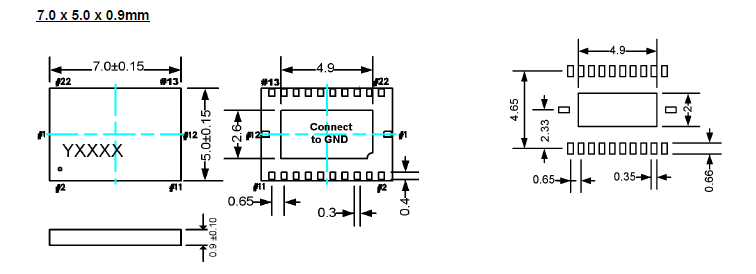

: Sitime晶振,贴片晶振,SiT9103晶振,千兆以太网晶振频率：1-800 MHz尺寸：7.0*5.0*0.9mm

有源石英晶振，无论是温补晶体也好，压控晶振也罢，产品均采用了，离子刻蚀调频技术，比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内

相关产品说明下载PDF文件

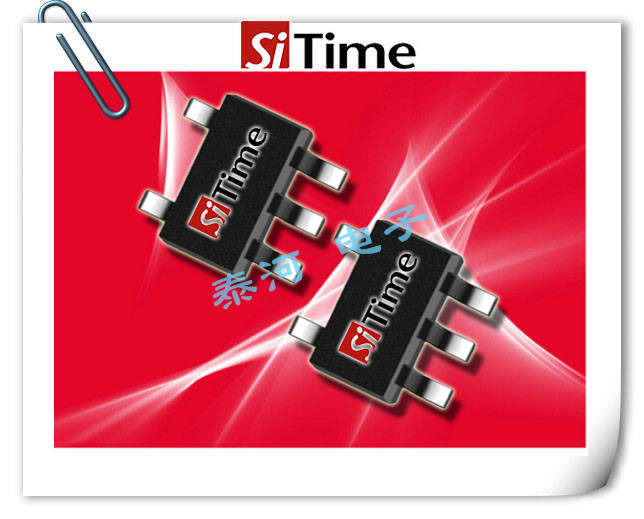

: Sitime晶振,贴片晶振,SiT2001B晶振,高温应用晶振频率：1-110 MHz尺寸：2.9*2.8*1.25mm

小体积有源石英晶体振荡器，在生产时需要在完全净化车间，在密封的机器设备中测良，封装等技术1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

相关产品说明下载PDF文件

: Sitime晶振,有源晶振,SiT8925B晶振频率：115.2M~137MHZ尺寸：2.0x1.6mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

相关产品说明下载PDF文件

: Sitime晶振,有源晶振,SiT8924B晶振频率：1M~110MHZ尺寸：5.0x7.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

相关产品说明下载PDF文件

: Sitime晶振,贴片晶振,SiT8002AA晶振频率：1M~125MHZ尺寸：2.5x2.0mm

可编程晶振就是可以满足任何频点的晶体振荡器,经过频率发生器的放大或缩小后实现各种不同的总线频率.Sitime可编程晶体振荡器采用全自动化半导体工艺（芯片级）,无气密性问题,永不停振.并且集成了温度补偿电路,全温度范围无温漂,-40℃-85℃全温保证；可支持1-800MHZ任一频点,精确致小数点后5位输出.

相关产品说明下载PDF文件

: Sitime晶振,贴片晶振,SiT2025晶振频率：115.2M~137MHZ尺寸：2.9x2.8mm

可编程晶振就是可以满足任何频点的晶体振荡器,经过频率发生器的放大或缩小后实现各种不同的总线频率.Sitime可编程晶体振荡器采用全自动化半导体工艺（芯片级）,无气密性问题,永不停振.并且集成了温度补偿电路,全温度范围无温漂,-40℃-85℃全温保证；可支持1-800MHZ任一频点,精确致小数点后5位输出.

相关产品说明下载PDF文件

: Sitime晶振,贴片晶振,SiT2018晶振频率：1M~110MHZ尺寸：2.9x2.8mm

Sitime可编程晶体振荡器采用全自动化半导体工艺（芯片级）,无气密性问题,永不停振.并且集成了温度补偿电路,全温度范围无温漂,-40℃-85℃全温保证；可支持1-800MHZ任一频点,精确致小数点后5位输出.可编程晶振国际标准QFN封装：7050、5032、3225、2520晶振等.被广泛应用于钟表、数码产品、车载数码、手机、对讲机、数码相机、MID平板电脑,光电技术等通讯设备及各种频率控制设备.

相关产品说明下载PDF文件

Recommended News

爱普生晶振新推出差分输出晶体振荡器: 爱普生晶振新推出差分输出晶体振荡器

日本精工爱普生晶振公司成立于1942年5月,迄今为止已经成了晶振行业较出名的进口晶振品牌,日本爱普生晶振,KDS大真空晶振,SEIKO精工晶振,KYOCERA晶振,NDK晶振均是日系较大晶振品牌供应商.市场竞争力比较大,各大进口晶振品牌制造商也不断的研发生产新产品.

Japan Seiko Epson Crystal Co., Ltd. was established in May 1942. So far, it has become a well-known imported crystal brand in the crystal industry. Japan Epson crystal oscillator, KDS large vacuum crystal oscillator,Seiko crystaloscillator, KYOCERA crystal oscillator, NDK crystal oscillator are Japanese large crystal oscillators. Brand suppliers. The market competitiveness is relatively large, and the major imported crystal brand manufacturers are constantly developing and producing new products.

就在2014年3月26日,爱普生晶振公司推出SG7050EBN晶振.这款石英晶体振荡器型号是下一代的差分输出晶振(差分信号手于高频时钟和数据信号,以实现良好的信号完整性和高抗噪性.如:高精度,高温度,低抖动,低功耗).可实现极低的相位抖动(时钟周期之前的波动,这可能导致数据传输期间的们错误).

On March 26, 2014, Epson Crystal Corporation introduced the SG7050EBN crystal. This quartz crystal oscillator model is the next generation of differential output crystal (differential signal hands on high frequency clock and data signals for good signal integrity and High noise immunity. For example: high precision, high temperature, low jitter, low power consumption. It can achieve extremely low phase jitter (fluctuations before the clock cycle, which may cause errors during data transmission).

SG7050EBN晶振的频率范围在100~175MHZ之间,可以实现65fs的相位抖动.些性能适用于数据中心和中心局使用的1040和100千兆位以太网互连.SG7050EBN晶振将用于有线网络设备使用,包括运营商和企业,如高端路由器和交换机.

The SG7050EBN crystal has a frequency range of 100 to 175 MHz and can achieve phase jitter of 65 fs. These features are suitable for 1040 and 100 Gigabit Ethernet interconnections used in data centers and central offices. The SG7050EBN crystal oscillator will be used for wired network equipment. , including operators and enterprises, such as high-end routers and switches.

SG7050EBN采用专为低噪声设计的振荡器IC和采用爱普生专用QMEMS(QMEMS结合了”石英”,一种具有出色稳定性和精度的压电晶体材料,以采用微制造技术设计的”MEMS”微机系统.结合了MEMS技术的优势和石英材料的基本优势.也是精工爱普生晶振公司注册的商标)工艺制造的高频基波(HFF)AT切晶体(HFF晶体单元是通过光刻工艺蚀刻成倒置台面形状并以高基频振荡的晶体芯片).实现65fs相位抖动.爱普生的HFF晶体技术比传统的三次谐波晶体更加可靠.爱普生晶振公司后续也打算通过逐步发布支持HCSL和LVDS输出标准的新产品来解决网络设备中使用的各种差分输出格式.EPSON晶振致力于提高客户的设计自由度,采用高度紧凑的5032(5.0*3.2*1.0mm)封装.

The SG7050EBN uses an oscillator IC designed for low noise and a QMEMS (QMEMS combined with quartz), a piezoelectric crystal material with excellent stability and precision, and a "MEMS" microcomputer system designed with micro-fabrication technology. Combines the advantages of MEMS technology with the basic advantages of quartz materials. It is also a trademark of Seiko Epson Crystal Co., Ltd.) Processed high-frequency fundamental (HFF) AT-cut crystal (HFF crystal unit is etched into an inverted mesa shape by photolithography and High-frequency oscillation crystal chip). Realize 65fs phase jitter. Epson's HFF crystal technology is more reliable than traditional third-harmonic crystal. Epson Crystal's follow-up is also intended to solve network equipment by gradually releasing new products supporting HCSL and LVDS standards. Various differential output formats used in the EPSON crystal oscillator are dedicated to improving the customer's design freedom in a highly compact 5032 (5.0*3.2*1.0mm) package.
【更多详情】
