Sitime晶振,贴片晶振,SiT8002AA晶振

频率：1M~125MHZ

尺寸：2.5x2.0mm

可编程晶振就是可以满足任何频点的晶体振荡器,经过频率发生器的放大或缩小后实现各种不同的总线频率.Sitime可编程晶体振荡器采用全自动化半导体工艺（芯片级）,无气密性问题,永不停振.并且集成了温度补偿电路,全温度范围无温漂,-40℃-85℃全温保证；可支持1-800MHZ任一频点,精确致小数点后5位输出.

咨询热线：0755-27872782

Sitime-1

SiTime晶振公司,MEMS和模拟半导体公司,提供了业界最好的时间解决方案.我们的团队热衷于解决高性能电子产品中最困难的时间问题.我们已经向世界各地的客户运送了超过6.25亿台设备,占MEMS时间的90%,并且年增长率超过50%.SiTime是MegaChips公司(东京证券交易所:6875)的独立子公司, 主要以生产高精度石英晶体振荡器,可编程晶体振荡器等器件为主.

在过去的几十年里,石英晶体振荡器、时钟发生器和石英晶体谐振器是电子器件中主要的参考计时元件.由于没有其他选择,OEMs和ODMs接受了石英定时装置固有的局限性.现在,有了强大的MEMS谐振器和高性能模拟电路,SiTime晶振公司已经开发出突破石英器件限制的突破性解决方案,研发出高性能贴片晶振,石英晶体振荡器,可编程晶振等.

SiTime石英晶体振荡器可编程架构使最灵活的产品具有更多的特性和超快的领导时间.为电子产品的微型化提供了支持,它提供了行业中最小的包的定时解决方案——小到1.5 x0.8毫米,以及减少组件计数的独特功能.我们的产品通过将多个组件的功能组合在同一个包中来减少董事会空间.半导体公司正在集成我们的硅MEMS谐振器在其SOCs / ASICs中完全消除外部时钟和简化系统设计.

TH-1 890

Sitime晶振,贴片晶振,SiT8002AA晶振,与普通石英晶振,石英晶体,石英振荡器相比,SiTime的MEMS振荡器提供了更高的性能.由于石英设备针对特定的参数进行了优化,因此无法提供基于内存的解决方案提供的组合性能和特性.通过将硅的固有优势与SiTime晶振的专业技术结合起来,我们正在开发具有更多特性、高性能和无与伦比的优点的最具创新性的计时产品石英贴片晶振,石英晶体振荡器.

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

TH-2 890

项目	符号	规格说明	条件
输出频率范围	f₀	1M~125MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.smdcrystal.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

TH-3 890

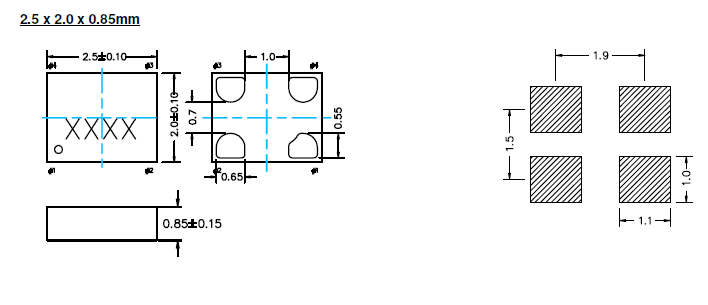

SiT8002AA-2520 OSC

TH-4 890

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.

每个封装类型的注意事项

陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）.尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

（2）陶瓷封装贴片晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

（3）柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏.当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

TH-5 890

Sitime晶振采用系统的方法来解决其产品的环境影响

开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,石英晶振,有源晶振,压控振荡器,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）等产品

采用对环境尽可能健康的生产工艺

在石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体系列产品开发和制造过程中使用对环境健康的、可回收利用的材料

为开发高效的、对环境影响最小的运输系统而工作

无论公司在世界何处,其经营都应保证生产过程和产品符合同等的环境标准.Sitime晶振,贴片晶振,SiT8002AA晶振

确保业务合作伙伴对环境问题同等关注

从事并参与环境领域的研究和开发活动

以公开和客观的方式提供有关其环境影响的信息

SiTime晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.

集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.
