微晶晶振,贴片晶振,VCXO2E晶振,陶瓷面压控晶振

微晶晶振,贴片晶振,VCXO2E晶振,陶瓷面压控晶振频率:5-40MHZ尺寸:5.0*3.2*1.6mm

小尺寸的贴片石英晶振,目前生产上采用了高技术的封装模式,光刻石英晶片技术,并且通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。

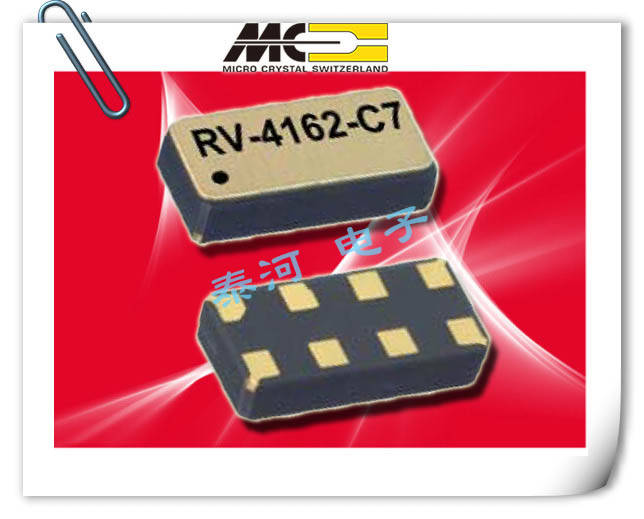

微晶晶振,贴片晶振,RV-4162-C7晶振,CMOS输出32.768K晶振

微晶晶振,贴片晶振,RV-4162-C7晶振,CMOS输出32.768K晶振频率:32.768KHZ尺寸:3.2*1.5*0.8mm

无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振,内部的石英晶片,研磨镀层等技术,均需要采用机器设备运行,那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢?首先,通过滚筒倒边,主要是为了去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

微晶晶振,贴片晶振,RV-2123-C2晶振,5032时钟输出晶振

微晶晶振,贴片晶振,RV-2123-C2晶振,5032时钟输出晶振频率:32.768KHZ尺寸:5.0*3.2*1.2mm

高精度的石英晶体谐振器,是需要在生产前期的各道工序就得采用严格的标准,比如电阻的测量技术:引进一批先进的检测仪器,准确度达到±1ppm(国标标准)。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响:1、测试针本身连接的可靠性;2、测试针同测试管的连接性;3、测试板同测试针的接触问题;4、测试座同电缆的连接;5、小负载的规格测量的规定;6、测试板π头上空测其C0(保留3位以上小数)7、测量环境、操作方法等管制。

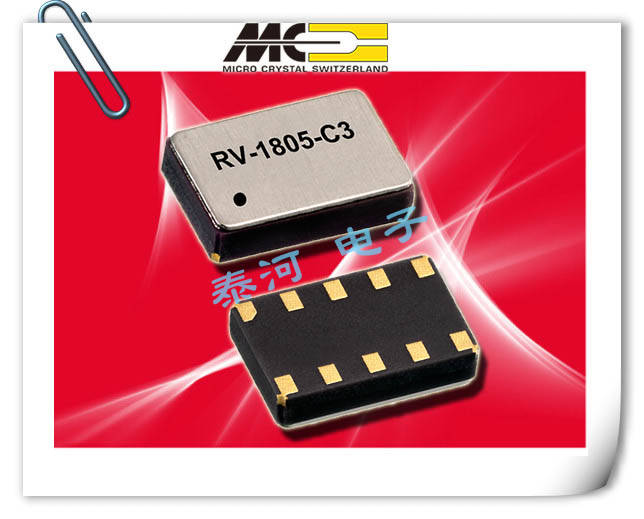

微晶晶振,贴片晶振,RV-1805-C3晶振,32.768KHZ XTAL模式晶振

微晶晶振,贴片晶振,RV-1805-C3晶振,32.768KHZ XTAL模式晶振频率:32.768KHZ尺寸:3.7*2.5*0.9mm

贴片石英晶振3725mm尺寸系列,晶体内部采用了真空封装技术,是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

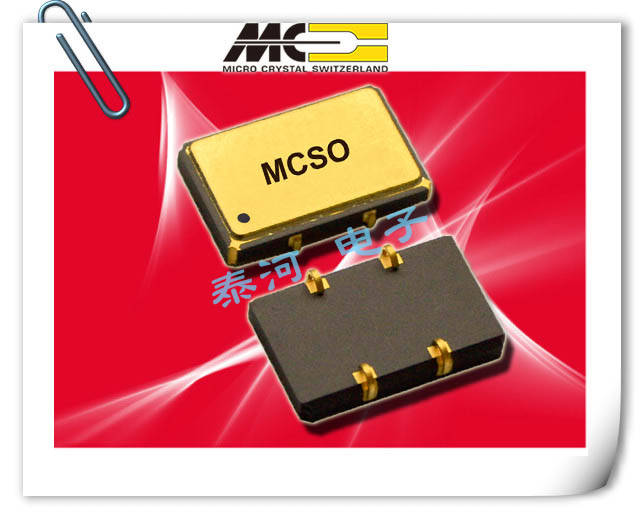

微晶晶振,贴片晶振,MCSO晶振,高性能军工用晶振

微晶晶振,贴片晶振,MCSO晶振,高性能军工用晶振频率:10KHZ-225MHZ尺寸:14.1*9.3*2.4mm

6035mm5032mm4025mm贴片晶振系列,其产品晶体晶片采用了真空退火技术:高真空退火处理是消除在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,通过合理的真空退火技术可提高产品的主要参数的稳定性,提高产品的年老化特性。

微晶晶振,贴片晶振,MCSO6晶振,3522时钟晶振

微晶晶振,贴片晶振,MCSO6晶振,3522时钟晶振频率:10KHZ-155MHZ尺寸:3.5*2.2*1.2mm

小型表面贴片晶振,标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

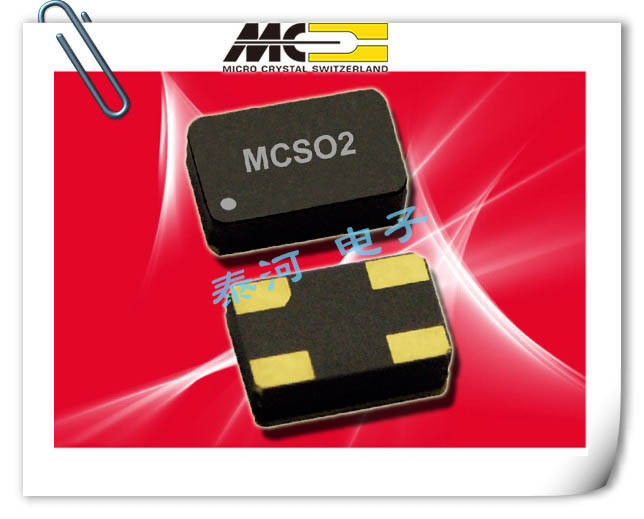

微晶晶振,贴片晶振,MCSO2晶振,陶瓷面有源晶振

微晶晶振,贴片晶振,MCSO2晶振,陶瓷面有源晶振频率:10KHZ-225MHZ尺寸:5.0*3.2*1.6mm

那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

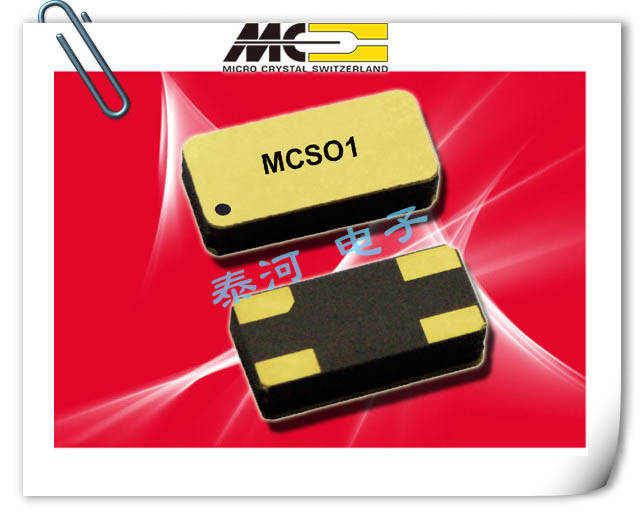

微晶晶振,贴片晶振,MCSO1晶振,8040有源晶振

微晶晶振,贴片晶振,MCSO1晶振,8040有源晶振频率:10KHZ-225MHZ尺寸:7.86*3.6*2.0mm

随着科技数码产品的小型化发展,晶体元件的尺寸也从最初的插件庞大体积演变成目前的多种规格SMD小尺寸趋势,目前晶体内部的石英晶片已经达到了+-0.002mm以内了,由于很多晶振厂家在生产小尺寸时所产生的问题,晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强。

微晶晶振,贴片晶振,OV-7604-C7晶振,3215工业级晶体振荡器

微晶晶振,贴片晶振,OV-7604-C7晶振,3215工业级晶体振荡器频率:32.768KHZ尺寸:3.2*1.5*1.0mm

低频晶振可从7.98MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

微晶晶振,贴片晶振,OM-7605-C8晶振,低功率有源晶振

微晶晶振,贴片晶振,OM-7605-C8晶振,低功率有源晶振频率:32.768KHZ尺寸:2.0*1.2*0.7mm

高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

微晶晶振,石英晶振,MS3V-T1R晶振,弯脚手机晶振

微晶晶振,石英晶振,MS3V-T1R晶振,弯脚手机晶振频率:32-100KHZ尺寸:1.4*-5.2mm

此款SMD晶体并且可以承受回流焊接的高温,波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性.

微晶晶振,石英晶振,MS1V-T1K晶振,消费电子产品用晶振

微晶晶振,石英晶振,MS1V-T1K晶振,消费电子产品用晶振频率:32-100KHZ尺寸:6.1*2.0mm

日本进口贴片晶振品牌【EPSON】日本爱普生【SEIKO】日本精工【KDS】日本大真空【CITIZEN】日本西铁城【RIVER】日本大河【kyocera】日本京瓷32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式。

微晶晶振,石英晶振,DS26晶振,DS15晶振,DS10晶振

微晶晶振,石英晶振,DS26晶振,DS15晶振,DS10晶振频率:32.768KHZ尺寸:2.0*6.0mm,1.5*5.0mm,1.0*4.3mm

泰河电子公司主要生产的32.768K音叉型石英晶体谐振器产品具有以下几种规格,∅3*8,∅2*6,我公司所有材料均是来自日本进口,封装测试设备采用日本精工仪器设备,并且从日本聘请高级技术工程师,我司所生产的32.768K晶体具有一致性良好,频率稳定度高,耐抗震强,每批次出厂均采用24小时老化测试。

微晶晶振,贴片晶振,CM9V-T1A晶振,1610千赫晶振

微晶晶振,贴片晶振,CM9V-T1A晶振,1610千赫晶振频率:32.768KHZ尺寸:1.6*1.0*0.5mm

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率。32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品。

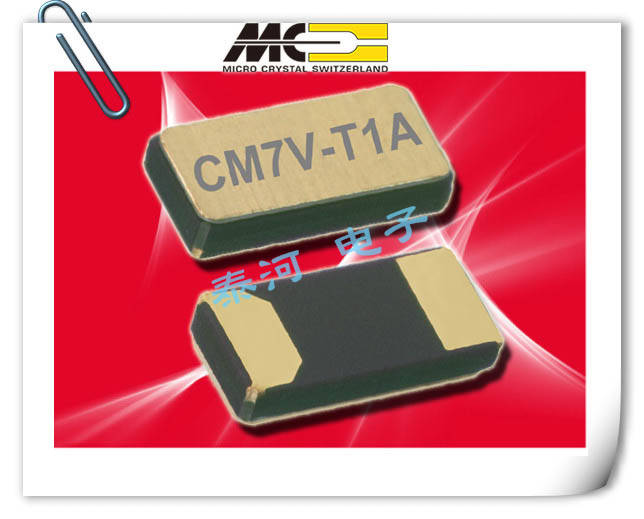

微晶晶振,贴片晶振,CM7V-T1A晶振,汽车电子晶振

微晶晶振,贴片晶振,CM7V-T1A晶振,汽车电子晶振频率:32.768KHZ尺寸:3.2*1.5*0.65mm

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

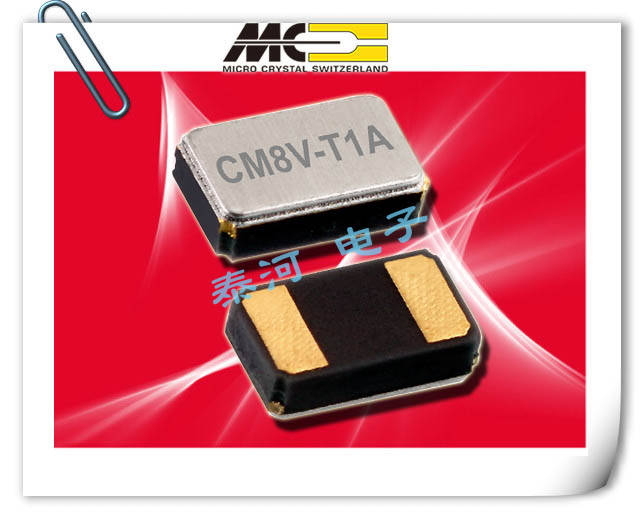

微晶晶振,贴片晶振,CM8V-T1A晶振,笔记本电脑用晶振

微晶晶振,贴片晶振,CM8V-T1A晶振,笔记本电脑用晶振频率:32.768KHZ尺寸:2.0*1.2*0.6mm

有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内

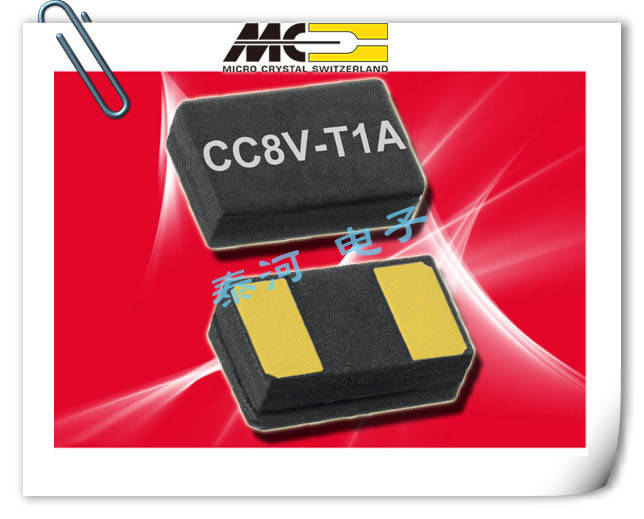

微晶晶振,贴片晶振,CC8V-T1A晶振,计量晶振

微晶晶振,贴片晶振,CC8V-T1A晶振,计量晶振频率:32.768KHZ尺寸:2.0*1.2*0.6mm

小体积有源石英晶体振荡器,在生产时需要在完全净化车间,在密封的机器设备中测良,封装等技术1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

微晶晶振,贴片晶振,CC5V-T1A晶振,医疗专用晶振

微晶晶振,贴片晶振,CC5V-T1A晶振,医疗专用晶振频率:32.768KHZ尺寸:4.1*1.5*0.9mm

SMD晶体3225mm尺寸,2520mm,2016mm等尺寸,在生产工艺上采用了高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

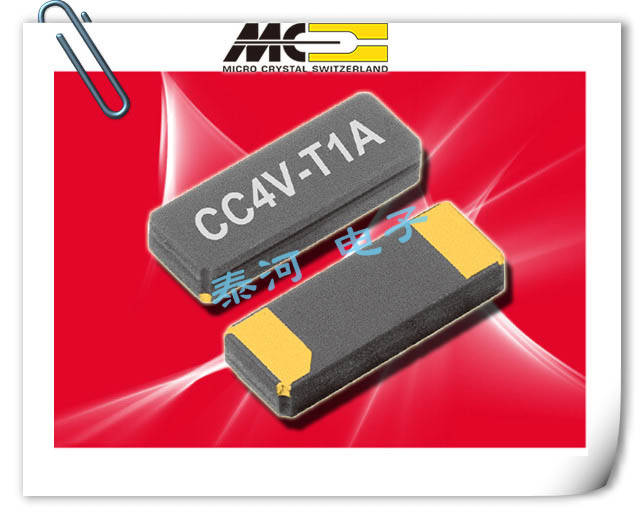

微晶晶振,贴片晶振,CC4V-T1A晶振,瑞士制造晶振

微晶晶振,贴片晶振,CC4V-T1A晶振,瑞士制造晶振频率:30KHZ-1.0MHZ尺寸:5.0*1.9*0.9mm

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

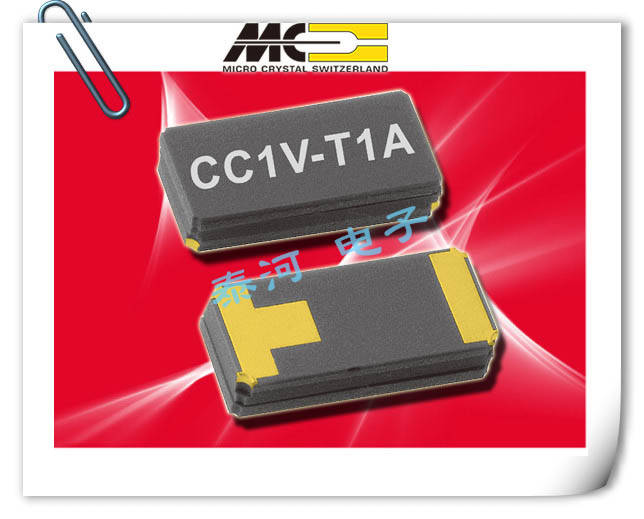

微晶晶振,进口千赫兹晶振,CC1V-T1A晶振

微晶晶振,进口千赫兹晶振,CC1V-T1A晶振频率:10.000KHz~2000KHz尺寸:8.0*3.7*1.75mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
