微晶晶振,贴片晶振,RV-2123-C2晶振,5032时钟输出晶振

频率：32.768KHZ

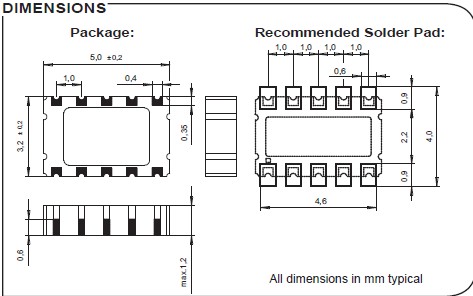

尺寸：5.0*3.2*1.2mm

高精度的石英晶体谐振器，是需要在生产前期的各道工序就得采用严格的标准，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响：1、测试针本身连接的可靠性；2、测试针同测试管的连接性；3、测试板同测试针的接触问题；4、测试座同电缆的连接；5、小负载的规格测量的规定；6、测试板π头上空测其C0值(保留3位以上小数)；7、测量环境、操作方法等管制。

咨询热线：0755-27872782

相关产品说明下载PDF资料

WJ-2

微晶晶振,1978年成立于瑞士格伦兴,为Swatch Group的供货商,提供手表音叉式晶体的产品.

而今,微晶已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz)、实时时钟模块、晶振和OCXO晶体振荡器,有源晶振等多个领域的领导供货商,为世界一流的终端产品制造商提供从设计到量产的全方位支持,服务范围涵盖手机、计算机、汽车电子、手表、工业控制、植入式医疗及其他高可靠性产品.微晶晶振,贴片晶振,RV-2123-C2晶振,5032时钟输出晶振

微晶晶振,贴片晶振,RV-2123-C2晶振,5032时钟输出晶振，高精度的石英晶体谐振器，是需要在生产前期的各道工序就得采用严格的标准，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。

如下方面都会对测量结果带来影响：

1、测试针本身连接的可靠性；

2、测试针同测试管的连接性；

3、测试板同测试针的接触问题；

4、测试座同电缆的连接；

5、小负载的规格测量的规定；

6、测试板π头上空测其C0值(保留3位以上小数)；

7、测量环境、操作方法等管制。

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.微晶晶振,贴片晶振,RV-2123-C2晶振,5032时钟输出晶振 TH-2 890

微晶晶振	单位	RV-2123-C2晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40°C ~+85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 ~±500 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100× 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	4.0pF~12.5pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL = 1.0μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

TH-3 890

TH-4 890

自动安装时的冲击，微晶晶振,贴片晶振,RV-2123-C2晶振,5032时钟输出晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●安装示例

(4)DIP 音叉晶体产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。微晶晶振,贴片晶振,RV-2123-C2晶振,5032时钟输出晶振
