TAITIEN新款32.768kHz晶振系列的技术创新
TAITIEN新款32.768kHz晶振系列的技术创新
在万物互联的数字化浪潮下,从手腕上的智能穿戴设备,居家环境中的智能家居传感器,到工业现场的边缘采集节点,便携式医疗监测设备,几乎所有具备计时,唤醒,事件记录功能的电子产品,都离不开一颗稳定可靠的实时时钟(RTC)时钟源.32.768kHz作为实时时钟领域的经典基准频率,因恰好为2¹?(32768),经过15次二分频之后,可精准输出1Hz秒脉冲信号,成为全球电子行业RTC模块的通用标准频率,数十年间始终在计时元器件中占据不可替代的核心地位.
随着电子产品持续向轻薄化,微型化,长续航,高可靠方向迭代,传统32.768kHz音叉晶振逐渐暴露出诸多局限.一方面消费电子,IoT设备PCB布板空间持续压缩,对晶振封装尺寸提出严苛要求;另一方面电池供电产品对静态功耗极度敏感,微小的电流损耗都会直接缩短设备续航时间;而工业,车载,医疗类设备,还要求时钟源在高低温,振动,湿度波动等复杂工况下,依然保持长期稳定的计时精度,低年老化率也成为产品长期稳定运行的硬性指标.
面对行业的多重需求挑战,台湾泰艺电子TAITIEN持续深耕石英晶振与时频器件研发,重磅推出全新一代32.768kHz晶体振荡器产品矩阵,覆盖音叉晶体,XO晶体振荡器,TCXO温补晶体振荡器三大品类,兼顾消费级低成本选型与高端场景超高精度计时需求,以小型封装,微安级功耗,宽温域高稳定性的核心优势,为全球硬件设计工程师提供一站式RTC时钟解决方案.
深圳市泰河盛电子有限公司作为TAITIEN泰艺品牌正规授权代理,长期深耕华南电子元器件市场,常备泰艺全系列晶振现货库存,可快速提供样品测试,BOM选型评估,批量供货配套服务.有项目选型,样品申请,批量询价需求,欢迎来电咨询:0755-27872782.本文将从底层原理,产品架构,核心技术,落地应用,选型方案,供应链服务等多个维度,对TAITIEN全新32.768kHz晶体振荡器系列进行全面解读.
一,32.768kHz时钟源底层逻辑:为什么RTC离不开这颗石英器件
想要读懂TAITIEN新款32.768kHz晶振系列的技术创新,首先需要理解石英计时器件的基础原理,以及32.768kHz频率在电子系统中的特殊价值.
石英晶体的核心工作原理是压电效应:当石英晶片受到交变电场激励时,会产生机械振动;反之,石英晶片受到外力振动,又会产生对应的电信号.当激励频率与晶片固有谐振频率一致时,会发生谐振,输出稳定,精准的频率信号.石英晶体的谐振频率由晶片切割角度,厚度,外形尺寸决定,这也是晶振厂商通过晶片工艺设计,定制不同频率,不同温度特性晶振产品的底层基础.
32.768kHz之所以成为RTC实时时钟的标准频率,核心原因就是32768=2¹?.数字芯片内部只需要简单的15级二分频电路,无需复杂锁相环,就可以直接分频得到1Hz的秒信号,用来驱动秒,分,时,日,月,年的计时计数.这种分频方案电路结构简单,占用芯片资源少,功耗极低,完美适配低功耗MCU,RTC芯片设计,因此从早期的电子表,主板时钟,一直沿用至今天的物联网终端.
行业内通常将32.768kHz石英器件分为两大类:晶体(XTAL,无源晶振)与晶体振荡器(XO,有源晶振).无源音叉晶体仅包含石英晶片本体,需要搭配外部MCU/RTC内部振荡电路才能起振,成本优势突出,但对PCB布线,负载电容匹配要求高,在低温,小信号激励场景下存在起振失败风险;而有源晶体振荡器XO,内部集成石英晶片+专用振荡ASIC电路,上电直接输出标准CMOS时钟信号,无需外部匹配电容,简化硬件设计,抗干扰能力更强,可靠性更高.传统高端场景还会选用TCXO温补晶振,内置温度补偿电路,抵消温度变化带来的频率漂移,实现全温域超高计时精度.
TAITIEN本次全新32.768kHz晶振系列,突破传统音叉方案的设计瓶颈,同时保留成熟音叉产品线,新增基于AT-Cut切割工艺的微型有源XO产品,形成多层次产品矩阵,打破尺寸,功耗,精度三角矛盾,让硬件工程师可以根据项目定位灵活选型.
二,TAITIEN全新32.768kHz晶体振荡器系列产品矩阵详解
2.1OZ-D/OZ-I微型AT-Cut有源XO晶体振荡器(本次主推新品)
OZ系列是本次发布的核心新品,也是业界率先实现2.05×1.65mmSMD贴片封装的AT-Cut32.768kHz有源晶振,封装厚度仅0.75mm,在极小体积内集成AT切割石英晶片与泰艺自研FormosaASIC振荡芯片.
封装规格:2.05×1.65×0.75mm贴片封装,标准SMD编带包装,兼容SMT自动化贴装与无铅回流焊工艺;
频率:32.768kHz,CMOS电平输出;
功耗特性:最大工作电流仅1.4μA,支持1.5V,1.8V低电压工作版本,部分型号支持低至0.9V供电,完美适配锂电池,纽扣电池供电系统;
温度特性:OZ-D系列工业温度范围-40℃~+105℃,全温域频率稳定度可达±25ppm;OZ-I版本扩展至-40℃~+125℃,最高精度版本稳定度低至±20ppm,连续工作24小时计时误差仅1.8秒;
启动性能:最快2ms快速启动,设备唤醒时可以瞬间输出稳定时钟信号,解决传统晶振低温下启动缓慢的问题;
长期稳定性:年老化率低至±3ppm/年,长期使用下计时漂移极小,设备多年无需校时.
AT-Cut切割工艺是OZ系列最大技术亮点.对比传统音叉切割晶片,AT切割石英晶体拥有更平坦的温度-频率特性曲线,在宽温度区间内频率漂移远小于音叉晶振,Q值更高,抗老化能力更强.过去AT-Cut晶振大多体积偏大,很难做到2mm级别微型封装,TAITIEN泰艺晶振通过晶片微加工,封装结构优化,ASIC低功耗设计,攻克了微型AT-Cut晶振量产难题,让高端RTC计时方案也能使用超小型贴片器件.
2.2XD系列微型音叉无源晶体XTAL(高性价比配套方案)
针对成本敏感,PCB空间受限的消费类项目,TAITIEN同步升级XD系列音叉无源32.768kHz晶体,提供全尺寸微型贴片产品线,也是市面封装选择最丰富的音叉晶振系列之一TAITIENEL...:
XD1210:1.2×1.0mm超微型贴片,32.768kHz,公差±20ppm;
XD1610:1.6×1.0mm贴片,主流微型穿戴常用型号;
XD2012:2.0×1.2mm贴片;

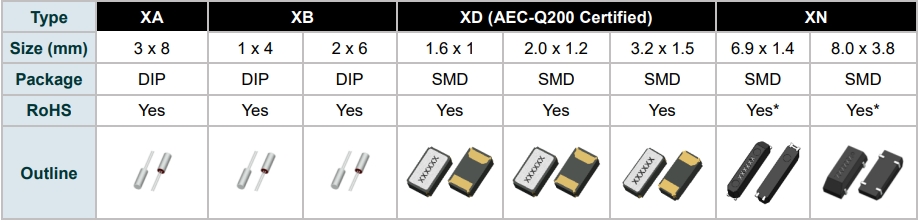

XD3215:3.2×1.5mm贴片,消费电子最通用标准封装;所有XD音叉晶体激励功率最大仅0.5μW,不会造成谐振时频率偏移,年老化率低至±3ppm/年,公差可达±20ppm,采用编带包装,适配高速SMT产线回流焊,可兼容瑞萨,ST,芯源等主流品牌MCU,RTC芯片.插件版本XB系列,包含?1×4.6mm,?2×6mm,?3×8mm圆柱插件晶体,适配传统PCB设计方案.无源音叉晶体方案成本更低,适合具备RTC内置振荡电路的芯片方案,是大批量消费产品的优选.
2.3TX-D系列32.768kHzTCXO温补晶体振荡器(超高精度旗舰)
针对工业仪表,便携式医疗设备,高端智能表计这类对计时精度要求极高的场景,TAITIEN配套推出TX-D系列32.768kHz温补晶振,内置温度补偿电路,自动抵消温度变化带来的频率漂移:封装尺寸3.2×2.5mm,-40℃~+85℃区间频率稳定度±5ppm;拓展温宽版本-40℃~+105℃稳定度±8ppm,远超普通XO晶振,适合多年无需人工校时的现场终端,例如工业无线传感器,智能水表电表,医疗监护设备.
整套TAITIEN全新32.768kHz产品矩阵,从低成本无源音叉晶体,到微型低功耗有源XO,再到工业级高精度TCXO,实现全档位覆盖,工程师可以基于产品定位,功耗预算,精度指标,PCB空间,自由选择最合适的型号.深圳市泰河盛电子作为TAITIEN授权代理,全系列型号常备现货,可提供样品免费测试评估,需要选型协助,欢迎致电0755-27872782.
三,五大核心技术优势,重新定义低功耗精密计时器件
TAITIEN新款32.768kHz晶振系列不是简单的封装迭代,而是在石英晶片加工,ASIC电路设计,封装可靠性,功耗控制多维度实现技术突破,五大核心优势,直击当前电子产品设计痛点.
3.1极致小型化,释放PCB宝贵布局空间
当前硬件产品设计的核心矛盾之一,就是越来越多功能模块需要塞进更小的结构内.智能手环,TWS耳机,无源物联网传感器等产品内部空间寸土寸金,PCB面积每节省1平方毫米,都能为电池,传感器,天线留出更多空间,直接提升产品续航与性能.
TAITIENOZ系列有源XO做到2016石英晶振,XD1210无源音叉晶体仅1.2×1.0mm,属于行业第一梯队微型32.768kHz计时器件.传统同性能有源晶振封装大多在3.2×2.5mm以上,OZ系列封装面积直接缩减超过60%.微型SMD贴片外形,引脚布局为行业标准焊盘定义,硬件工程师无需大幅修改PCB库,即可直接替换原有器件,BOM迭代成本低.
同时器件厚度控制优异,OZ系列厚度0.75mm,可适配超薄外壳结构,满足穿戴设备,超薄便携医疗设备的结构限制.不管是单层板,双层板高密度PCB布局,都能轻松适配,有效规避元器件拥挤带来的信号串扰问题.
3.2微安级超低功耗,成倍延长电池续航时间
绝大多数搭载RTC时钟的设备,长时间处于待机休眠状态,MCU主系统断电,只保留RTC时钟持续运行计时.RTC晶振的静态电流,直接决定纽扣电池,锂电池使用寿命.很多IoT传感器,智能水表,要求电池一次性使用5年甚至10年以上,晶振功耗是影响寿命的关键瓶颈.
TAITIENOZ系列有源XO最大工作电流仅1.4μA,支持0.9V超低电压工作.对比市面上同类型有源晶振动辄数微安甚至十几微安的工作电流,功耗优势显著.我们可以简单测算:一颗220mAh纽扣电池,若RTC时钟持续工作电流为1.4μA,理论待机时长可以达到约17.8年;即便考虑电池自放电,环境损耗,也完全可以轻松支撑10年以上设备工作,大幅降低终端产品后期维护,电池更换成本.
XD系列无源音叉晶体同样做了低激励功率优化,最大激励功率0.5μW,适配MCU内部低功耗振荡电路,在无源方案下同样实现极低功耗,适合追求极致成本的电池供电产品.
3.3超宽工作温度范围,全温域维持高精度计时
消费电子,工业设备,户外物联网终端,工作环境温度波动极大.室内智能家居设备温度变化相对平缓,但户外表计,车载周边,工业传感器,需要承受-40℃低温至+85℃,+105℃甚至更高温度环境.普通音叉晶振在高低温环境下频率漂移显著,温度超出范围后计时误差快速放大,出现时间走快,走慢,严重时甚至停振.
TAITIENOZ-IAT-Cut版本支持-40℃~+125℃超宽温域,OZ-D覆盖-40℃~+105℃.AT切割晶片的温度特性曲线平缓,相比传统音叉晶体,高低温下频率漂移大幅降低.OZ-I全温域最高精度版本稳定度±20ppm,意味着设备连续运行24小时,最大计时误差仅1.8秒.对于智能门锁,资产定位标签,工业数据采集器这类需要时间戳记录事件的设备,精准时间戳是数据可信的基础,即便在严寒,高温户外环境,依旧保证时间记录准确.
3.4毫秒级快速启动,低年老化保障长期可靠计时
很多低功耗蓝牙模块晶振设备采用间歇唤醒工作模式,大部分时间深度休眠,需要定时唤醒采集数据,上传信号.此时晶振启动速度至关重要,如果晶振起振慢,会导致唤醒超时,丢包,或者增加额外功耗等待时钟稳定.TAITIENOZ系列有源XO启动时间最快2ms,上电瞬间就输出稳定时钟信号,完美匹配间歇唤醒低功耗系统架构,减少唤醒等待带来的额外功耗损耗.
长期老化性能同样是衡量晶振品质的核心指标.石英晶片会随着时间缓慢发生物理形变,带来频率漂移,也就是老化.TAITIEN全系列新款32.768kHz晶振,年老化率低至±3ppm/年.老化率越低,产品长期使用计时精度衰减越慢,设备出厂多年后依然保持精准时钟,减少后台远程校时频次,降低无线通信功耗,尤其适合部署后难以维护的野外IoT终端.
3.5严苛可靠性验证,适配量产SMT生产流程
TAITIEN所有32.768kHz系列晶振产品,出厂前全部经过全套可靠性测试:高低温循环测试,湿热测试,机械振动,跌落测试,回流焊耐热验证.器件支持标准无铅回流焊工艺,耐受SMT贴装高温,不会在焊接过程出现晶片损伤,频率偏移失效.所有贴片型号采用编带卷带包装,适配全自动高速贴片机,满足大批量工厂量产需求,不会出现供料卡料问题.
同时TAITIEN拥有完整的品质追溯体系,每一批次产品都附带检测报告,方便客户做来料检验,产品质量追溯,满足医疗,工业类产品的质量体系认证要求.深圳市泰河盛电子作为授权代理,可同步提供原厂规格书,测试报告,材质证明等全套资料,方便客户项目认证.
四,多行业落地应用场景:覆盖消费,工业,医疗,物联网全赛道
TAITIEN新一代32.768kHz晶体振荡器系列凭借小型化,低功耗,高稳定三大特性,适配当下绝大多数带RTC计时需求的电子产品,下面针对主流应用场景做拆解.
4.1智能穿戴设备:智能手表,手环,TWS蓝牙耳机
穿戴产品是32.768kHz晶振最大应用市场之一.智能手环,手表内部空间极度紧张,依靠纽扣电池供电,对晶振尺寸,功耗双重要求严苛.晶振一方面负责本地RTC走时,保证时间显示准确;另一方面作为系统休眠唤醒时钟,触发心率,血氧传感器定时采集.TWS耳机同样使用32.768kHz时钟做休眠唤醒,通话计时,充电仓计时管理.
XD1210,XD1610微型无源音叉晶体,以及OZ-D微型有源XO,是穿戴产品优选.微小封装节省PCB空间,微安级功耗延长单次充电使用时长,高低温稳定性保证冬天低温环境下手表计时不漂移.
4.2智能家居与安防设备
智能家居场景包含门窗传感器,人体红外传感器,燃气报警器,智能门锁,摄像头休眠计时模块.这类设备大多电池供电,安装在室内,阳台,温湿度变化大,很多设备要求电池续航3~5年.设备平时休眠,依靠RTC时钟定时唤醒上报状态.TAITIEN32.768kHz晶振低功耗特性,有效延长电池寿命;优良抗湿热可靠性,适应潮湿卫生间,阳台环境.
4.3物联网IoT与智慧城市:智能表计,无源传感器,资产追踪
智能水表,电表,燃气表,以及户外资产定位标签,农业土壤传感器,市政监测节点,属于典型难维护户外IoT终端.设备安装之后,数年无法上门维护,对晶振长期稳定性,低老化,宽温性能要求极高.TX-DTCXO温补晶振,OZ-I宽温AT-Cut有源XO,在-40℃低温到高温暴晒环境,依旧保持高精度计时,保证抄表时间戳,数据采集时序准确,减少远程校时,降低无线通信功耗.
工业现场PLC副模块,无线采集节点,工业网关RTC子模块,环境存在振动,温差大,电磁干扰.OZ系列有源XO内部集成振荡电路,相比无源晶体抗干扰能力更强,不容易受PCB走线干扰导致停振.宽温规格支持工业恶劣工况,稳定的时间戳,保障设备采集数据时序一致性,方便工业系统溯源.
4.5便携式智能医疗设备
手持血氧仪,动态心电记录仪,便携式体温监测设备,这类医疗产品对计时精度,可靠性要求严格,部分产品需要满足医疗行业认证.RTC时钟用于记录监测数据的时间戳,数据的时间准确性直接影响诊断参考价值.TX-D高精度TCXO版本,提供±5ppm超高精度计时,低功耗设计保障设备长时间连续监测,产品稳定性满足医疗设备长期可靠性要求.
五,本地化供应链配套:深圳市泰河盛电子——TAITIEN品牌授权代理
再好的元器件方案,稳定的供货,及时的技术支持,才是项目顺利落地的保障.当前全球元器件供应链波动,很多项目面临晶振交期长,样品难申请,原厂技术对接慢等难题.
深圳市泰河盛电子有限公司,扎根深圳宝安,是TAITIEN泰艺电子正规授权代理商,专注泰艺全系列石英晶振,晶体振荡器,TCXO,OCXO等时频器件销售与技术服务,主营本次全新32.768kHzXTAL/XO/TCXO全系列产品,常备大量现货库存,有效缩短交期,解决客户缺货风险.
我们提供全流程配套服务:
前期选型支持:FAE工程师协助评估项目参数,根据产品温度范围,功耗预算,精度要求,PCB封装,推荐最合适TAITIEN晶振型号,协助BOM替换,对比新旧方案差异,规避设计风险;
样品快速供给:针对研发阶段,可快速安排样品寄送,提供规格书,测试报告,支持客户硬件测试,验证;
批量稳定供货:深圳本地仓库常备现货,小批量试产到大批量量产均可承接,支持分批交货,适配客户生产排期;
售后技术对接:SMT焊接指导,晶振起振,频率漂移等问题技术支持,协助客户解决研发与生产阶段各类元器件相关问题.
无论是消费电子研发项目,工业产品升级,还是医疗,IoT终端的BOM选型,如需了解TAITIEN全新32.768kHz晶体振荡器详细参数,样品申请,价格与交期咨询,欢迎致电深圳市泰河盛电子有限公司:0755-27872782.
六,32.768kHz晶振选型指南,快速匹配TAITIEN产品型号
很多硬件工程师在项目选型时,面对众多32.768kHz晶振型号,容易混淆无源晶体XTAL,有源XO,TCXO之间差异.这里结合TAITIEN新品系列,给出清晰选型逻辑:
低成本消费类项目,MCU自带RTC振荡电路→优先XD系列无源音叉XTAL适用:普通智能家居,入门穿戴,玩具,小家电RTC.优点:成本低,型号丰富,XD3215是通用标准封装;XD1210/XD1610适合超小型PCB.注意:需要匹配负载电容,PCB布线需要注意远离干扰源.
小型化,低功耗,简化硬件设计项目,不想调试负载电容→OZ-D/OZ-I有源XO适用:高端手环,TWS,电池型传感器,想要简化设计,降低起振失效风险.有源晶振上电直接输出时钟,无需外部电容,抗干扰强.OZ-D:-40~+105℃;OZ-I:扩展至+125℃,精度更高.
户外,工业,医疗,对计时精度要求极高,多年免校时→TX-DTCXO温补晶振适用:智能水表电表,便携式医疗设备,野外监测节点.内置温度补偿电路,全温域漂移极小,精度远高于普通XO.
选型关键参数核对清单:
工作温度范围:确认产品最低,最高工作环境温度;
频率稳定度(ppm):ppm数值越小,计时精度越高;
工作电压:确认RTC供电电压,优先匹配低电压版本;
封装尺寸:确认PCB焊盘空间;
功耗指标:电池供电产品重点关注工作电流;
老化率:长期使用设备,优先选择低年老化型号.
如果选型过程中不确定参数匹配,可联系深圳市泰河盛电子,工程师提供免费BOM评估,电话0755-27872782.
七,行业发展趋势:计时元器件持续向着微型化,超低功耗演进
放眼全球电子产业发展,无源物联网,边缘AI,新一代可穿戴设备,便携式医疗设备市场还在持续增长,硬件产品对于RTC时钟源的需求还在不断升级.未来32.768kHz计时晶振,三大发展趋势十分明确:
第一,封装持续微型化.终端产品结构越来越紧凑,毫米甚至亚毫米级封装晶振会成为微型设备主流选择,同时要求微型化之后,不能牺牲功耗与可靠性.TAITIEN本次OZ系列AT-Cut微型XO,正是顺应这个趋势,提前完成技术落地.
第二,功耗持续下探.无源IoT,野外部署传感器应用晶振,目标电池寿命向着10年,15年迈进,RTC作为常年运行模块,微安甚至亚微安级功耗是研发方向,晶振厂商会持续优化晶片与ASIC电路,进一步降低静态电流.
第三,宽温,高稳定,低老化成为刚需.工业,智慧城市,车载周边产品放量,设备工作环境更加复杂,单纯消费级音叉晶振无法满足严苛工况,AT-Cut,TCXO这类高性能方案渗透率将持续提升.
同时,全球供应链格局变化,国内硬件厂商越来越倾向选择综合性能均衡,交期稳定,技术服务完善的台系晶振品牌,TAITIEN泰艺凭借完整的产品矩阵,成熟量产工艺,在低功耗RTC晶振赛道竞争力持续提升.深圳市泰河盛电子依托原厂资源,持续为国内硬件企业提供稳定供货与技术支持,助力国产电子产品的研发迭代.
