遥遥领先的MTI晶振为恶劣军用和机载应用推出了下一代原子基准

2023-10-11 17:26:40

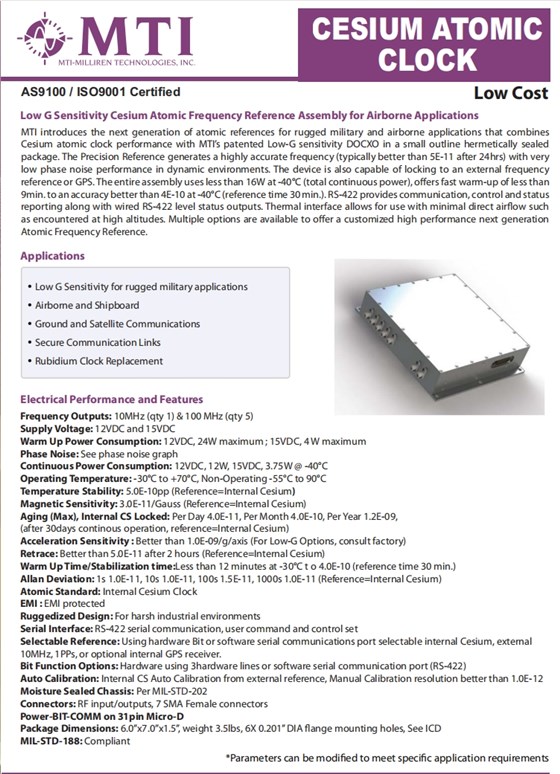

MTI为恶劣的军用和机载应用推出了下一代原子基准,它将铯原子钟性能与MTI-MILLIREN晶振专利的低G灵敏度DOCXO结合在一个小型密封封装中。精密基准电压源产生高度精确的频率(24小时后通常优于5E-11 ),在动态环境中具有极低的相位噪声性能。该器件还能够锁定外部频率参考或GPS。整个组件在-40°C时的功耗低于16W(总持续功率),预热时间不到9分钟。-40°C时的精度优于4E-10(参考时间30分钟。).RS-422提供通信、控制和状态报告以及有线RS-422级状态输出。热接口允许使用最低限度的直接气流,如在高海拔遇到的。多种选项可用于提供定制的下一代高性能原子频率基准。

6

7

设计笔记:基本型号可以根据您的规格在下面所示的性能范围内定制。

电气性能和特点

-频率输出:10兆赫(数量1)和100兆赫(数量5)

-电源电压:12v直流和15v直流

-预热功耗:12VDC,最大24W15伏直流电,最大4瓦

-相位噪声:参见相位噪声图

-持续功耗:12伏直流电,12瓦,15伏直流电,3.75瓦@ -40摄氏度

-工作温度:-30摄氏度至+70摄氏度,非工作时-55摄氏度至90摄氏度

-温度稳定性:5.0E-10pp(参考=内部铯)

-磁性灵敏度:3.0E-11/高斯(参考=内部铯)

-老化(最大值),内部CS锁定:每天4.0E-11,每月4.0E-10,每年1.2E-09,(连续运行30天后,参考=内部铯)

-加速度灵敏度:优于1.0E-09/G/轴(对于低G选项,请咨询工厂)

-重走:2小时后优于5.0E-11(参考=内部铯)

-预热时间/稳定时间:在-30摄氏度至4.0E-10摄氏度时不到12分钟(参考时间为30分钟。)

-艾伦偏差:1s 1.0E-11,10s 1.0E-11,100s 1.5E-11,1000s 1.0E-11(参比=内部铯)

-原子标准:内部铯原子钟

-电磁干扰:EMI保护

-加固设计:适用于恶劣的工业环境

-串行接口:RS-422串行通信,用户命令和控制装置

-可选参考:使用硬件位或软件串行通信端口,可选择内部铯、外部10MHz、1PPs或可选内部GPS接收器。

-位功能选项:硬件使用3条硬件线路或软件串行通信端口(RS-422)

-自动校准:内部CS根据外部基准自动校准,手动校准分辨率优于1.0E-12

-防潮密封机箱:根据MIL-STD-202

-连接器:RF输入/输出,7个SMA母连接器

-31针微型D上的电源位通信

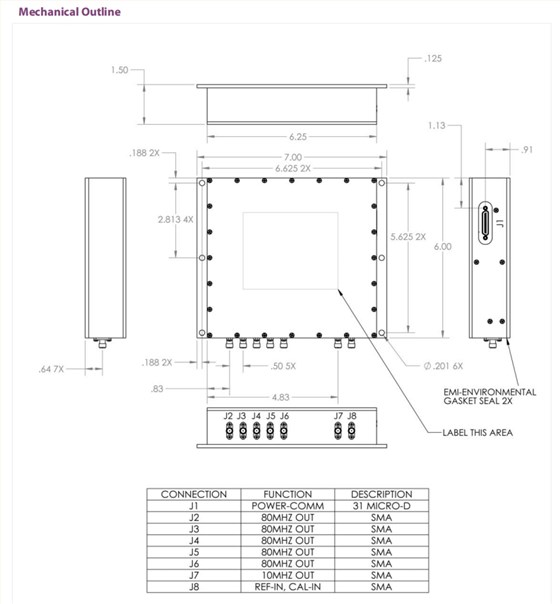

-包装尺寸:6.0英寸x7.0英寸x1.5英寸,重3.5磅,6个直径为0.201英寸的法兰安装孔,参见ICD
