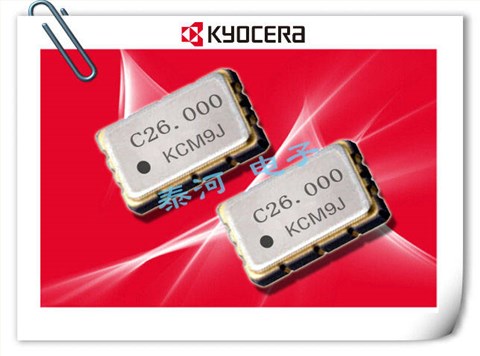

京瓷晶振,贴片晶振,KV7050晶振,KV7050L晶振

京瓷晶振,贴片晶振,KV7050晶振,KV7050L晶振

产品简介

那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。



产品详情

JC-1

京瓷晶振,贴片晶振,KV7050晶振,KV7050L晶振。为打造能让客户满意的质量,京瓷晶振集团制定了“京瓷晶振质量方针”。 所有业务均根据该京瓷晶振品质方针来开展,力争成为全球信赖的企业。另外,从计划阶段着手,致力于为客户提供满意的产品。

京瓷晶振质量方针:

1.优先考虑地球环境与产品安全。

2.坚持客户第一原则,提供富有魅力的产品与服务。

3.从最初开始,正确地工作,成为全球质量领军企业。TH-1 890

那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.京瓷晶振,贴片晶振,KV7050晶振,KV7050L晶振TH-2 890

Kyocera晶振规格

单位

KV7050晶振频率范围

石英晶振基本条件

标准频率

f_nom

7.2-30MHZ

标准频率

储存温度

T_stg

−20-+80℃

裸存

工作温度

T_use

−10-+60℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

TH-3 890

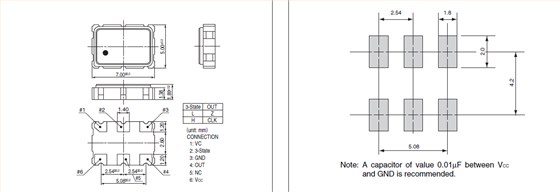

KV7050L-C VCXO-7050 7050 6P

TH-4 890

贴片晶振自动安装时的冲击,京瓷晶振,贴片晶振,KV7050晶振,KV7050L晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

(1)陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

(2)陶瓷封装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

(3)32.768K柱面式圆柱晶振产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

●安装示例

(4)DIP 音叉晶振产品

已变形的引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

(5)SOJ 产品和SOP 产品

请勿施加过大压力,以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。京瓷晶振,贴片晶振,KV7050晶振,KV7050L晶振TH-5 890

京瓷晶振的CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学"。希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献。

京瓷晶振将“防止全球变暖、节能性”、“资源循环性”、“环保、产品安全性”这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念。

京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品。为进行环境友好型产品的设计,京瓷晶振明确了“环境友好理念”。将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的产品定为“环保商品”,并针对所有产品设定了以环境友好理念为基础的评价基准。通过这些努力,在2015年度,环保商品的比例达到了99%。今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力。京瓷晶振,贴片晶振,KV7050晶振,KV7050L晶振TH-6 890
