Q13MC1462003700/MC-146/32.768kHz/12.5pF/7015mm/±100ppm

产品简介

Q13MC1462003700/MC-146/32.768kHz/12.5pF/7015mm/±100ppm，日本EPSON爱普生晶振，进口晶振，型号MC-146，编码为：Q13MC1462003700，是一款小体积晶振尺寸7.0x1.5x1.4mm陶瓷封装，四脚贴片晶振，无源晶振，石英晶体谐振器，32.768K晶振，无铅环保晶振，石英晶体，KHz晶体，陶瓷谐振器，具有小体积轻薄型，耐热及耐环境特点，被广泛用于移动通讯设备，无线网络晶振，蓝牙模块晶振，时钟晶振，钟表电子晶振，电脑主板晶振，汽车电子晶振，医疗设备晶振，数码电子等应用.

产品详情

Q13MC1462003700/MC-146/32.768kHz/12.5pF/7015mm/±100ppm，参数表

项目	符号	MC - 146 / MC - 156		条件
额定频率范围	f_nom	32.768kHz	32 kHz~100 kHz	请联系我们以便获取其它可用频率的相关信息
储存温度	T_stg	-55℃~+125℃		裸存
工作温度	T_use	-40℃~+85℃
激励功率	DL	1.0 uW Max.		工作激励功率0.5 uW Max.
频率公差(标准)	f_tol	±20x10-6 , ±50x10-6	±50x10-6 , ±100x10-6	+25 ℃, DL=0. 1 uW
拐点温度	Ti	+25℃ ±5℃
频率温度系数	B	-0.04x10-6 /℃2 Max.
负载电容	CL	7 pF， 9 pF，12.5 pF		可指定
串联电阻(ESR)	R1	65 kΩ Max.	65 kΩ~25 kΩ
串联电容	C1	1.9 fF Typ.	2.5 fF~0.6 fF
分路电容	C0	0.8 pF Typ.	1.2 pF~0.5 pF
频率老化	f_age	±3x10-6 / year Max.	±5x10-6 / year Max.	+25℃,第一年

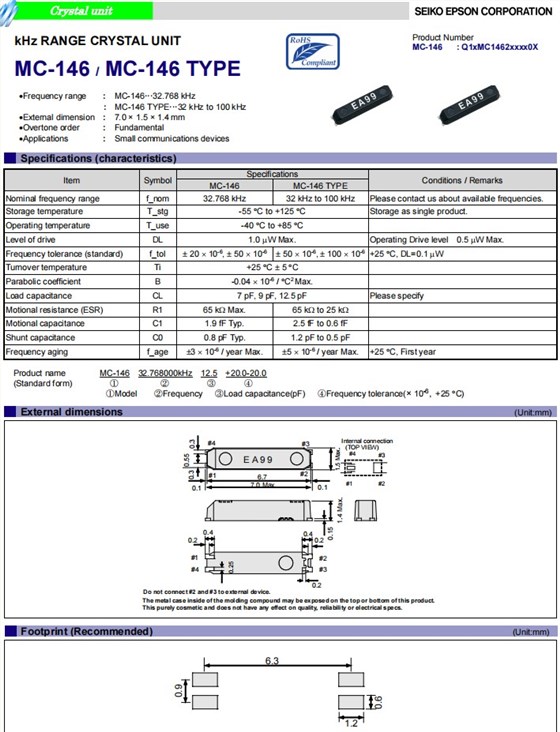

Q13MC1462003700/MC-146/32.768kHz/12.5pF/7015mm/±100ppm，尺寸图

进口晶振	型号	频率	尺寸	负载	频率 @+25°C	工作温度
Q13MC1461000100	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	7 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1461000200	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	12.5 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1461000400	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	9 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1461000600	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	6 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1461005200	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	6 pF	+/-10.0 ppm	-40℃~+85℃
Q13MC1462000100	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	7 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1462000200	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	12.5 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1462000300	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	7 pF	+/-10.0 ppm	-40℃~+85℃
Q13MC1462000400	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	9 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1462000500	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	7 pF	+/-100 ppm	-40℃~+85℃
Q13MC1462000600	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	6 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1462000900	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	7 pF	+/-50.0 ppm	-40℃~+85℃
Q13MC1462001000	MC-146	32.768kHz	7015晶振	12.5 pF	+/-50.0 ppm	-40℃~+85℃
Q13MC1462001100	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	12 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1462001200	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	12.5 pF	+/-30.0 ppm	-40℃~+85℃
Q13MC1462001500	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	7 pF	+/-30.0 ppm	-40℃~+85℃
Q13MC1462001600	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	12 pF	+/-50.0 ppm	-40℃~+85℃
Q13MC1462001700	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	12.5 pF	+/-10.0 ppm	-40℃~+85℃
Q13MC1462001800	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	10 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1462002200	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	8 pF	+/-20.0 ppm	-40℃~+85℃
Q13MC1462003700	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	12.5 pF	+/-100 ppm	-40℃~+85℃
Q13MC1462005300	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	10 pF	+/-10.0 ppm	-40℃~+85℃
Q13MC1462005900	MC-146	32.768kHz	7 x 1.5 x 1.4 mm	8 pF	+/-10.0 ppm	-40℃~+85℃
Q14MC1461001300	MC-146	32.000000 kHz	7 x 1.5 x 1.4 mm	12.5 pF	+/-50.0 ppm	-40℃~+85℃
