GED晶振,6G卫星晶振,SMD100.3C(E/D)-30.000MHz四脚晶振

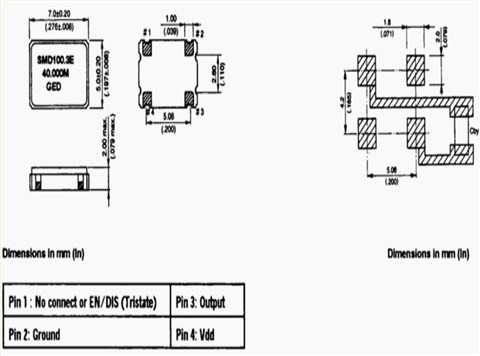

电气参数 | |
频率范围 | 1.0to 133.000MHz |
频率容差 |
±20ppm ±25ppm ±50ppm ±100ppm |
工作温度 | 0°Cto+70°C or –40°Cto 85°C |
储存温度范围 | -55 ~ +125°C |
电源电压 | +5.0VDC±10% |
输入电流 |
1.000MHz to 32.000MHz20mA Max 33.000MHz to 49.000MHz45mA Max 50.000MHz to 69.000MHz50mA Max 70.000MHz to 133.000MHz100mA Max |
对称性 | 50±10% Standard,50±5% Available |
上升/下降时间 | 5nSeconds Typical, 10nSeconds Max |
5nSeconds Typical, 10nSeconds Max | |
输出电平 | VOL : 0.4V MaxVOH : +2.4V Min |
VOL : 0.5V MaxVOH : VDD – 0.5V Min | |
输出负载 | CMOS, compatible, 1~10TTL Gates |
引脚1选项 | No connectionEnable/Disable (Tristate) |
