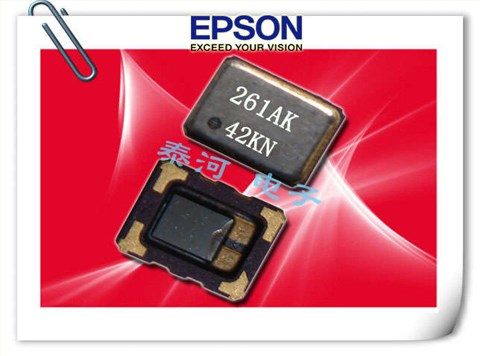

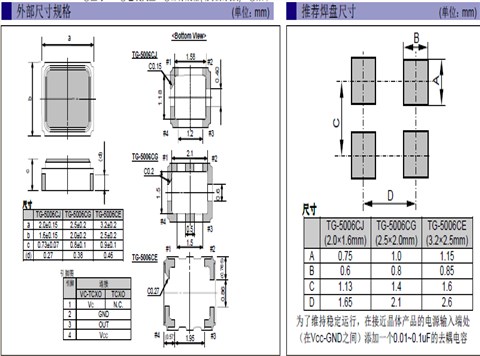

爱普生晶振,温补晶振,TG-5006CG晶振,X1G0038510032晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅。
注意：在石英晶振晶体测量中各个厂家的仪器会存在一定的差距（误差），所以应对晶振晶体测试仪器做特别管制。尤其是小公差产品。目前本公司的标准仪器在品管部。DIP 产品为 250A，SMD晶振产品为 250B。品管部应对公司内每台单机每个月进行一次校对。自动测试机用平移法进行测试。同时保留和记录与不同客户之间的误差。生产中用平移法解决。高精度的频率、电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
13-20MHz,26-40MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8V-3.3V |
1.7 V ~ 3.465 V |
|
储存温度 |
T_stg |
-40℃to +90℃ |
裸存 |
|
工作温度 |
T_use |
-30℃to +85℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
|
|
|
||
|
频率稳定度 |
f_tol |
±2.0 × 10-6 |
+25 °C |
|
功耗 |
ICC |
2.0 mA Max. |
|
|
待机电流 |
I_std |
0.2 mA Max. |
OE=GND |
|
占空比 |
SYM |
40 % to 60 % |
GND 极 (DC 切割) |
|
输出电压 |
VOH |
0.8 Vcc Min. |
|
|
VOL |
0.2 Vcc Max. |
||
|
输出负载条件 |
L_ECL |
10PFMax. |
DC切割电容=0.01 μF |
|
输入电压 |
VIH |
70% VCC Min. |
OE 终端(启用电压) |
|
VIL |
30% VCC Max. |
||
|
上升/下降时间 |
tr / tf |
8ns Max. |
10 % VCC ~ 90 % VCC 极,负载:15 pF |
|
振荡启动时间 |
t_str |
2.0 ms Max. |
在90 % VCC 时，所需时间为0 秒 |
|
频率老化 |
f_aging |
±1.5 × 10-6/ year Max. |
+25 °C |
| X1M0003010002 | XG-2102CA | 212.500000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-100ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010003 | XG-2102CA | 212.500000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-100ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010004 | XG-2102CA | 156.250000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-100ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010006 | XG-2102CA | 100.000000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-100ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010007 | XG-2102CA | 100.000000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-50ppm | ≤60.0mA | IncludedinFrequencytolerance10years | 45to55% |
| X1M0003010008 | XG-2102CA | 150.000000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010009 | XG-2102CA | 150.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-100ppm | ≤60.0mA | IncludedinFrequencytolerance10years | 45to55% |
| X1M0003010010 | XG-2102CA | 150.000000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-100ppm | ≤60.0mA | IncludedinFrequencytolerance10years | 45to55% |
| X1M0003010011 | XG-2102CA | 100.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010012 | XG-2102CA | 133.330000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010013 | XG-2102CA | 150.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010014 | XG-2102CA | 156.250000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010015 | XG-2102CA | 212.500000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010016 | XG-2102CA | 156.250000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-50ppm | ≤60.0mA | IncludedinFrequencytolerance10years | 45to55% |
| X1M0003010017 | XG-2102CA | 133.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010019 | XG-2102CA | 125.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010020 | XG-2102CA | 312.500000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010021 | XG-2102CA | 106.250000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010022 | XG-2102CA | 250.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010023 | XG-2102CA | 200.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
安装时注意事项
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP产品
型号 焊接条件
[ 柱面式 ] C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s
请勿加热封装材料超过+150°C
[ 柱面式 ] CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC,RTC-72421 / 7301DG +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
(2)SMD产品回流焊接条件（实例）
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
尽可能使温度变化曲线保持平滑。
爱普生株式会社EPSON3225晶体振荡器通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低 环境负荷作为一种顾客价值提供给顾客。
创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。
爱普生株式会社EPSON贴片温补补偿晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。
在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。
爱普生TCXO进口振荡器通过与地区的交流及社会贡献活动，为地区的环保做贡献。
将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。
通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。
爱普生有源MHZ系列晶振规格表：
