大真空旗下两款基站用Oscillator性能详细剖析介绍

2021-01-15 13:46:16

大真空旗下两款基站用Oscillator性能详细剖析介绍.

DC7050ASDSA/DSB535SGA是大真空旗下的可用于通信基站的石英晶振产品,其中DC7050AS是一款恒温晶振, DSA/DSB535SGADSA系列是压控温补晶振,DSB系列是温补晶振系列;对于通信基站来说,工作环境的复杂性决定了它所使用的晶体频控元件必须是能够承受复杂环境所带来的的影响.

KDS推出的这两款可适用通信基站的产品分别是OCXO晶振和TCXO晶振;都是采用了该公司先进生产技术生产的性能十分优越的产品;且不说通信技术未来的发展,仅仅5G落地和布局,如今通信晶振市场就呈现出一片光明的大好前景,所以绝大部分晶振厂家都在这样领域加大研发生产力度,都相继推出了诸多性能优越的适用性产品.

大真空旗下两款基站用Oscillator性能详细剖析介绍

KDS推出的这两款中的第一款就是OCXO晶振: DC7050AS (Arkh.5G),参数表如下:

項目

仕様

サイズ

7.3×4.9×2.0 mm

周波数範囲

5100 MHz

電源電圧

+3.3V


消費電力

Max. 1W,
Steady 0.25W(Room Temperature)

周波数温度特性

±30×10-9-40+85

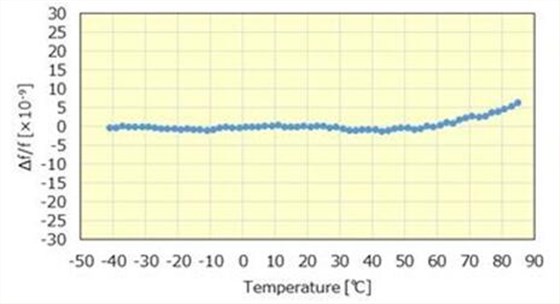

温频特性图如下:

大真空旗下两款基站用Oscillator性能详细剖析介绍

这一系列产品的封装有14*9mm,9*7mm,以及最小的7050;其中最小的7050封装是采用了将Arkh.3G振荡器集成到产品中实现的小体积,KDS晶振官方消息,未来出产的OCXO的封装会更下,达到5032及更小也不是不可能.当然,不仅仅是OCXO实现了通信基站适用,还有TCXO: DSA/DSB535SGA也可以适用,这就是第二款石英晶振.
. TCXO: DSA/DSB535SGA,参数规格如下表

項目

仕様

サイズ

5.0×3.2×1.5 mm

周波数範囲

1052MHz

電源電圧

+3.3V

消費電流

Max. 4mA


周波数温度特性

±50×10-9-40+85
±200×10-9
-40+105

该贴片晶振温频特性及相噪折线图如下:

大真空旗下两款基站用Oscillator性能详细剖析介绍

大真空旗下两款基站用Oscillator性能详细剖析介绍.
