时钟基准元器件是所有嵌入式电子产品的"心跳源",MCU主控,无线通信,传感采集,总线交互等功能,都必须依靠稳定可靠的时钟信号作为时序基准.时钟源的选型,直接决定整机通信稳定性,功耗表现,PCB布局难度,量产良率以及产品长期使用寿命.当前硬件设计中,行业主流时钟方案主要包含RC振荡,石英晶振以及陶瓷谐振器三大类.RC振荡方案成本最低,但天生频率精度差,温漂大,极易受电源纹波与外界电磁干扰,只适合对时序精度要求极低的简易产品;石英晶振频率精度高,低温漂,但其起振速度偏慢,电路设计必须搭配外置负载电容,物料成本更高,同时对PCB布线,布局寄生参数非常敏感,增加硬件调试难度;而muRata村田陶瓷谐振器,依托村田在压电陶瓷,多层陶瓷封装领域数十年深厚的材料研发与量产工艺积淀,在性能,体积,成本,电路易用性之间实现优秀平衡,成为消费电子,工业控制,车载电子,IoT智能硬件领域硬件工程师优先选用的定时元器件.深圳市泰河盛电子有限公司作为muRata村田晶振品牌代理,可为客户提供选型方案评估,样品申请,批量供货,技术配套支持,欢迎来电咨询:0755-27872782.
村田陶瓷谐振器最具标志性的核心技术创新,就是内置负载电容一体化集成设计.传统石英谐振器或是普通第三方陶瓷谐振器,在振荡电路设计阶段,工程师必须在PCB板上额外布设两颗外部负载电容,与谐振器共同构成完整振荡回路.额外增加电容物料,不仅会占用PCB板上宝贵的布板空间,增加BOM清单物料数量,提升采购,仓储,SMT贴片管理成本,还会衍生诸多量产隐患:电容本身容差偏差,PCB走线长短不一带来的寄生电容,周边功率器件带来的电磁干扰,都容易造成起振缓慢,频率偏移,间歇性停振等棘手问题.很多项目研发阶段,工程师需要花费大量时间反复调试电容参数与布线位置,反复打样验证,拉长项目研发周期,延误产品上市节点.
村田凭借自身在MLCC多层陶瓷元器件领域数十年的材料配方,叠层烧结与精密封装工艺积累,将匹配谐振器所需参数的负载电容直接集成在元件内部,实现单颗器件集成完整振荡回路.选用村田内置电容款CERALOCK陶瓷谐振器,振荡电路无需外挂负载电容,原理图设计更加简洁干净,PCB布线难度大幅降低,减少贴片元器件数量,从源头降低虚焊,错料,贴装偏移等SMT贴片不良风险.尤其对于高密度小型板卡,微型传感模组,TWS耳机周边配件,便携智能设备,产品内部空间约束极其严苛,电路板寸土寸金,这项一体化集成技术的优势被进一步放大,助力产品轻薄化,微型化设计落地,大幅减少硬件调试工作量,缩短项目从研发打样到量产落地的周期.
在振荡电气性能层面,村田自研高性能压电陶瓷材料配方,经过长期的材料掺杂配比,高温烧结工艺持续迭代优化,让CERALOCK陶瓷谐振器拥有优异的频率一致性,低抖动特性.对比低成本RC振荡电路,陶瓷谐振器基于压电机械谐振原理工作,输出时钟信号受电源纹波波动,环境电磁干扰的影响更小,输出波形抖动更低,同批次产品频率集中度高,批量生产一致性强.同时陶瓷谐振器独特的机械结构,决定它拥有更快的起振速度,上电瞬间就能迅速建立稳定振荡信号,非常适合需要快速上电唤醒,间歇休眠工作的低功耗IoT设备,电池供电传感产品,能够有效降低产品静态功耗,延长电池续航时间.对于电池供电的无源传感设备,快速起振特性可以缩短唤醒等待时间,减少MCU待机功耗损耗,显著提升整机续航表现.

针对工况严苛的车载应用场景,村田专门开发适配车载总线的陶瓷谐振器系列,精准匹配LS-CAN,HS-CAN,CAN-FD车载通信时序精度要求.汽车电子工作环境复杂多变,常年面临大范围温度交替,持续机械振动,瞬时电压波动,发动机电磁干扰等恶劣条件.发动机舱,底盘区域温度变化剧烈,车辆行驶过程持续振动,同时存在各类电机带来的电磁噪声,对时钟基准稳定性提出极高要求.村田车规级CERALOCK产品工作温度范围可达-40℃~+125℃,在整个宽温区间内频率漂移控制优异,满足AEC-Q100可靠性标准,广泛用于车身控制器,动力电池BMS,车载照明系统,车载传感器,仪表电控单元等车载电子产品.在反复高低温循环,颠簸振动环境下,依旧维持稳定时钟输出,保障车载总线通信不丢包,时序不紊乱,守护整车电控系统可靠运行.
微型化封装工艺,是村田另一大核心技术壁垒.依托成熟稳定的片式陶瓷制造产线,CERALOCK陶瓷谐振器拥有非常丰富的贴片封装规格,持续迭代更小尺寸,超薄型封装,能够适配空间极度受限的硬件方案,例如小型遥控器,无线传感节点,智能穿戴设备,便携医疗小设备.从常规大尺寸封装到小尺寸贴片型号,产品选型矩阵齐全.同时,村田陶瓷谐振器量产工艺成熟,生产制程不依赖贵金属材料,在大批量项目中,可以在满足基础时钟性能前提下,实现更优的综合物料成本.器件贴装完成后基本无需额外振荡电路调试,回流焊完成上电即可稳定起振,极大降低硬件工程师的电路调试压力,减少项目试错成本.
产品可靠性设计贯穿村田CERALOCK全生产流程.从原材料筛选,陶瓷坯体成型,电极印刷,叠层烧结,到元件切割,封装,分选测试,每一道工序都建立严格品控标准.每一款系列产品出厂前,都要完成一系列严苛可靠性测试,包含温度循环,热冲击,机械振动,跌落冲击,回流焊耐热测试,具备出色的抗机械冲击,耐高温焊接应力能力.在工业控制,智能电表,家电主控板这类需要常年不间断连续运行的设备中,能够长期稳定工作,抗老化能力强,降低整机后期故障概率,减少售后维修风险.即使在高湿度,粉尘多的工业现场环境,封装结构也能有效保护内部压电谐振体,保障长期工作稳定性.
为降低工程师选型门槛,村田配套专业时钟元件检索工具,支持根据MCU品牌型号,振荡模式,工作温度,封装尺寸快速筛选匹配的陶瓷谐振器型号,同时提供电路参考设计,详细规格书,应用笔记文档,帮助硬件工程师快速评估方案,规避振荡电路常见设计坑点,例如停振,温漂过大,布线寄生参数干扰等问题.工程师可以提前完成仿真评估,减少样品试错次数,加快项目验证进度.
应用案例
案例一:新能源汽车BMS与车身CAN电控单元
国内多家新能源车企在电池管理系统BMS,车身域控制器项目采用村田CSTNE_G车规级陶瓷谐振器.整车CAN-FD通信对时序稳定性要求高,发动机舱,电池舱温度波动大,振动环境复杂.选用村田内置负载电容CERALOCK,省去两颗外挂电容,简化BMS板PCB布局,缩小控制板面积.在-40℃~+125℃全温域内,时钟频率漂移可控,保障CAN总线通信时序稳定,有效规避通信丢包,节点离线故障.该方案已大批量装车,凭借优异的批量一致性,大幅降低电控单元的产线调试成本与售后故障率.在电池包充放电工况下,面对电压波动与电磁干扰,时钟基准依旧稳定,保障电池电压,温度数据实时上传,是电池安全监控系统可靠运行的基础.
案例二:智能水电表（电力/水务IoT计量终端）
智能电表,超声波水表是CERALOCK经典应用场景.国内多家表计厂商在新一代智能水表,单相智能电表MCU主控电路采用村田陶瓷谐振器.表计设备大多户外安装,长期经受日晒,严寒,潮湿环境,且产品要求10年以上稳定运行.采用村田CERALOCK,主MCU时钟基准稳定,保障计量脉冲采集,数据存储与远程抄表通信时序准确,不会因为时钟漂移造成计量偏差.公用计量仪表对时间基准的微小偏移都十分敏感,一旦时钟漂移过大,会出现抄表数据错乱,计量不准等重大问题.一体化集成方案减少BOM器件数量,降低户外长期工作下元件失效风险,满足公用事业仪表长寿命,高可靠的硬性要求.
案例三:户外工业照明控制器
户外太阳能路灯控制器项目,工作环境夏季外壳高温可达75℃,冬季低温至-10℃,同时存在雷击,电源浪涌干扰.方案选用村田CSTLF系列陶瓷谐振器作为MCU时钟源.该项目之前试用普通RC振荡方案,低温环境下时钟漂移严重,定时策略失效,路灯出现开关灯时间错乱的现象;更换村田CERALOCK之后,上电起振迅速,宽温下时钟稳定,连续多年户外运行无停振,时钟错乱问题.同时省去外置负载电容,PCB布局简化,SMT贴片良率提升,大批量项目有效控制物料成本.设备依靠太阳能供电,低功耗,快速起振的特性也匹配太阳能控制器间歇工作的运行模式.
案例四:小型IoT传感模组与家电主控板
智能家居,无线人体感应传感器,空调/冰箱主控板项目大量采用村田CERALOCK陶瓷谐振器.这类产品PCB空间紧凑,追求低成本,快速量产.某智能家居厂商开发微型人体感应模组,板卡尺寸十分有限,选用村田内置电容陶瓷谐振器,直接节省两颗0402负载电容,释放PCB空间,额外增加电池容量,延长设备续航.器件贴装完成上电即可稳定起振,无需振荡电路调试,十万级批量生产起振良率接近100%,缩短研发周期,加速产品上市.在家电主控板场景,设备需要长期通电运行,面对电压波动和机箱内部温度变化,村田陶瓷谐振器可以持续提供稳定时钟,保障定时,人机交互,数据采集功能正常.
案例五:便携式遥控与消费类小型设备
各类无线遥控器,红外遥控,简易玩具控制板广泛使用村田CERALOCK陶瓷谐振器.遥控器依靠电池供电,对成本,体积,上电响应速度敏感.传统方案需要额外搭配电容,板上空间紧张,SMT多器件带来更高不良率.采用村田一体化陶瓷谐振器,简化电路,遥控器按下按键瞬间快速起振发射红外信号,按键响应灵敏,不会出现按键延迟.大批量消费电子项目,在控制BOM成本的同时,保证整机一致性,广泛应用于电视,空调,车库门,智能开关遥控器等产品.

从产品应用覆盖来看,村田CERALOCK陶瓷谐振器应用场景十分广泛:车规产品用于车载CAN总线电控单元,车身电子;通用工业级产品适配工业传感器,PLC辅助时钟,智能水表电表;消费级产品大量用于智能家居控制器,各类MCU主控板,无线遥控器,消费数码配件,各类低功耗IoT模组.产品线划分完善,拥有通用消费级以及AEC-Q车规级CSTNE_G,CSTCR_G等系列,可根据项目精度等级,温度要求,可靠性指标灵活选型.
深圳市泰河盛电子有限公司,专业muRata村田晶振品牌代理,原厂正规渠道,货源稳定充足.我们可为客户提供全系列muRata村田CERALOCK陶瓷谐振器以及村田晶振相关时钟元器件,配套提供技术选型支持,样品申请,批量报价服务,协助硬件团队评估陶瓷谐振器替代石英晶振方案,解决时钟基准电路设计难题.无论是前期研发样品小批量,还是项目量产大批量需求,均可对接.有村田CERALOCK陶瓷谐振器及muRata全系定时元件需求,欢迎来电咨询:0755-27872782.
村田陶瓷谐振器选型要点与硬件设计注意事项
很多项目使用陶瓷谐振器出现功能异常,大多源于选型阶段没有充分评估工况,或是PCB布局细节处理不当.选型时重点关注四项核心参数:
工作频率:严格匹配MCU芯片官方推荐的振荡频率,村田覆盖4M,8M,12M,16M等单片机最常用主频;
温度等级:普通消费产品选用-20~80℃通用型号;车载,户外电表,野外监测设备优先选择CSTNE_G汽车宽温系列;
是否内置负载电容:绝大多数新项目优先选用内置电容版本,简化外围电路;特殊定制振荡电路才选用无内置电容型号;

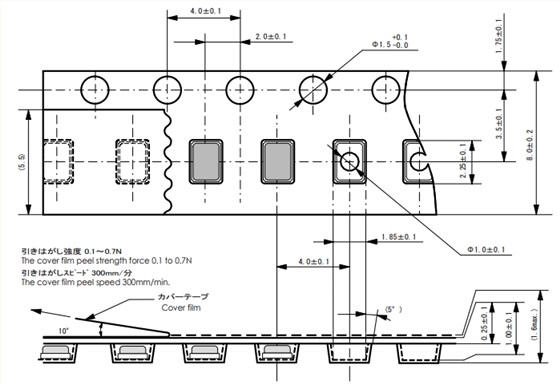

封装形式:大批量SMT自动化生产选用贴片SMD;传统插件老产品电路板选用直插款.
