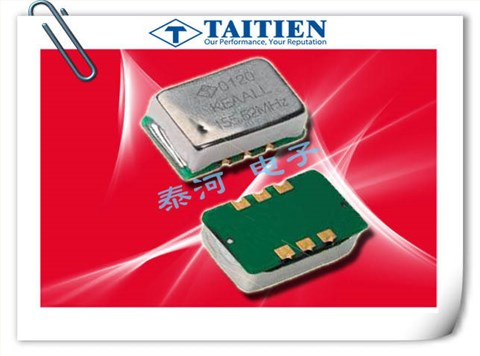

泰艺晶振,VK晶振,压控晶体振荡器

泰艺晶振电子立基台湾，在美国与中国大陆均设有生产据点，营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地，客户使用石英晶体振荡器，有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业。泰艺晶振电子多年来致力于研发创新，部分核心技术是台湾业界的领先者，近年来陆续取得石英相关制造技术专利；未来将持续加强开发，以成为全球石英晶振频控元件领导者之目标迈进。

泰艺电子以严谨的质量管制系统获得客户对产品的信赖度，健全的供应链管理掌握原材物料的来源，满足客户对石英频率元件的需求。泰艺晶振,VK晶振,压控晶体振荡器 TH-1 890

泰艺晶振,VK晶振,压控晶体振荡器；TCXO温补晶振内部晶片焊接模式VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能，产品本身频率精度可以随着电压搞定起伏来自动调整频率，使产品永远控制在一定的频率范围，压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用：调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等
符合RoHS/无铅。

VCXO,压控晶体应用：调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等。泰艺晶振,VK晶振,压控晶体振荡器 TH-2 890

型号		VK晶振(VCXO)
输出频率范围		30-250MHZ
标准频率		77.76/106.25/122.88/125/155.52/156.25/200MHZ
电源电压范围		2.5~3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（30≦f≦65MHz）/+2.0mA max.（65≦f≦250MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦250MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6max./-30~+85℃ ±0.5×10-6,±2.5×10-6max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6max.（VCC±5%）
	负载变化特性	±0.2×10-6max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

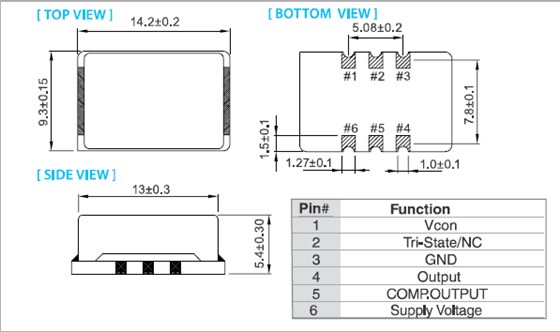

VK-Type 14.2_9.3 VCXO

TH-4 890

1:机械振动的影响

当石英贴片晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管石英晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。泰艺晶振,VK晶振,压控晶体振荡器

2:PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于SMD石英晶振器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。泰艺晶振,VK晶振,压控晶体振荡器
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。泰艺晶振,VK晶振,压控晶体振荡器 TH-5 890

泰艺晶振电子自公司成立以来，秉持对环境保护承诺宣言：『还给后代一个干净的地球』，所有活动应遵从以下政策：
1. 晶振,石英晶振,有源晶振,压控晶振自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击，避免使用会造成污染之原物料及制程；对污染之防治应从根源解决问题，以《不产生、不使用》为最高指导原则。泰艺晶振,VK晶振,压控晶体振荡器
2.若无法避免需产生或使用时，应管制单位产生量及使用量，做持续性之追踪管制、改进并制定预防方案或是降低污染量，水电等消耗性（能）资源使用，应从系统研究改善使用效率，以达成节约能源之目标。
3. 泰艺晶振公司所有活动皆遵循环保法规及承诺，作好绿色设计与生产以及污染预防，减少使用危害环境的原物料，积极节约材料资源，降低对整体环境冲击的影响，实施相关预防矫正、持续改善作业，落实与维护环境保护，响应全球环保运动。
4.藉由环境稽核确认环境改善绩效，使公司所有活动过程均能达成环境目标及标的，并期望透过泰艺晶振公司全体员工共同努力，贡献爱护地球的一份心力。泰艺晶振,VK晶振,压控晶体振荡器
