DSC1003DL2-148.5000T,Microchip监控摄像头晶振,2520mm振荡器,148.5MHz

DSC1003DL2-148.5000T,Microchip监控摄像头晶振,2520mm振荡器,148.5MHz

产品简介

DSC1003DL2-148.5000T,Microchip监控摄像头晶振,2520mm振荡器,148.5MHz美国进口晶振,Microchip晶振,型号:DSC1003,编码为:DSC1003DL2-148.5000T,频率为:148.5MHz,电压:1.8V-3.3V,工作温度范围:-40℃至+105℃,小体积晶振尺寸:2.5x2.0mm封装,四脚贴片晶振有源晶振,石英晶体振荡器。应用于:移动应用程序,消费类电子产品,便携式电子设备,监控摄像头,工业应用。

产品详情

TH-1 890

Ja-1

DSC1003DL2-148.5000T,Microchip监控摄像头晶振,2520mm振荡器,148.5MHz美国进口晶振,Microchip晶振,型号:DSC1003,编码为:DSC1003DL2-148.5000T,频率为:148.5MHz,电压:1.8V-3.3V,工作温度范围:-40℃至+105℃,小体积晶振尺寸:2.5x2.0mm封装,四脚贴片晶振有源晶振,石英晶体振荡器。应用于:移动应用程序,消费类电子产品,便携式电子设备,监控摄像头,工业应用。

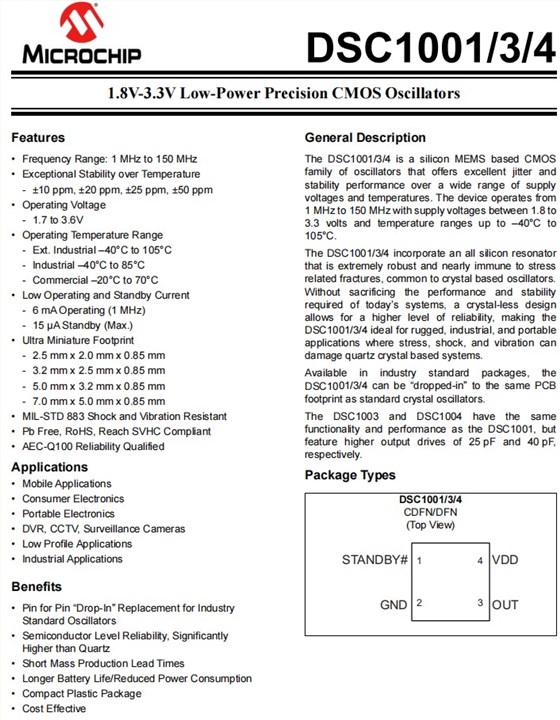

进口晶振DSC1003是一种基于硅MEMS的CMOS系列振荡器,在大范围的电源电压和温度范围内提供优异的抖动和稳定性能。该设备的工作范围为1 MHz至150 MHz,电源电压在1.8至3.3V之间,温度范围高达-40°C至105°CDSC1003包含了一个全硅谐振器,它非常坚固,几乎不受应力相关裂缝的影响,这是石英晶体振荡器常见的。在不牺牲当今系统所需的性能和稳定性的情况下,无晶体设计允许更高水平的可靠性,使DSC1003非常适合坚固、工业和便携式的应用,其中应力、冲击和振动可能会损坏基于石英晶体的系统。

DSC1003DL2-148.5000T,Microchip监控摄像头晶振,2520mm振荡器,148.5MHz,产品特点:

频率范围:1MHz至150MHz
超温度稳定性- ±10 ppm,±20 ppm,±25 ppm,±50 ppm
工作电压- 1.7至3.6V石英晶体振荡器
工作温度范围-外部。工业-40°C至105°C-工业-40°C至85°C-商用-20°C至70°C
低工作和待机电流-6 mA工作(1 MHz)- 15µA待机(最大)
微型尺寸:2.5x2.0x0.85mm,3.2x2.5x0.85mm,5.0x3.2x0.85mm,7.0x5.0x0.85mm
MIL-STD 883防震和抗振动
Pb免费,RoHS,达到SVHC兼容
AEC-Q100可靠性合格

TH-2 890

TH--TC2

DSC1003DL2-148.5000T,Microchip监控摄像头晶振,2520mm振荡器,148.5MHz,规格表

Parameters Sym. Min. Typ. Max. Units Conditions
Frequency F0 148.5
MHz Single Frequency
Frequency Tolerance Δf ±10 ppm Includes frequency variations
due to initial tolerance,
temperature and power supply
voltage
±20
±25
±50
Aging Δf ±5 ppm 1 year @ +25°C
Supply Current, Standby IDD 15 µA T = +25°C
Output Startup Time
(Note 1)
tSU 1.0 1.3 ms T = +25°C
Output Disable Time tDA 20 100 ns
Output Duty Cycle SYM 45 55 %
Input Logic Level High VIH 0.75 x VDD V
Input Logic Level Low VIL 0.25 x VDD V
VDD= 1.8V
Supply Current, No Load IDD 6.0 6.3 mA 1 MHz CL= 0 pF,
R
L= ∞ ,
T = +25°C
6.5 7.1 27 MHz
7.2 8.5 70 MHz
8.3 11.9 150 MHz
Output Logic Level High VOH 0.8 x VDD V –6 mA, DSC1004, CL= 40 pF
0.8 x VDD –6 mA, DSC1003, CL= 25 pF
0.8 x VDD –4 mA, DSC1001, CL= 15 pF
Output Logic Level Low VOL 0.2 x VDD V 6 mA, DSC1004, CL= 40 pF
0.2 x VDD 6 mA, DSC1003, CL= 25 pF
0.2 x VDD 4 mA, DSC1001, CL= 15 pF

TH-3 890

TH--WHP1

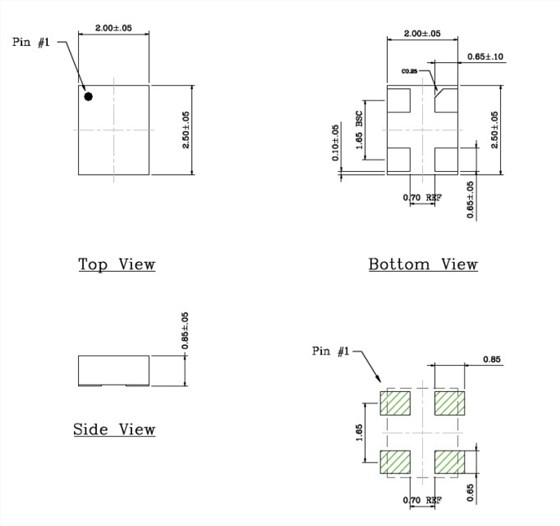

DSC1003DL2-148.5000T,Microchip监控摄像头晶振,2520mm振荡器,148.5MHz,尺寸图

DSC1001,DSC1003,DSC1004.2520

DSC1001,DSC1003,DSC1004

DSC1001,DSC1003,DSC1004-1

原厂代码 品牌 型号 频率 电压
DSC1003DI2-100.0000 Microchip晶振 DSC1003 100MHz 1.8 V ~ 3.3 V
DSC1003DL2-008.0000T Microchip晶振 DSC1003 8MHz 1.8 ~ 3.3V
DSC1003DL2-025.0000T Microchip晶振 DSC1003 25MHz 1.8 ~ 3.3V
DSC1003DL5-020.0000T Microchip晶振 DSC1003 20MHz 1.8 ~ 3.3V
DSC1003DL5-025.0000T Microchip晶振 DSC1003 25MHz 1.8 ~ 3.3V
DSC1003DL2-148.5000T Microchip晶振 DSC1003 148.5MHz 1.8 ~ 3.3V
DSC1003CI5-087.5000 Microchip晶振 DSC1003 87.5MHz 1.8 ~ 3.3V
DSC1003DL2-090.0000T 有源晶振 DSC1003 90MHz 1.8 ~ 3.3V
DSC1003DL2-070.0000T Microchip晶振 DSC1003 70MHz 1.8 ~ 3.3V
DSC1003DL2-100.0000T Microchip晶振 DSC1003 100MHz 1.8 V ~ 3.3 V
DSC1003DL5-100.0000 Microchip晶振 DSC1003 100MHz 1.8 ~ 3.3V
DSC1003DL5-100.0000T Microchip晶振 DSC1003 100MHz 1.8 ~ 3.3V
DSC1003DL5-125.0000 Microchip晶振 DSC1003 125MHz 1.8 ~ 3.3V
DSC1003DL5-125.0000T Microchip晶振 DSC1003 125MHz 1.8 ~ 3.3V
DSC1003DL5-148.5000 Microchip晶振 DSC1003 148.5MHz 1.8 ~ 3.3V
DSC1003DL5-148.5000T Microchip晶振 DSC1003 148.5MHz 1.8 ~ 3.3V
DSC1003AI1-050.0000 Microchip晶振 DSC1003 50MHz 1.8 ~ 3.3V
DSC1003AI1-050.0000T Microchip晶振 DSC1003 50MHz 1.8 ~ 3.3V
DSC1003BE2-012.0000 Microchip晶振 DSC1003 12MHz 1.8 ~ 3.3V
DSC1003BE2-012.0000T Microchip晶振 DSC1003 12MHz 1.8 ~ 3.3V
DSC1003BE2-027.0000 Microchip晶振 DSC1003 27MHz 1.8 ~ 3.3V
DSC1003BE2-027.0000T Microchip晶振 DSC1003 27MHz 1.8 ~ 3.3V
DSC1003CI1-025.0000 Microchip晶振 DSC1003 25MHz 1.8 ~ 3.3V
DSC1003CI1-025.0000T Microchip晶振 DSC1003 25MHz 1.8 ~ 3.3V
DSC1003CI1-050.0000 Microchip晶振 DSC1003 50MHz 1.8 ~ 3.3V
DSC1003CI1-050.0000T Microchip晶振 DSC1003 50MHz 1.8 ~ 3.3V
DSC1003CI5-020.0000T Microchip晶振 DSC1003 20MHz 1.8 ~ 3.3V
DSC1003AE1-050.0000T Microchip晶振 DSC1003 50MHz 1.8 ~ 3.3V
DSC1003AI2-040.0000T Microchip晶振 DSC1003 40MHz 1.8 ~ 3.3V
DSC1003BE5-020.9450T Microchip晶振 DSC1003 20.945MHz 1.8 ~ 3.3V
DSC1003BI1-040.0000T Microchip晶振 DSC1003 40MHz 1.8 ~ 3.3V
DSC1003CL1-019.2000T Microchip晶振 DSC1003 19.2MHz 1.8 ~ 3.3V
DSC1003DE1-048.0000T Microchip晶振 DSC1003 48MHz 1.8 ~ 3.3V
DSC1003DL1-019.2000T Microchip晶振 DSC1003 19.2MHz 1.8 ~ 3.3V
DSC1003DL1-025.0000T Microchip晶振 DSC1003 25MHz 1.8 ~ 3.3V
DSC1003AI2-040.0000 Microchip晶振 DSC1003 40MHz 1.8 ~ 3.3V
DSC1003BI1-040.0000 Microchip晶振 DSC1003 40MHz 1.8 ~ 3.3V
DSC1003CL1-019.2000 Microchip晶振 DSC1003 19.2MHz 1.8 ~ 3.3V
DSC1003DL1-019.2000 Microchip晶振 DSC1003 19.2MHz 1.8 ~ 3.3V
DSC1003DL1-025.0000 Microchip晶振 DSC1003 25MHz 1.8 ~ 3.3V
