[行业新闻]1XXD16367MAA,DSB211SDN晶振,16.367M温补晶振2022年11月22日 10:37

1XXD16367MAA,DSB211SDN晶振,16.367M温补晶振

KDS晶振原厂型号	DSB211SDN
KDS晶振原厂代码	1XXD16367MAA
Device Name 产品名称系列	TCXO(温补晶振)
Nominal Frequency 标称频率	16.367MHZ
Supply Voltage 电源电压	1.8~3.3V
Load Impedance 负载阻抗 (resistance part) (parallel capacitance)	10 kΩ 10 pF
Control Voltage Range 控制电压范围	1.15 V
Operating Temperature Range 工作温度范围	-40~+85℃
Storage temperature 储存温度	-40~+85℃
Current Consumption 电流消耗	1.5 mA
Output Level 输出电平	0.8 Vp-p
Symmetry 对称性	40/60%
Harmonics 谐波	-8 dBc
SIZE 尺寸	2.01.60.9mm

1XXD16367MAA晶振产品尺寸图

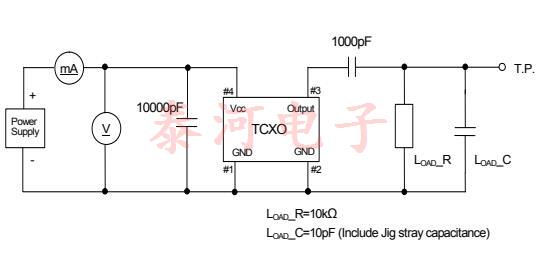

DSB211SDN 16.368M CCT

1XXD16367MAA晶振产品电气表

DSB211SDN 16.368M DQ

关于 1XXD16367MAA,DSB211SDN晶振,16.367M温补晶振 产品安装的注意事项

终端/陆上布局/金属屏蔽孔

1端子A通孔不在底部（安装侧）。
2土地图案布局/金属掩模孔以下土地图案为参考设计。电气特性应满足安装在这片土地上的要求。在测试用地和安装用地不相连的范围内，可以改变接地方式。
1XXB38400MCB|KDS晶振|DSB221SDN晶振|温补晶振
对电特性没有任何影响。面罩厚度建议为0.12毫米。

包装条件
胶带包装
（1）压花胶带格式及尺寸
（2）卷筒数量:最多2000个/卷
（3）胶带规格
不缺产品。
（4）卷筒规格见图3
包装
产品用防静电袋包装。
*湿度敏感度等级：IPC/JEDEC标准J-STD-033/1级
无需干燥包装，无需重新储存后烘烤。

包装箱
最多10卷/包装箱。但是，在少于10卷的情况下，它由任何盒子容纳。
盒子里的空间用垫子填满了。
