在移动通信,可穿戴设备,短距离无线模块等便携电子设备向小型化,高精度,低功耗方向快速迭代的当下,晶体谐振器作为各类电子设备的核心时频器件,相当于设备的"时序心脏",其频率稳定性,温度适配能力与体积控制水平,直接决定了终端设备的运行精度,通信质量与用户体验.76.8MHz高频段凭借稳定的时序特性,已成为5G终端,WIFI6/7无线模块,光模块配套芯片,物联网终端等领域的核心时钟频率,这一频段对晶体谐振器的性能提出了更为严苛的双重要求——既要实现高频信号的稳定输出,满足高速数据传输与精准时序控制的需求,又要从容应对设备运行过程中的温度波动(如可穿戴设备的人体体温变化,户外设备的环境温差,通信模块的芯片发热),同时还要适配便携设备日益紧凑的内部空间,实现小型化封装.作为全球频率控制领域的领军企业,NDK(日本电波工业株式会社)深耕时频技术数十年,凭借深厚的技术积淀,敏锐的行业洞察与严苛的品质追求,精准捕捉市场需求与行业痛点,成功完成NX1210AC内置热敏晶振电阻晶体谐振器76.8MHz规格的研发与量产,以"内置热敏+高频稳定+超小封装"的三重核心优势,精准破解便携电子与时频设备的核心痛点,为各类高端便携场景提供高品质,高可靠的时频解决方案,再次彰显NDK在小型化,高精度晶体器件领域的技术积淀与创新实力,进一步巩固了其在全球时频市场的领军地位.

当前,随着便携电子设备与通信模块的集成度不断提升,设备内部元器件密度持续增加,内部空间日益紧凑,留给时频器件的安装空间愈发有限,这对晶体谐振器的小型化封装提出了极高要求.同时,设备运行过程中,芯片高速运算产生的热量,户外环境的温度波动(从-30℃的严寒到+85℃的酷暑)等因素,极易导致晶体谐振器的频率出现漂移,进而影响设备的通信精度,数据传输稳定性与运行可靠性,甚至引发设备卡顿,死机等问题.传统晶体谐振器未配备任何温度补偿或热敏检测组件,在-30℃至+85℃的常规工作温度范围内,频率偏差难以有效控制,往往超出高端设备的精度要求,无法适配76.8MHz高频段设备的严苛需求;而市面上部分解决方案采用外置热敏电阻进行温度补偿,不仅增加了设备的设计复杂度,占用额外的安装空间,还可能因线路连接不当,接触不良等问题引入干扰,影响时频信号的纯净度,进一步降低设备的运行稳定性.此外,随着5G,可穿戴设备,短距离无线模块,物联网终端等领域的快速发展,76.8MHz作为核心时钟频率,已成为各类高端便携设备的标配,市场对"小型化,高精度,温度自适应"晶体谐振器的需求日益迫切,市场缺口持续扩大,这也成为NDK启动NX1210AC小体积贴片晶振内置热敏电阻76.8MHz晶体谐振器开发工作的核心契机,旨在以技术创新填补市场空白,满足全球客户的个性化需求.

研发背景:精准破局,直击行业三大核心痛点

NDK超小型振荡器在启动NX1210AC内置热敏电阻76.8MHz晶体谐振器研发工作前,组建专业调研团队,深入走访全球便携电子,移动通信,物联网等领域的核心客户,全面梳理客户在实际应用中的痛点与需求,最终明确了当前行业面临的三大核心痛点,为研发工作明确了清晰的方向,划定了重点突破领域,确保产品开发全程贴合实际应用场景,真正解决客户在设备设计,生产与使用过程中遇到的难题,打造兼具性能与实用性的高端产品.

痛点一:温度波动导致频率漂移,影响设备稳定性

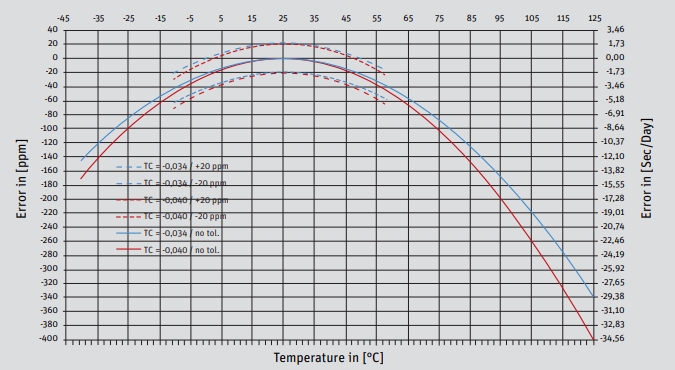

晶体谐振器的频率输出受温度影响极为显著,这是由石英晶体的物理特性决定的,温度的细微变化都会导致晶体谐振频率出现偏差,而便携电子设备(如可穿戴手表,手环,便携式通信模块,物联网传感器)多在户外,室内等不同温度环境下使用,设备内部芯片运行时产生的热量还会导致局部温度波动,进一步加剧频率漂移.传统76.8MHz晶体谐振器未配备任何温度自适应组件,缺乏有效的温度补偿机制,频率温度特性偏差较大,在温度波动时易出现明显的频率漂移,进而导致设备通信卡顿,数据传输误码,时序错乱,定位不准等问题,严重影响设备的运行稳定性与用户体验.据行业权威数据显示,未配备热敏补偿的晶体谐振器,在温度波动10℃时,频率偏差可达到15ppm以上,而高端便携设备对晶体谐振器的频率偏差要求通常不超过±12ppm,传统产品已无法满足高端便携设备的精度要求,成为制约便携电子设备性能提升的核心瓶颈之一.

痛点二:小型化需求与性能提升的矛盾突出

当前,便携电子设备行业普遍追求"轻,薄,小"的设计理念,各类可穿戴设备,便携式通信模块,微型传感器的体积不断缩小,对元器件的体积提出了极高要求,甚至要求元器件封装尺寸控制在1.2×1.0mm以内.传统晶体谐振器若要实现温度自适应,需额外搭配外置热敏电阻,温度补偿电路等组件,不仅增加了设备的设计难度,延长了研发周期,还占用了宝贵的内部空间,与设备小型化发展趋势相悖,无法适配紧凑的设备设计.同时,小型化封装往往会导致晶体谐振器的高频性能下降——封装尺寸缩小会增加晶体的应力残留,影响谐振频率的稳定性,如何在1210mm晶振的超小封装内,同时实现76.8MHz高频稳定输出与内置热敏电阻的温度检测功能,兼顾性能与体积,成为行业内公认的技术难点,众多厂商因无法突破这一技术瓶颈,难以推出符合市场需求的产品.

痛点三:高频段信号纯净度不足,抗干扰能力弱

76.8MHz高频段晶体谐振器在工作过程中,本身就易受设备内部电磁干扰,线路干扰,电源干扰等因素影响,导致信号纯净度下降,噪声增大,进而影响时钟信号的稳定性与精准度.而市面上采用外置热敏电阻的解决方案,其连接线路会进一步引入干扰,形成额外的噪声源,进一步降低时钟信号的纯净度,无法满足5G,WIFI6/7等高端通信场景对信号质量的严苛要求.此外,部分低端晶体谐振器厂商为降低成本,采用劣质石英晶体基材与粗放的加工工艺,在高频工作时易产生大量噪声,信号失真严重,不仅无法保障设备的稳定运行,还可能对设备其他组件造成干扰,进一步制约高端便携设备的性能提升,无法适配高端客户的需求.

核心研发突破:四大技术革新,铸就产品核心竞争力

针对行业三大核心痛点,NDK迅速组建由资深晶体工程师,电路设计师,材料专家组成的专业研发团队,整合数十年在晶体基材培育,精密加工,电路集成,封装工艺等领域的技术积淀,投入大量研发资源,制定详细的研发方案,经过多轮技术攻关,样品测试与迭代优化,攻克了热敏集成,高频稳定,小型化封装等多项技术难题,最终成功完成NX1210AC内置热敏电阻76.8MHz晶体谐振器的开发与量产.该产品在热敏集成,高频稳定,小型化封装,抗干扰能力四大方面实现重大技术突破,打破了行业技术瓶颈,打造出兼具高性能,高可靠性与实用性的高端晶体谐振器产品,完美适配高端便携电子设备的核心需求.

革新一:内置热敏电阻集成设计,实现温度自适应调节

NX1210AC医疗电子晶振最核心的研发突破,在于将高精度热敏电阻与晶体谐振器核心组件实现一体化集成设计,彻底打破了传统"晶体+外置热敏"的分离模式,从根本上解决了温度波动导致的频率漂移问题,同时规避了外置热敏电阻带来的空间占用与干扰问题.研发团队经过反复筛选与测试,选用高精度NTC热敏电阻(负温度系数热敏电阻),该热敏电阻具有温度检测精度高,响应速度快,稳定性强,功耗低等优势,能够精准捕捉温度的细微变化.同时,通过自主研发的特殊封装工艺,将高精度NTC热敏电阻与高Q值石英晶体谐振器精准集成于1.2×1.0×0.55mm的超小SMD封装内,既不占用额外安装空间,又能实时,精准检测晶体谐振器的工作温度,同步将温度数据反馈至设备控制系统,由系统根据温度变化实现频率的动态补偿与自适应调节,确保频率输出始终稳定.

经过NDK研发团队的严苛测试,NX1210AC内置热敏电阻的温度检测精度可达±1℃,能够精准捕捉-30℃至+85℃工作温度范围内的每一处细微温度变化,无论是户外的极端低温,酷暑,还是设备内部的芯片发热导致的局部温度波动,都能被精准检测.同时,配合NDK自主研发的高精度温度补偿算法,该算法经过数千次温度循环测试优化,能够根据热敏电阻反馈的温度数据,实时对晶体谐振频率进行动态补偿与校准,可将频率温度特性偏差严格控制在±12ppm以内,频率偏差稳定在±12ppm,相较于传统无热敏补偿的晶体谐振器,频率稳定性提升60%以上,完美解决了温度波动导致的频率漂移痛点,确保设备在不同温度环境下均能稳定运行,满足高端便携设备的精度要求.

革新二:高Q值晶体基材培育,保障76.8MHz高频稳定输出

高频段输出的稳定性,核心取决于晶体基材的品质,石英晶体的Q值(品质因数)直接决定了晶体谐振器的频率稳定性,噪声抑制能力与能量损耗水平.NDK电脑主板晶振凭借数十年石英晶体培育经验,采用自主研发的晶体培育工艺,培育出高Q值石英晶体原石,作为NX1210AC 76.8MHz晶体谐振器的核心基材,高Q值特性意味着晶体的能量损耗极低,能够有效抑制外界噪声干扰,减少频率漂移,为76.8MHz高频信号的稳定输出提供坚实基础[3].同时,研发团队采用精密光刻加工工艺,对石英晶体进行精准切割与打磨,将晶体尺寸误差控制在微米级以内,精准控制晶体的厚度,尺寸与谐振频率,避免因尺寸偏差导致的频率不稳定问题,确保76.8MHz高频信号的纯净度与稳定性,有效避免高频工作时出现信号失真,噪声过大,频率漂移等问题,满足高端通信场景的需求.

此外,研发团队通过优化晶体谐振器的内部电路设计,采用低损耗电路布局,减少电路自身的能量损耗,提升高频信号的传输效率,进一步确保76.8MHz高频输出的稳定性与一致性.经过严苛的老化测试与长期稳定性测试,该产品的频率老化率低至±1ppm/年,长期工作稳定性远超行业平均水平(行业平均老化率约±3ppm/年),能够满足高端设备长期稳定运行的需求,完美适配5G,WIFI6/7等高频通信场景的时钟需求,为设备的长期稳定运行提供核心保障.同时,优化后的电路设计还降低了产品的功耗,契合便携电子设备低功耗的设计需求,进一步提升产品的市场竞争力.

革新三:1210超小封装优化,适配小型化设备设计

为适配便携电子设备的小型化设计需求,NDK研发团队对NX1210AC的封装进行了极致优化与创新,采用1.2×1.0×0.55mm的超小SMD封装规格,是目前全球范围内内置热敏电阻的76.8MHz晶体谐振器中体积最小的产品之一.相较于传统同类产品,其体积缩小30%以上,能够轻松适配可穿戴设备,便携式通信模块,小型传感器,微型物联网终端等空间极其紧凑的设备场景,有效节省设备内部空间,为设备的小型化,轻量化设计提供更大灵活性,助力客户打造更具竞争力的便携产品.同时,该封装规格符合行业主流的SMD封装标准,能够完美适配各类便携设备的PCB板布局,无需对设备设计进行大幅调整,降低客户的研发与设计成本.

同时,研发团队采用真空环境组装工艺,在高真空环境下完成晶体谐振器与热敏电阻的集成组装,有效降低了封装过程中夹杂异物,空气残留的风险,大幅提升了产品的可靠性与稳定性,避免因封装缺陷导致的性能故障;在封装材料选型上,优化选用耐高温,抗腐蚀,抗老化的高品质陶瓷封装材料,确保产品在-30℃至+85℃的宽温度范围内,以及潮湿,腐蚀性环境下仍能稳定工作,延长产品使用寿命.此外,该产品支持SMD高速自动安装和高温回流焊设计,能够完美适配现代化自动化生产线,大幅提升生产效率,降低生产人工成本,满足客户大规模量产的需求,同时减少生产过程中的人为误差,确保产品品质的一致性.

革新四:抗干扰结构设计,提升高频信号纯净度

针对76.8MHz高频控制晶振段易受干扰,信号纯净度难以保障的问题,NDK研发团队对NX1210AC的内部结构与封装工艺进行了全方位的抗干扰优化,打造出高抗干扰的产品结构.在封装工艺上,采用金属屏蔽封装结构,金属屏蔽层能够有效抵御设备内部其他元器件产生的电磁辐射,线路干扰,电源干扰等外界因素的影响,形成有效的电磁屏蔽屏障,大幅提升信号纯净度;同时,优化内部电路布局,合理规划晶体谐振器与热敏电阻的位置,减少电路之间的相互干扰,缩短信号传输路径,确保高频信号的稳定传输,避免信号失真.经过专业测试,该产品的屏蔽效能可达40dB以上,能够有效抑制外界各类干扰,确保76.8MHz时钟信号的纯净度与稳定性,避免因干扰导致的设备运行异常,数据传输误码等问题,完美适配通信设备,可穿戴设备,物联网终端等对信号纯净度要求较高的场景.

研发测试:严苛标准,筑牢产品品质防线

NDK始终坚守"高精度,高质量,高可靠性"的研发理念,将品质管控贯穿于产品开发的全流程,在NX1210AC内置热敏电阻76.8MHz晶体谐振器的开发过程中,建立了全流程,多维度的严苛测试体系,从原材料筛选,样品研发到量产测试,每一个环节都进行多轮严格检测,层层把关,确保产品品质达标,性能稳定可靠,满足全球高端客户的品质要求.

在原材料筛选阶段,NDK建立了严格的原材料准入标准,对高Q值石英晶体原石,高精度NTC热敏电阻,高品质封装材料等核心原材料进行严格筛选与性能测试,每一批原材料都需经过多轮检测,剔除不合格原材料,从源头保障产品性能与可靠性;在样品研发阶段,对每一批次样品进行全方位的性能测试,包括温度特性测试,频率稳定性测试,抗干扰测试,封装可靠性测试,老化测试等,重点测试-30℃至+85℃工作温度范围内的频率漂移情况,热敏电阻检测精度,高频信号纯净度,封装密封性等核心指标,针对测试中发现的问题,及时优化设计方案,调整工艺参数,经过数十轮迭代优化,最终实现产品性能全面达标;在量产阶段,采用全流程自动化生产体系与严苛的品质管控标准,每一颗产品都需经过高低温循环测试,振动测试,老化测试,频率精度测试,抗干扰测试等多项严苛检测,检测标准远超行业规范,确保每一颗产品都具备一致的高品质.同时,产品完全符合RoHS/无铅环保标准,不含铅,汞等有害物质,契合全球绿色电子产业的发展趋势,满足全球各地的环保要求.

应用场景:全方位适配,赋能多领域高端设备升级

NX1210AC内置热敏电阻76.8MHz晶体谐振器,凭借温度自适应,高频稳定,超小封装,抗干扰能力强,低功耗,高可靠性等六大核心优势,精准适配多领域高端电子设备场景,尤其契合小型化,高精度,低功耗的核心应用需求,成为便携电子,移动通信,短距离无线模块,物联网等领域的首选时频器件.该产品以稳定的时频输出的核心支撑,为各行业终端设备升级提供坚实的时频保障,助力客户突破设备设计瓶颈,优化产品性能,打造更具市场竞争力的高端产品.其广泛的场景适配性,不仅覆盖了当前主流高端便携设备领域,更可灵活适配新兴场景需求,进一步拓宽了产品的市场应用范围,成为NDK拓展高端便携时频市场,巩固行业领军地位的核心产品之一.

移动通信与短距离无线模块场景

在5G便携式通信模块,WIFI6/7无线模块等核心通信产品中,76.8MHz作为核心时钟频率,直接决定了模块的通信速率,数据传输可靠性与时序同步精度,对晶体谐振器的频率稳定性与温度适配能力提出了极高要求——既要满足高速数据传输的时序需求,又要抵御模块长时间工作时芯片发热带来的温度波动.NX1210AC内置高精度NTC热敏电阻的设计,能够精准捕捉模块工作时芯片发热导致的局部温度波动,实时反馈温度数据并完成频率动态补偿,确保时钟信号始终稳定,有效提升通信速率与数据传输可靠性,大幅减少数据丢包,误码等影响通信体验的问题;同时,其1.2×1.0×0.55mm的超小封装,完美适配通信模块的小型化,高密度集成设计,能够有效节省模块内部宝贵空间,助力厂商打造高性能,小型化的通信模块.该产品广泛应用于便携式路由器,无线网卡,物联网通信设备,5G随身wifi等终端产品,为用户提供更稳定,更快速,更流畅的通信体验,适配居家,户外,办公等多场景的通信需求.

可穿戴设备场景

智能手表,手环,智能眼镜等可穿戴设备,因佩戴特性要求体积小巧,重量轻便,同时工作环境温度波动较大——既要适应人体36-37℃的常态体温,又要应对户外-30℃至+85℃的极端环境温差,且对元器件的体积与功耗要求极为严苛,既要小巧不影响佩戴体验,又要低功耗以延长设备续航.NX1210AC采用的1210超小封装,能够轻松嵌入可穿戴设备的紧凑内部结构,不占用多余空间,不影响设备的整体外观与佩戴舒适度;内置热敏电阻实现全温度范围的自适应调节,精准应对人体体温变化,户外环境温度波动等各类场景,确保设备在不同温度条件下均能稳定运行,精准提供时间同步,健康数据传输,智能交互等核心功能;同时,其优化的低功耗电路设计,完美契合可穿戴设备的续航需求,有效延长设备单次充电后的使用时间,大幅提升用户体验,成为国内外主流可穿戴设备厂商的首选时频器件,广泛应用于高端智能手表,健康手环,智能眼镜等产品.

多媒体与便携式电子设备场景

在便携式多媒体设备(如小型播放器,便携式录音设备,迷你投影仪),小型传感器(如环境传感器,人体传感器,智能安防传感器),便携式检测仪器(如小型水质检测仪,便携式血糖仪,手持环境检测仪)等产品中,76.8MHz高精度晶振是保障设备精准运行的核心前提,能够为设备的时序控制,数据采集与高速传输提供精准的时钟支撑,直接决定设备的运行精度与数据准确性.NX1210AC内置的热敏电阻,能够有效应对这类设备在户外,室内等不同环境下的温度波动,确保设备在复杂温度条件下仍能保持稳定性能,避免因温度漂移导致的数据采集偏差,运行异常等问题;其超小封装与低功耗设计,进一步优化设备的体积与续航能力,让设备更加小巧便携,续航更持久,既方便用户携带使用,又能降低设备能耗,助力客户打造更具竞争力的便携式产品,精准满足消费者对便携,高效,稳定,耐用产品的核心需求.
