如何改善晶振振荡频率的差异

返回列表 来源:泰河 查看手机网址
扫一扫!如何改善晶振振荡频率的差异扫一扫!
浏览:- 发布日期:2019-08-17 13:57:16【

晶振振荡频率的较大差异(正侧或负侧的大振荡频率)意味着电路负载电容(由振荡电路电容器电容和基板杂散电容引起的电路电容)和晶体振荡器负载这意味着容量存在很大差异(晶体单元规格中描述的负载容量).

如何改善晶振振荡频率的差异,有两种方法可以改善振荡频率的差异(方法接近±0ppm),并且考虑到振荡电路的其他特性(负电阻,部落电平)来选择改进方法.

1、使电路负载容量更接近晶体振荡器负载容量的方法NDK晶振公司的基本方法是通过仅改变电路负载容量而不改变当前晶体振荡器负载容量来改善振荡频率的差异.

如何改善晶振振荡频率的差异

2、如何使晶体振荡器的负载容量接近电路负载容量当满足负电阻和驱动电平规格时,晶振振荡频率的差异变大,或者客户指定的电路频率需要减少差异时使用此方法.

另外,泰河电子解释上面介绍的两个具体内容.

1.使电路负载容量接近晶体振荡器负载容量的方法

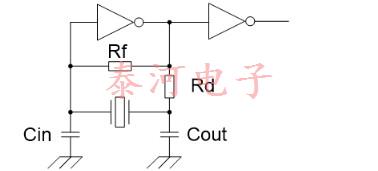

晶体振荡器振荡频率的测量图像在电路上,通过改变上述电路图中的CinCout的电容(改变电路负载电容),它将接近英晶体谐振器的负载电容.改变CinCout的电容时振荡频率的差异之间的关系如下所示.

如何改善晶振振荡频率的差异

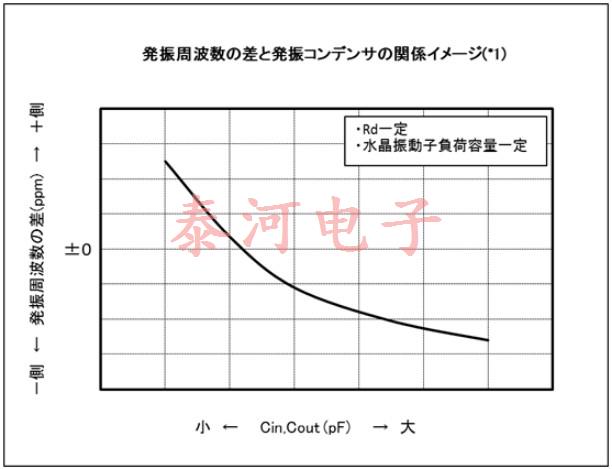

振荡频率差与振荡电容之间关系的图像

(*1)该图是在Cin = Cout的条件下测量的.

可以从上图中读取以下项目.

当石英贴片晶振振荡频率的差异趋于负时,CinCout的电容减小到接近±0ppm.

当振荡频率的差异趋于正时,增加CinCout的电容接近±0ppm.

2.如何使晶体负载容量接近电路负载容量改变晶体负载容量规格(改变晶体负载容量)使其接近电路负载容量.改变晶体振荡器负载电容时与振荡频率差异的关系如下所示.

如何改善晶振振荡频率的差异

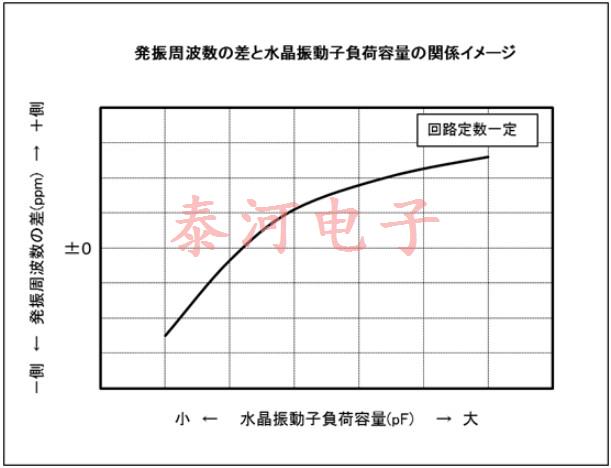

振荡频率差与晶体谐振器负载能力之间关系的图像

可以从上图中读取以下项目.

晶振振荡频率的差异趋于负时,增加晶体谐振器负载容量接近±0ppm.

当振荡频率的差异趋于正时,晶体振荡器负载容量减小到接近±0ppm.
