晶体片振荡形式有哪些

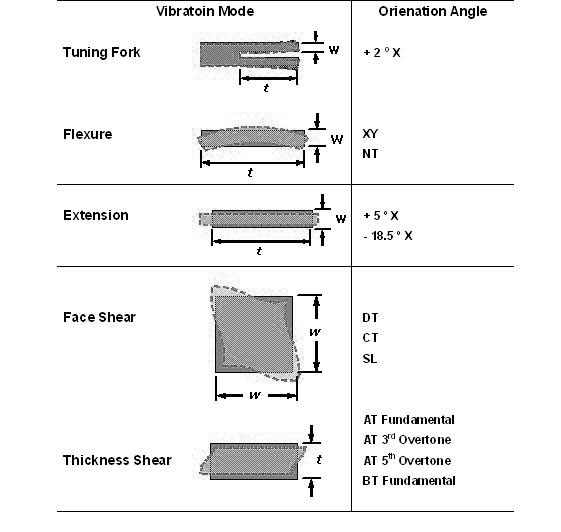

经由不同的石英切割角度及不同电极型状的电场效应, 石英芯片展现了各种不同的振动模态. 以经常产生的振动模态可以概分为扰曲模态(flexture mode), 伸缩模态(extension mode), 面剪切模态(face shear mode) 和 厚度剪切模态(thickness shear mode). 这几种振动模态以简单的方法在表一中可以看到. 在实际状况中, 石英芯片并不是一定祇有单一种振动模态, 而可能有多种模态同时存在在一个石英芯片的振荡中, 经由适当的设计, 可以压制其它不希望产生的振动模态(unwanted mode), 来达到主要振动模态的最佳化.
