晶振谐振模式有哪些又是如何进行发生的呢

石英晶振具有两种谐振模式：串联(两个频率中的低频率)和并联(反谐振，两个频率中的高频率)。所有在振荡电路中呈现纯阻性时的晶体都表现出两种谐振模式。在反谐振点。阻抗却是最大的，电流是最小的。在有源晶振应用中不使用反谐振点。 通过添加外部元件(通常是电容)，石英晶振可振荡在串联与反谐振频率之间的任何频率上。在晶振工业中，这就是并联频率或者并联模式。这个频率高于串联谐振频率低于石英晶振真正的并联谐振频率(反谐振点)。在串联谐振模式中，动态电容的容抗Cm、感抗Lm相等且极性相反，阻抗最小。

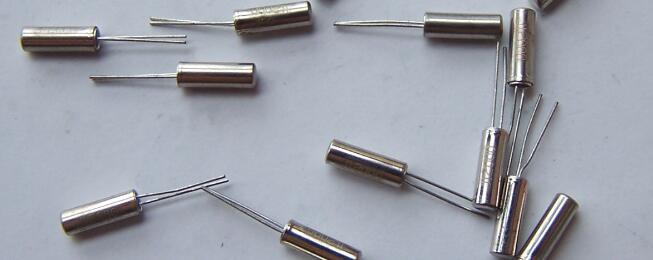

给出MAX1470评估板电路里的晶体图。在这个电路中，C14和C15是串联牵引电容，而C16是并联牵引电容。Cevkit为等效的MAX1470芯片加上评估印刷板的寄生电容。Cevkit约为5pF，如表晶32.768KHZ晶振振荡图。评估板晶体等效电路 串联牵引电容会加快晶体振荡，而并联电容会减缓振荡。Cevkit为5pF，如果使用负载电容为5pF的晶体，会振荡到需要的频率上，因而无需外部的电容(C16不接，同时C14和C15在板上短接)。评估板本身使用3pF负载电容的晶体，需要两个15PF电容串联加速振荡。

给出了并联电容和振荡器电流的关系图。有源晶振电流与附加的并联负载电容的关系 在定制的PCB板中，如果Cevkit未知，可以使用频谱分析仪监测中频(在信号进入频谱分析仪之前确保使用隔直电容)，然后使用串联和并联电容调谐中频频率至10.7MHZ。

在这个例子中，如果不使用两个串联电容，4.7547MHz石英晶振会振荡在4.7544MHz，而接收机将调谐在314.98MHz而不是315.0MHz，频率误差约为20kHz，也就是60ppm。 因而，关键是使用串联或者并联或者两种形式匹配石英晶振的负载容抗(取决于电容的值)。例如，1pF并联电容是6pF负载电容所需要的(或者以下的结合形式：C14 = C15 = 27PF, C16 = 5pF)。 谨慎使用大电容值的C16，因为它会增大谐振电路的电流，导致石英晶振停振

石英晶振又称压电石英晶体，可分为有源晶振和无源晶振两类，或石英晶体振荡器和石英晶体谐振器。现详细解说石英晶振的并联谐振模式。

负载电容和可牵引性

在使用并联谐振模式时负载电容是晶体一个重要的指标。在该模式当中，晶体的总电抗呈现感性，与石英晶体振荡器的负载电容并联，形成了LC谐振回路，决定了有源晶振的频率。当负载电容值改变后，输出频率也随之改变。因而，晶振厂家必须知道石英晶体振荡器电路中的负载电容，这样可以在工厂中使用同样的负载电容来校准。 如果使用谐振在不同的负载电容上的晶振，那么晶体频率将偏离额定的工作频率，这样参考频率将引入误差。因而，需要添加外部电容，改变负载电容，使晶体重新振荡到需要的工作频率上。
