1XXA26000MEA|KDS晶振|株式会社大真空|VCXO振荡器

Model Name 型号     DSA221SDN
Original code 原厂代码     1XXA26000MEA
Device Name 产品名称系列     VC-TCXO(压控温补振荡器)
Nominal Frequency 标称频率     26.000000 MHZ
Supply Voltage  电源电压
    2.3V
Load Impedance 负载阻抗         (resistance part)

                                  (parallel capacitance)

10 kΩ

10 pF

Control Voltage Range 控制电压范围
    1.15 V
Operating Temperature Range 工作温度范围
    -40~+85℃
Storage temperature 储存温度
    -55~+125
Current Consumption 电流消耗
    1.5 mA
Output Level 输出电平
    0.8 Vp-p
Symmetry  对称性
    40/60%
Harmonics 谐波
    -8 dBc
SIZE 尺寸     2.5*2.0*0.8mm

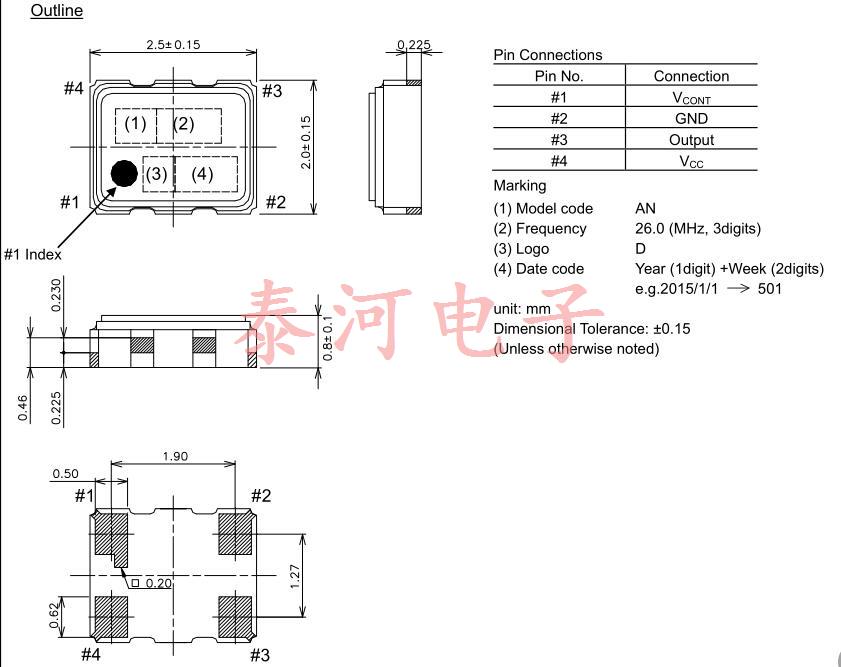

Outline, Pin Connections

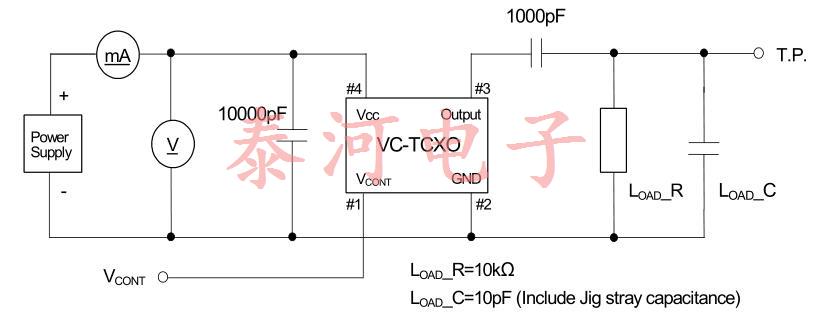

DSA221SDN 26MccMeasurement Circuit

DSA221SDN Measurement Circuit
