AEL晶振,贴片晶振,1210晶振,32.768K晶振

频率:32.768 kHz

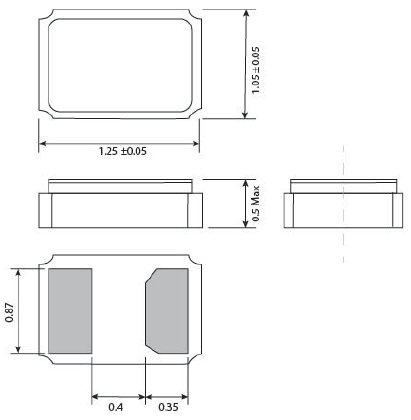

尺寸:1.25*1.05*0.5mm

随着科技日益高速的发展,电子元器件体积也越来越小,智能手机,平板电脑等无线通讯器材,也随着小型化,就在苹果2016年推出智能手环以来,各项智能手环通讯产品在国内陆陆续续的推出,因智能手环本身重量轻,体积小等原因,所以内部所使用的电子零件均是目前最新最小的产品。那么晶振又有那几款会使用到智能手环里面呢?32.768KHZ目前SMD品种有几款产品在智能手环中发挥最大的作用呢?以下几款对比产品:爱普生晶振品牌FC-12M,精工晶体的品牌SC-20S,西铁城晶振的CM-212H,日本大真空晶体品牌DST210A等以上几款32.768K均是目前市场上最为常用的小尺寸贴片晶振,外观尺寸2.0*1.2*0.5mm体积还不足一立米大小。

咨询热线:0755-27872782

导航栏

    AEL晶振,贴片晶振,1210晶振,32.768K晶振 AEL在英国,日本,台湾,南韩等地区使用精心挑选的生产基地网络。韩国中国和美国使我们能够为这类组件提供真正的全球采购。这降低了这种高需求产品类型供应中断的风险。我们通过实施全面的英国库存政策进一步提高可用性。

    我们与所有供应商建立了长期的合作关系,并拥有悠久的高品质和无故障供应历史。我们的一些制造合作伙伴已经为AEL生产了超过10年的产品。这使我们能够自信地提供一个批次的可靠性,质量,一致性和可重复性的可靠记录

    AEL晶体有限公司是ISO 9002-2008认可的供应商,目前管理着广泛的国际认可的蓝筹客户。

    自1991年以来,AEL晶体有限公司已发展成为欧洲领先的频率控制组件供应商之一。我们的成功基于扎实的工程知识基础,同时也为我们的客户提供高效的总体供应链管理服务。无论您身在何处,无论您是在英国设有研发机构还是在远东地区生产,您都可以确信AEL将始终以具有全球竞争力的价格为您提供始终如一的质量和可靠的服务。

    我们的产品在机顶盒,安防产品,汽车产品和移动和地面通信等多种应用领域获得了全球的普遍认可。我们每周运送数百万单位到从墨西哥到中国的目的地。随着频率控制领域的许多新型创新产品的开发,我们能够为今天的电子工程师提供在频率产生领域更大程度的灵活性的自由。

    我们AEL晶体有限公司已借此机会为您提供最新的信息供您参考。AEL晶振,贴片晶振,1210晶振,32.768K晶振TH-1 890

    随着科技日益高速的发展,电子元器件体积也越来越小,智能手机,平板电脑等无线通讯器材,也随着小型化,就在苹果2016年推出智能手环以来,各项智能手环通讯产品在国内陆陆续续的推出,因智能手环本身重量轻,体积小等原因,所以内部所使用的电子零件均是目前最新最小的产品。AEL晶振,贴片晶振,1210晶振,32.768K晶振

    那么晶振又有那几款会使用到智能手环里面呢?32.768KHZ目前SMD品种有几款产品在智能手环中发挥最大的作用呢?以下几款对比产品:爱普生晶振品牌FC-12M,精工晶体的品牌SC-20S,西铁城晶振的CM-212H,日本大真空晶体品牌DST210A等以上几款32.768K均是目前市场上最为常用的小尺寸贴片晶振,外观尺寸2.0*1.2*0.5mm体积还不足一立米大小。

    小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.AEL晶振,贴片晶振,1210晶振,32.768K晶振TH-2 890

AEL晶振规格

单位

1210晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768 kHz

标准频率

储存温度

T_stg

-55oC - +125oC

裸存

工作温度

T_use

-40oC - +85oC

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20 × 10-6 (标准),
(±15 × 10-6
±20 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±20 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

6pF, 7PF,9pF, 12.5pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

130259 1210

TH-4 890

    其中σn是收集的样本的RMS(或西格玛),N是样本大小。对于10,000的样本量,ErrorRMS是0.0071σn。这个错误是随机的,它遵循高斯分布。最差情况下的测量误差通常以±3 ErrorRMS计算。AEL晶振,贴片晶振,1210晶振,32.768K晶振

    例如,如果从10,000个随机采样计算出的RMS值为10 pS,那么ErrorRMS将为0.071 pS,并且实际上该测量的所有RMS值仍将落在10±0.213 pS的窄范围内。在实际应用中,样本集10,000中的RMS误差足够小,可以忽略。

    虽然精确的RMS值可以从随机的10000个采样集合中计算出来,但峰峰值更难以测量。由于周期抖动的随机性,样本量越大,分布曲线远端数据点的拾取概率越高。换句话说,随着收集更多样本,峰峰值发散而不是收敛。这就是为什么我们增加了一个额外的步骤,第5步产生更一致和可重复的峰峰值测量。

    10,000次随机样本的每次测量(步骤4)产生一个标准偏差值和一个峰 - 峰值。通过随机重复这个过程25次,我们可以收集一组好的数据点,从中我们可以高精度地计算平均峰值。我们也可以从这些数据中计算平均RMS值,但它将非常接近从每次单独运行得到的RMS值。

    图3是Wavecrest SIA-4000C捕获的125 MHz运行的3.3V 8102振荡器的周期抖动直方图。它代表从10,000个样本测量的一组RMS和峰间值(步骤4)。AEL晶振,贴片晶振,1210晶振,32.768K晶振TH-6 890
