AEL晶振,贴片晶振,1.2mm x 1.0mm晶振,超薄石英晶振

频率：36.0 - 80.0 MHz

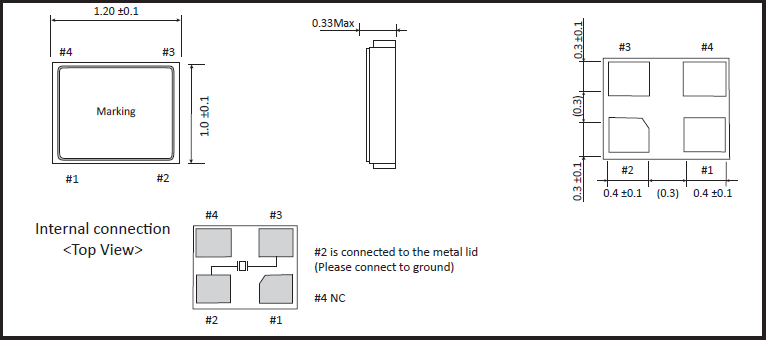

尺寸：1.2*1.0*0.33mm

低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

AEL晶振,贴片晶振,1.2mm x 1.0mm晶振,超薄石英晶振， AEL在英国，日本，台湾，南韩等地区使用精心挑选的生产基地网络。韩国中国和美国使我们能够为这类组件提供真正的全球采购。这降低了这种高需求产品类型供应中断的风险。我们通过实施全面的英国库存政策进一步提高可用性。

我们与所有供应商建立了长期的合作关系，并拥有悠久的高品质和无故障供应历史。我们的一些制造合作伙伴已经为AEL生产了超过10年的产品。这使我们能够自信地提供一个批次的可靠性，质量，一致性和可重复性的可靠记录

AEL晶体有限公司是ISO 9002-2008认可的供应商，目前管理着广泛的国际认可的蓝筹客户。

自1991年以来，AEL晶体有限公司已发展成为欧洲领先的频率控制组件供应商之一。我们的成功基于扎实的工程知识基础，同时也为我们的客户提供高效的总体供应链管理服务。无论您身在何处，无论您是在英国设有研发机构还是在远东地区生产，您都可以确信AEL将始终以具有全球竞争力的价格为您提供始终如一的质量和可靠的服务。

我们的产品在机顶盒，安防产品，汽车产品和移动和地面通信等多种应用领域获得了全球的普遍认可。我们每周运送数百万单位到从墨西哥到中国的目的地。随着频率控制领域的许多新型创新产品的开发，我们能够为今天的电子工程师提供在频率产生领域更大程度的灵活性的自由。

我们AEL晶体有限公司已借此机会为您提供最新的信息供您参考。AEL晶振,贴片晶振,1.2mm x 1.0mm晶振,超薄石英晶振 TH-1 890

超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.AEL晶振,贴片晶振,1.2mm x 1.0mm晶振,超薄石英晶振 TH-2 890

AEL晶振规格	单位	1.2mm x 1.0mm晶振频率范围		石英晶振基本条件
标准频率	f_nom	36.0 - 80.0 MHz	标准频率
储存温度	T_stg	-40oC - +85oC	裸存
工作温度	T_use	-20oC - +70oC	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10^-6 (标准), (±15 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	6pF - 16pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±2 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

125296 1210

TH-4 890

时钟抖动定义和测量方法，AEL晶振,贴片晶振,1.2mm x 1.0mm晶振,超薄石英晶振

介绍

抖动是一组信号边缘与其理想值的时序变化。时钟信号中的抖动通常是由系统中的噪声或其他干扰引起的。影响因素包括热噪声，电源变化，负载条件，设备噪声以及来自附近电路的干扰。

抖动类型

抖动可以通过多种方式进行测量; 以下是抖动的主要类型：

周期抖动

周期周期抖动

长时间抖动

相位抖动

时间间隔误差（TIE）

周期抖动

周期抖动是时钟信号的周期时间相对于多个随机选择周期内的理想周期的偏差。如果我们给出了多个单独的时钟周期，我们可以测量每个时钟周期并计算平均时钟周期以及标准偏差和峰峰值。标准偏差和峰 - 峰值通常分别被称为RMS值和Pk-Pk周期抖动。
许多出版物将周期性抖动定义为测量时钟周期与理想周期之间的差异。在现实世界的应用中，往往很难量化理想时期。如果我们使用示波器观察振荡器设置为100 MHz的输出，则平均测量的时钟周期可能是9.998 nS而不是10 nS。因此，将平均时间视为理想时期通常更实际。

周期抖动应用

周期抖动对于计算数字系统中的时序余量非常有用。考虑一个基于微处理器的系统，其中处理器在时钟上升前需要1 nS的数据设置。如果时钟的周期抖动为-1.5 nS，则时钟的上升沿可能在数据有效之前发生。因此微处理器将呈现不正确的数据。AEL晶振,贴片晶振,1.2mm x 1.0mm晶振,超薄石英晶振 TH-6 890
