CRYSTEK晶振,石英晶振,CO27VH15DE-02-10.000晶振,射频源用恒温晶体振荡器

频率：10MHZ

尺寸：36.1*27.2*20.0mm

36.1*27.2*20.0mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

咨询热线：0755-27872782

相关产品说明下载PDF资料

CRYSTEK晶振,石英晶振,CO27VH15DE-02-10.000晶振,射频源用恒温晶体振荡器， Crystek公司成立于1958年，是射频微波和频率控制行业的高性能技术全球领导者。Crystek公司广泛的产品包括多种终端市场，包括无线，微波无线电，电信，工业，企业，航空航天和政府部门。Crystek公司是一家通过ISO9001：2008认证的企业，总部位于佛罗里达州迈尔斯堡
CrystekCorporation®自1958年以来一直提供频率产品，包括石英晶体，XO（时钟振荡器），TCXO（温度补偿晶体振荡器），VCO（压控振荡器）和VCXO（压控晶体振荡器）。Crystek经营两个专门用于频率控制的部门。

rystek晶体致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括：PLL（锁相环）合成器，RedBox VCO，RF同轴电缆组件，射频电缆连接器，批量射频同轴电缆，RF功率检测器，滤波器，衰减器，直流模块，无源倍增器，RFPRO（袖珍参考振荡器），基于SAW的时钟振荡器和VCSO以及功率调节器。CRYSTEK晶振,石英晶振,CO27VH15DE-02-10.000晶振,射频源用恒温晶体振荡器 TH-1 890

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

36.1*27.2*20.0mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.CRYSTEK晶振,石英晶振,CO27VH15DE-02-10.000晶振,射频源用恒温晶体振荡器 TH-2 890

CRYSTEK晶振规格	单位	CO27VH15DE-02-10.000晶振频率范围		石英晶振基本条件
标准频率	f_nom	10MHZ	标准频率
储存温度	T_stg	-45°C ～90°C	裸存
工作温度	T_use	-20°C ～ +80°C	标准温度
激励功率	DL	50μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	50pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±200× 10^-6 / year Max.	+25°C,第一年

TH-3 890

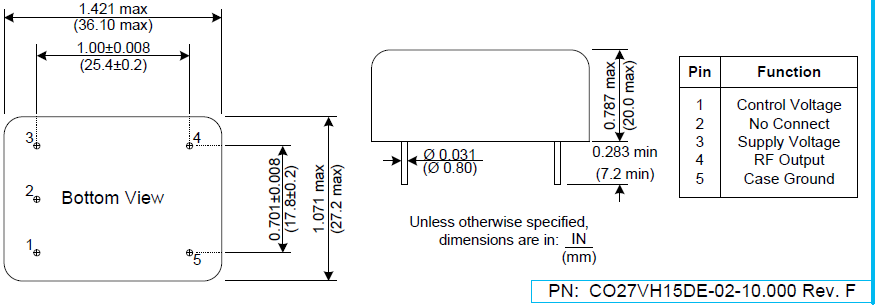

CO27VH15DE-02-10_000 27.2_36.1 OCXO

TH-4 890

电路配置：CRYSTEK晶振,石英晶振,CO27VH15DE-02-10.000晶振,射频源用恒温晶体振荡器

•在大多数Pierce电路中，放大器只包含一个晶体管。输出可被缓冲以提供数字逻辑兼容输出（TTL或HC-CMOS）

•Pierce放大器可设计为CMOS，TTL和ECL中的数字逻辑元件;低频CMOS，中频TTL和ECL对于高频率。

晶体开关中的三态控制

大多数数字系统使用由两个状态级别0和1表示的二进制数字系统。在某些特殊应用中，需要第三状态（Hi阻抗输出）。TTL，HCMOS或HCMOS晶体振荡器提供三态输出或三态启用/禁用功能。其常见应用包括自动测试，总线布线数据传输。

这三种状态是低阻抗，高阻抗和高阻抗（Hi Z或浮动）。在高阻抗状态下的输出表现为好像与电路断开连接，除了可能的小泄漏电流。三态器件具有启用/禁用输入，通常在几乎任何封装的引脚1上。当使能为高电平或悬空时，器件振荡（输出高电平和低电平），当引脚1接地（逻辑“0”）时，器件进入高阻状态。

总线是一组常用的电线，通常用于数据传输。三态总线有几个三态输出连接在一起。通过控制电路，除了一个总线上的总线上的所有器件都具有处于高阻抗状态的输出。剩下的设备被启用，以高低输出驱动总线。

三态功能的其他应用是自动测试设备（ATE）。几个振荡器的输出连接在一起。使用控制电路时，除了一个振荡器之外，所有振荡器的输出均处于高阻抗状态。唯一选定的振荡器将从计数器中读出其频率。（图5）

在三态函数生效之前总会有一些延迟。这种效应发生在两个转换（禁用和启用时）。三态从低电平输出禁止时间为tPLZ，三态至低电平输出使能时间为tPZL。（图6）

CMOS

上升和下降时间CMOS技术的上升和下降时间取决于其速度（CMOS，HCMOS，ACMOS，BICMOS），电源电压，负载电容和负载配置。CMOS 40000系列的典型上升和下降时间为30ns，HCMOS为6ns，而ACMOS（HCMOS，TTL兼容）为3 ns（最大值）。典型的上升和下降时间是在其波形水平的10％到90％之间测量的。（见图7）

ACMOS输出终端技术

由于ACMOS（HCMOS / TTL兼容）器件的快速转换时间，在测试或测量电气性能特性时必须使用正确的终端技术。终止通常用于解决电压反射问题，这主要导致时钟波形中的步骤以及过冲和下冲。这可能导致数据错误计时，以及更高的EMI和系统噪声。

由于PC板上迹线的长度及其负载配置，终端也是必需的。终止时钟走线有三种通用方法，一种是将器件的输出阻抗与线路阻抗匹配的过程：

方法1：串联终端（图9）在串联终端中，阻尼电阻靠近时钟信号源放置。R的值必须满足以下要求：Rs≥ZT - Ro

方法2：上拉/下拉电阻（图10）在上拉/下拉端接时，组合的戴维南等效值等于迹线的特性阻抗。这可能是最干净的，并且不会导致反射，也不会降低EMI。RT?ZT，CRYSTEK晶振,石英晶振,CO27VH15DE-02-10.000晶振,射频源用恒温晶体振荡器 TH-6 890
