Cardinal晶振,贴片晶振,CX406晶振,MA406晶振

频率:3.6864-64.000MHZ

尺寸:12.9*4.85*4.0mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
咨询热线:0755-27872782

导航栏

    Cardinal晶振,贴片晶振,CX406晶振,MA406晶振 Cardinal Components公司除了在晶体,振荡器,TCXO晶振和VCXO石英基于时钟产品的商品市场上的竞争对手外,还有哪些产品?

    在Cardinal Components,Inc.自1986年以来,我们一直向北美,欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中,我们与许多客户保持着长期的合作关系。他们回来是因为他们知道,不管挑战如何,Cardinal都能完成工作!

    通过ISO-9001:2008认证,Cardinal致力于为我们的客户提供最优质的产品,技术支持和卓越的服务。我们的工程人员可以回答您的问题,并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划,例如JIT和订单备货,因此消除了供应问题。

    Cardinal的定价和交付时间在晶体元件行业中最具竞争力。销售代表,分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。Cardinal晶振,贴片晶振,CX406晶振,MA406晶振TH-1 890

    高精度的石英晶体谐振器,是需要在生产前期的各道工序就得采用严格的标准,比如电阻的测量技术:引进一批先进的检测仪器,准确度达到±1ppm(国标标准)。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。Cardinal晶振,贴片晶振,CX406晶振,MA406晶振

    如下方面都会对测量结果带来影响:

    1、测试针本身连接的可靠性;

    2、测试针同测试管的连接性;

    3、测试板同测试针的接触问题;

    4、测试座同电缆的连接;

    5、小负载的规格测量的规定;

    6、测试板π头上空测其C0值(保留3位以上小数);

    7、测量环境、操作方法等管制。

    普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.Cardinal晶振,贴片晶振,CX406晶振,MA406晶振TH-2 890

Cardinal晶振规格

单位

CX406晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.6864-64.000MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-10°C +70°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±100 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±50 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

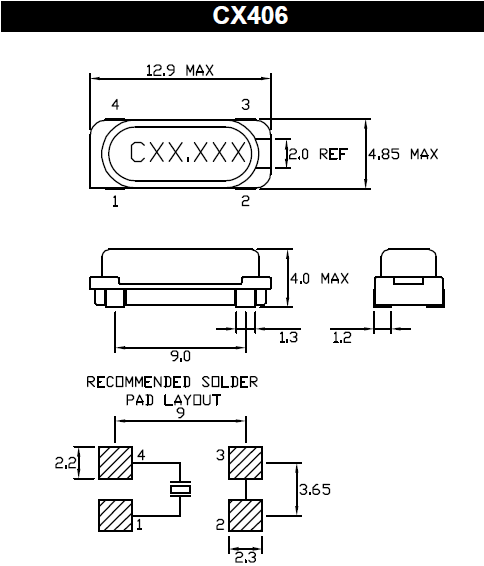

CX406 12.9_4.85mm 49SMD

TH-4 890

    测量周期间抖动,Cardinal晶振,贴片晶振,CX406晶振,MA406晶振

    如果可用,打开范围内的直方图功能。

    打开示波器中的C2C功能。如果此功能不可用,请将示波器配置为在屏幕上捕获两个连续的时钟周期; 从第一个时钟周期中减去第二个时钟周期并记录差值的绝对值。

    重复上述步骤1000次。

    如果示波器具有直方图功能,请记录标准偏差和峰值。如果直方图功能不可用,请计算1000个数据集的标准偏差和峰值。峰值是数据集中任意两个连续时钟之间的最大差异。

    标准偏差值非常准确。但是,由于其无限性,峰值并不十分准确(见第2.1.3节)。按照下一步获得更精确的峰值。

    重复步骤2至5二十五(25)次。记录每次运行后的峰值并计算平均峰值。

    测量长期抖动方法A

    1.配置示波器以在屏幕上捕获N + 1个时钟周期。N是您定义的长时间抖动测量所需的时钟周期数。

    2.设置示波器测量第一个时钟的上升沿和时钟N + 1的上升沿之间的时间。

    3.重复上述步骤1,000次

    4.计算1000个样品的平均值,标准偏差和峰峰值

    5.平均值和标准偏差值相当准确。但峰峰值由于其无限性而不太准确(见第2.1.3节)。按照下面的步骤获得更精确的峰峰值。

    6.重复步骤1至4二十五(25)次。记录每个运行后的峰间值并计算平均峰间值。

    方法B

    1.配置示波器以在屏幕上显示时钟周期的上升沿。

    2.假定长期抖动测量涉及N个时钟周期,每个周期的周期为T nS。设置示波器在显示的边缘之前触发N * T nS。

    3.根据应用需要,打开直方图模式以捕获1,000或10,000次波形的50%交叉点。在某些范围内,这可能需要为边缘检测定义垂直和水平阈值; 请参阅您的示波器手册。

    4.等到直方图中记录目标点击次数。一旦达到目标号码就立即停止采集。

    5.屏幕会将上升沿显示为一条线段(见图10),而带宽则是长期抖动。

    6.记录平均值的平均值,标准偏差和峰 - 峰值。

    7.平均值和标准偏差值相当准确。但峰峰值由于其无限性而不太准确(见第2.1.3节)。请按照下一步获取更精确的峰峰值。

    8.重复步骤3到4二十五(25)次。记录每次运行后的峰 - 峰值并计算平均峰 - 峰值。Cardinal晶振,贴片晶振,CX406晶振,MA406晶振TH-6 890
