FOX晶振,福克斯晶振,FXA135晶振,FK13AEI_I晶振

频率：32.768khz

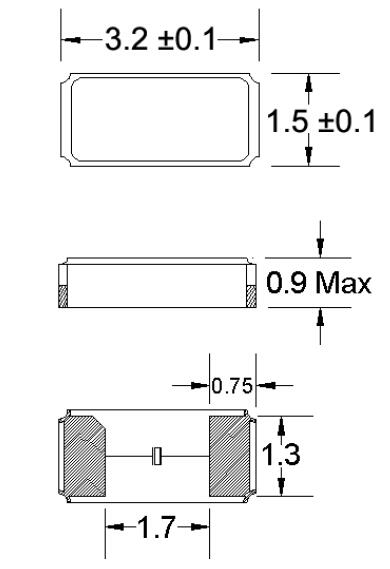

尺寸：3.2*1.5*0.9mm

新的音叉在第一年的年龄仅为±3 ppm，并且具有金镍以上的终止表面处理。整体工作温度范围为-40°C至+ 85°C，周转温度范围为+ 20°C至+ 30°C，储存温度为-55°C至+ 125°C。 260°C时最大焊接时间为10秒。

新型手表晶体可承受最高90千欧姆的等效串联电阻和100 VDC时的500兆欧姆绝缘电阻。

咨询热线：0755-27872782

公主要官员： Gene Trefethen - 总裁

Roger Burns - 销售副总裁

Tia Trefethen - 运营副总裁

成立时间： 1979年

产品介绍： Fox提供超过275种不同的产品，提供极其广泛的频率控制产品，包括石英晶体，时钟振荡器，温度补偿晶体振荡器，压控晶体振荡器和恒温晶体振荡器

行业：福克斯电子的产品广泛应用于各种应用领域，如无线通信设备和电信设备，计算机和外围设备，仪器仪表，航空航天，仓储，工业，汽车，医疗和军事等。

总部地址： 5570 Enterprise Parkway，Fort Myers，FL 33905

全世界：福克斯电子在三大洲保持直接业务 - 公司总部位于英国。迈尔斯，佛罗里达州和公司在英国，新加坡和日本的办事处。

深圳代理商网站： http://www.smdcrystal.com/

有关其他信息：热线电话：0755-27872782; QQ在线客服：794113422；联系手机：13824306246；http://www.smdcrystal.com/FOXcrystal.html，FOX晶振,福克斯晶振,FXA135晶振,FK13AEI_I晶振 TH-1 890

FOX晶振,福克斯晶振,FXA135晶振,FK13AEI_I晶振,小体积有源石英晶体振荡器，在生产时需要在完全净化车间，在密封的机器设备中测良，封装等技术1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.. TH-2 890

FOX晶振	单位	K13A晶振	石英晶振基本条件
标准频率	f_nom	32.768 kHz	标准频率
储存温度	T_stg	-40°C ～ +150°C	裸存
工作温度	T_use	-40°C ～ +125°C	标准温度
激励功率	DL	100μW	推荐:1μW ～ 100μW
频率公差	f_— l	±20 PPM	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	3 pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	70ΚΩ Max.
频率老化	f_age	±3X 10-6 / year Max.	+25°C,第一年

K13A

TH-4 890

存储事项，FOX晶振,福克斯晶振,FXA135晶振,FK13AEI_I晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

（1）柱面式产品和DIP产品

型号焊接条件

[ 柱面式 ]

C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s

请勿加热封装材料超过+150°C

[ 柱面式 ]

CA-301

[ DIP ]

SG-51 / 531, SG-8002DB DC,

RTC-72421 / 7301DG +260°C或低于@最大值 10 s

请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件（实例）
