Geyer晶振,贴片晶振,KX–12A晶振,6035进口晶振

频率:8.0 - 150.0 MHz

尺寸:6.0*3.5*1.1mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

咨询热线:0755-27872782

导航栏

    Geyer晶振,贴片晶振,KX–12A晶振,6035进口晶振 我们是频率控制产品(晶体和振荡器)的国际供应商,并且要求特殊电池。

    我们稳步成长的中型企业的总部位于慕尼黑附近的Gr?felfing,我们在美国,新加坡,印度也在英国和匈牙利设有办事处。

    我们的客户包括电力行业和汽车制造商。

    我们在充满活力的公司中提供有趣和多样的工作环境和多样化的设计可能性。

    我们一直在寻找以下领域的初学者,专家和管理人员:

    ● 开发 - 电子,射频,数字和模拟

    ● 物流

    ● 管理

    ● 销售及内部和外部客户服务TH-1 890

    石英贴片晶振6035mm尺寸系列,晶体内部采用了真空封装技术,是指在真空封装区域内进行封装。

    1.防止外界气体进入组件体内受到污染和增加应力的产生;

    2.使组件在真空下电阻减小;

    3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

    贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.Geyer晶振,贴片晶振,KX–12A晶振,6035进口晶振TH-2 890

Geyer晶振规格

单位

KX – 12A晶振频率范围

石英晶振基本条件

标准频率

f_nom

8.0 - 150.0 MHz

标准频率

储存温度

T_stg

-40°C -+105°C

裸存

工作温度

T_use

-20° - +70°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±10 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±50 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

10 - 20 pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±2 × 10-6 / year Max.

+25°C,第一年

TH-3 890

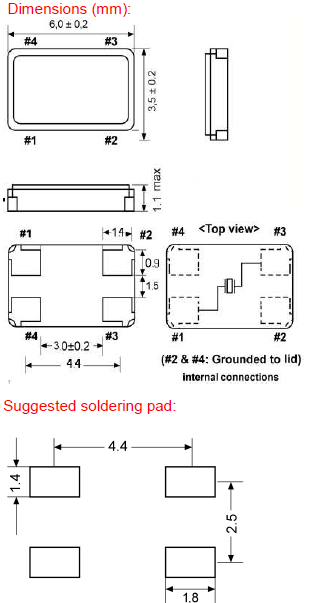

KX-12A 6035 4P

TH-4 890

    卤化合物,Geyer晶振,贴片晶振,KX–12A晶振,6035进口晶振

    请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

    静电

    过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

    在设计时

    机械振动的影响

    当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导

    (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

    (2) 在设计时请参考相应的推荐封装。

    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。Geyer晶振,贴片晶振,KX–12A晶振,6035进口晶振TH-5 890

    电路配置:

    •在大多数Pierce电路中,放大器只包含一个晶体管。输出可被缓冲以提供数字逻辑兼容输出(TTL或HC-CMOS)

    •Pierce放大器可设计为CMOS,TTL和ECL中的数字逻辑元件;低频CMOS,中频TTL和ECL对于高频率。

    晶体开关中的三态控制

    大多数数字系统使用由两个状态级别0和1表示的二进制数字系统。在某些特殊应用中,需要第三状态(Hi阻抗输出)。TTL,HCMOS晶振或HCMOS有源晶振提供三态输出或三态启用/禁用功能。其常见应用包括自动测试,总线布线数据传输。

    这三种状态是低阻抗,高阻抗和高阻抗(Hi Z或浮动)。在高阻抗状态下的输出表现为好像与电路断开连接,除了可能的小泄漏电流。三态器件具有启用/禁用输入,通常在几乎任何封装的引脚1上。当使能为高电平或悬空时,器件振荡(输出高电平和低电平),当引脚1接地(逻辑“0”)时,器件进入高阻状态。

    总线是一组常用的电线,通常用于数据传输。三态总线有几个三态输出连接在一起。通过控制电路,除了一个总线上的总线上的所有器件都具有处于高阻抗状态的输出。剩下的设备被启用,以高低输出驱动总线。

    三态功能的其他应用是自动测试设备(ATE)。几个振荡器的输出连接在一起。使用控制电路时,除了一个振荡器之外,所有振荡器的输出均处于高阻抗状态。唯一选定的振荡器将从计数器中读出其频率。(图5)

    在三态函数生效之前总会有一些延迟。这种效应发生在两个转换(禁用和启用时)。三态从低电平输出禁止时间为tPLZ,三态至低电平输出使能时间为tPZL。Geyer晶振,贴片晶振,KX–12A晶振,6035进口晶振TH-6 890
