ILSI晶振,贴片晶振,ILCX08晶振,光纤通道用晶振

频率:8 MHz - 100 MHz

尺寸:6.0*3.5*1.1mm

高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

咨询热线:0755-27872782

导航栏

    ILSI晶振,贴片晶振,ILCX08晶振,光纤通道用晶振 ILSI-MMD Inc.销售渠道由全球24个地区代表组成,覆盖50个美国,加拿大西部和东部,墨西哥,亚洲,英国,波兰,德国,法国,意大利,奥地利和南美洲中的45个。销售渠道还受到由多国一级分销商,地区分销,美国分类目录和欧洲分类目录组成的分销基础设施的支持; 共有8家专营分销渠道合作伙伴。

    今天,ILSI-MMD Inc.是一家全球频率控制解决方案提供商。或者,我们的目标是为全球变频控制市场提供ISO9000:2008认证,质量非常高,极具竞争力的价格以及优质的客户服务频率控制产品。

    强调:

    ILSI-MMD提供广泛的频率控制产品包装,包括工业标准和定制金属罐通孔表面贴装晶体,塑料封装的手表晶体,陶瓷表面贴装晶体和陶瓷表面贴装时钟振荡器

    ILSI-MMD核心频率控制产品:晶体。XO,VCXO,TCXO,OCXO振荡器和谐振器

    ILSI-MMD是用于RF /无线应用的TCXO频率控制产品的市场领导者

    ILSI-MMD是一家通过ISO9001:2008 DNV认证的供应商

    ILSI-MMD是全球各合同制造/ EMS供应商的认可供应商

    ILSI-MMD通过香港的货运枢纽/仓库为我们的亚洲合同制造和亚洲直接客户提供支持,以简化物流

    具有35年频率控制产品经验的ILSI-MMD现场应用工程团队,ILSI晶振,贴片晶振,ILCX08晶振,光纤通道用晶振TH-1 890

    高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

    小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是音叉晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良。

    外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.ILSI晶振,贴片晶振,ILCX08晶振,光纤通道用晶振TH-2 890

ILSI晶振规格

单位

ILCX08晶振频率范围

石英晶振基本条件

标准频率

f_nom

8-100 MHz

标准频率

储存温度

T_stg

-40°C 85°C

裸存

工作温度

T_use

-0°C +70°C

标准温度

激励功率

DL

500μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±50 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

18pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

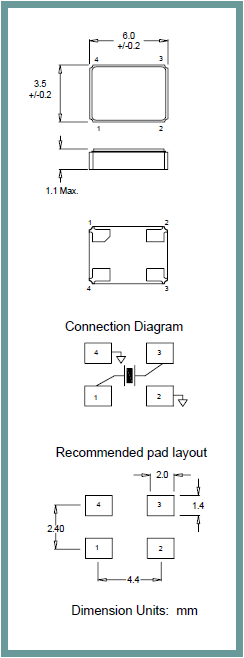

ILCX08 6035

TH-4 890

    自动安装时的冲击,ILSI晶振,贴片晶振,ILCX08晶振,光纤通道用晶振

    自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等。

    每个封装类型的注意事项

    (1)陶瓷包装产品与SON产品

    在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

    陶瓷包装产品

    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

    (2)陶瓷封装产品

    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

    (3)柱面式产品
    产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

    ●安装示例

     (4)DIP 产品

    已变形的引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

    (5)SOJ 产品和SOP 产品

    请勿施加过大压力,以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。ILSI晶振,贴片晶振,ILCX08晶振,光纤通道用晶振TH-5 890

    质量管理

    ILSI America LLC / ILSI-MMD Inc.质量方针

    ILSI America LLC / ILSI-MMD Inc.制定了我们认为适合我们组织的质量方针,并且符合ISO 9001:2008中规定的要求。该政策在整个公司内传达。部门经理和主管负责确保所有员工了解政策。为确保我们的政策适宜,我们至少每年在其管理评审会议上对其进行审查。

    ILSI America LLC / ILSI-MMD Inc.质量方针:ILSI晶振,贴片晶振,ILCX08晶振,光纤通道用晶振

    ILSI America LLC / ILSI-MMD Inc.致力于通过坚持其建立的质量管理体系和持续改进的承诺,不断为其内部和外部客户提供高质量的产品和服务

    ILSI America LLC / ILSI-MMD Inc.质量管理体系采用Plan-Do-Check-Act循环。这是ISO管理体系标准的操作原则。

    计划 - 确定目标并制定计划

    (分析你的组织情况,确定你的总体目标并设定你的临时目标,并制定实现目标的计划)。

    做 - 实施你的计划

    (做你的计划)。

    检查 - 衡量你的结果

    (衡量/监测你的实际成就达到你的计划目标的程度)。

    行动 - 纠正和改善你的计划,以及如何将它们付诸实践

    (纠正错误并从错误中吸取教训,改进计划,以便下次取得更好的结果)ILSI晶振,贴片晶振,ILCX08晶振,光纤通道用晶振TH-6 890
