ITTI晶振,C20系列2520mm晶振,C20H20-25.000-15-3.0V有源晶振

频率:1.5~80.0MHz

尺寸:2.5x2.0mm

有源晶振需要电源,但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可,有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。
咨询热线:0755-27872782

APS-1

TH-1 890

ITTI晶振,C20系列2520mm晶振,C20H20-25.000-15-3.0V有源晶振有源晶振是晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型ICTSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V,3.3V,5V,以应对不同IC产品需要.

ITTI晶振公司抱着简单而创新的宗旨,为各客户提供优质,经济的石英电子,更希望成为各位客户之长远合作伙伴拥有全面,先进之石英晶振,贴片晶振石英晶体谐振器,包括,石英晶体振荡器,晶体滤波器(Crystal Filter)、陶瓷谐振器(Ceramic Resonator) 与及其他最先进之晶体振荡器(Crystal Oscillator)…。等产品。我们拥有可媲美世界一级水平之能力及资源。ITTI是一间总部设于美国的跨国公司,同时亦承诺为客户提供优质的服务。由于客户已经不断将他们的企业计划转移至亚洲地区,有见及此,管理层决定于2000年在香港设立地区总部,并引领专业的团体在管理、工程、营销和销售提供更好的服务给客户。过后,我们亦在韩国,中国大陆和台湾地区设置销售办事处,使我们与客户及市场拉近距离,并且更能了解到客户的需求和期望,从而建立了一个更稳固的良好关系。透过深入了解,美国ITTI石英晶体晶体振荡器通过其科研,品质控制,生产的深入认知及专业见解,ITTI令到每个生产基地都善用资源,而借此提高及供应最优质之产品,透过与生产线人员之紧密联系,ITTI晶振往往能够为各位客户生产其满意之产品,也正是贯彻ITTI营运作风,无论在品质上,经济上都绝不逊色世界一级之水平。基于前述之种种优势,ITTI矢志在石英晶体行业内创出一番新气象,希望能够成为阁下最忠诚的厂商。我们致力为客户生产质优而价廉之产品及提供完善之服务乃是ITTI一贯之宗旨。

TH-2 890

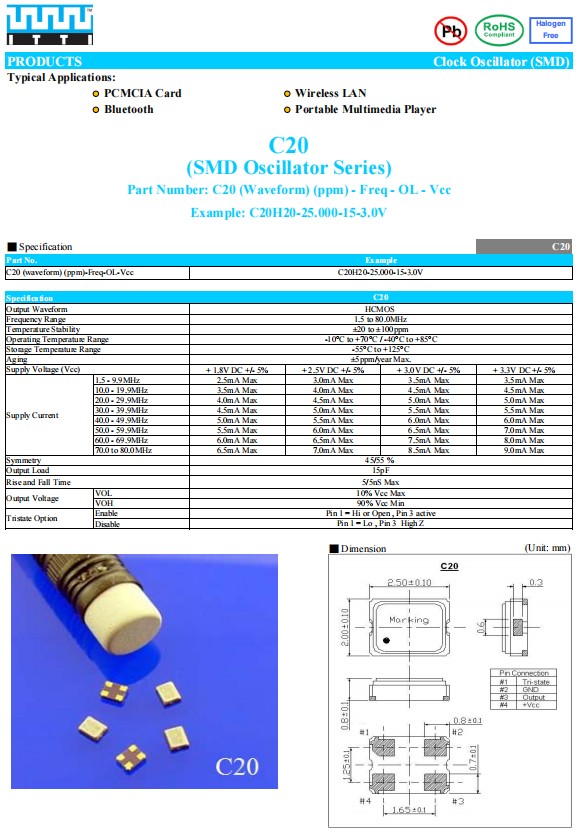

Specification C20
Output Waveform HCMOS
Frequency Range 1.5 to 80.0MHz
Temperature Stability ±20 to ±100ppm
Operating Temperature Range  -10°C to +70°C / -40°C to +85°C
Storage Temperature Range -55°C to +125°C
Aging ±5ppm/year Max.
Supply Voltage (Vcc) +1.8 ±10%V  +2.5 ±10%V  +3.0 ±10%V  +3.3 ±10%V
Supply Current 1.5 - 9.9MHz  2.5mA 3.0mA 3.5mA 3.5mA
10.0 - 19.9MHz 3.5mA 4.0mA 4.5mA 4.5mA
20.0 - 29.9MHz 4.0mA 4.5mA 5.0mA 5.0mA
30.0 - 39.9MHz 4.5mA 5.0mA 5.5mA 5.5mA
40.0 - 49.9MHz 5.0mA 5.5mA 6.0mA 6.0mA
50.0 - 59.9MHz  5.5mA 6.0mA 6.5mA 7.0mA
60.0 - 69.9MHz 6.0mA 6.5mA 7.5mA 8.0mA
70.0 - 80.0MHz 6.5mA 7.0mA 8.5mA 9.0mA
Symmetry 45/55 %
Output Load 15pF
Rise and Fall Time 5/5ns Max.
Output Voltage VOL 10% Vcc Max.
VOH 90% Vcc Min
Tristate Option Enable Pin 1 = Hi or Open , Pin 3 active
Disable Pin 1 = Lo , Pin 3 High Z

TH-3 890

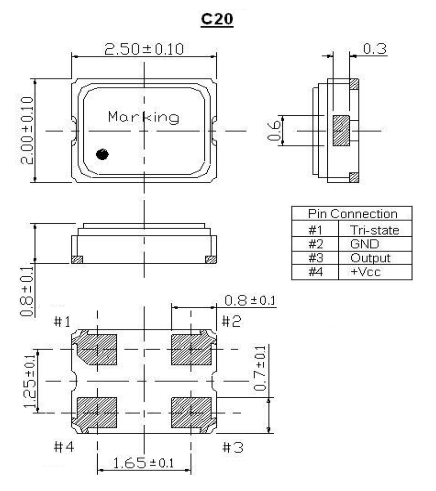

C20_2520

TH-4 890

ITTI晶振,C20系列2520mm晶振,C20H20-25.000-15-3.0V有源晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

TH-5 890

ITTI晶振,C20系列2520mm晶振,C20H20-25.000-15-3.0V有源晶振

公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。

ITTI晶振公司所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。减少石英晶振,贴片晶振产品生产的污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。

保持就健康安全环境问题与临近摄取进行对话。通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源。向员工灌输环境价值观,在所有的产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献。

C20 -1
