KVG晶振,贴片晶振,XMP-8100晶振,3.2mm*2.5mm贴片晶体

频率：12 MHz - 48 MHz

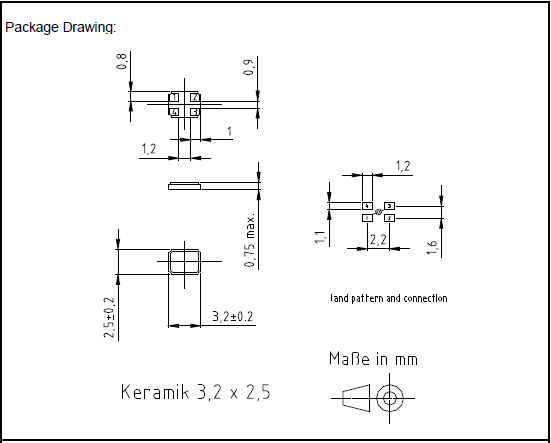

尺寸：3.2*2.5*0.75mm

那么贴片晶振产品的点击又是怎么回事呢？产品的电极对于晶体来讲，主要是，改变频率，往外引出电极，改变阻抗，去掉杂波，贴片晶体的晶片有镀金镀银等区别，各项镀层也会对产品的频率发生一定的改变，因此电极的设计会使晶振的精度产生更高的要求。

咨询热线：0755-27872782

相关产品说明下载PDF资料

KVG晶振,贴片晶振,XMP-8100晶振,3.2mm*2.5mm贴片晶体，市场：我们的贴片晶振产品主要应用于通讯网络，例如：ATM, SDH, SONET; 移动通讯系统,例如： GSM, CDMA, WCDMA, 3G and UMTS和电子测量技术. 这些设备都需要高准确性, 可靠性和较长的使用寿命, 以确保系统的高适用性.

测试和测量：光谱分析仪，频率计，网络分析仪，信号分析仪，信号源，信号发生器，通讯协议分析仪，测试接收机，移动广播检测设备；医疗行：磁共振层析X射线摄影机，超声波诊断设备，血管显像，X射线分析，?X摄像，计算机断层摄影，核医学；石英晶体传感器：电镀监控，温度传感器，压力传感器，粘稠度传感器；太空：?卫星，航天飞机，伽利略探测卫星。 TH-1 890

那么贴片晶振产品的点击又是怎么回事呢？产品的电极对于晶体来讲，主要是，改变频率，往外引出电极，改变阻抗，去掉杂波，贴片晶体的晶片有镀金镀银等区别，各项镀层也会对产品的频率发生一定的改变，因此电极的设计会使晶振的精度产生更高的要求。KVG晶振,贴片晶振,XMP-8100晶振,3.2mm*2.5mm贴片晶体

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。KVG晶振,贴片晶振,XMP-8100晶振,3.2mm*2.5mm贴片晶体 TH-2 890

KVG晶振规格	单位	XMP-8100晶振频率范围		石英晶振基本条件
标准频率	f_nom	12 MHz - 48 MHz	标准频率
储存温度	T_stg	-55 °C - +125 °C	裸存
工作温度	T_use	0 °C - +50 °C	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准), (±5 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±20 × 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	10pF - 32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±1 × 10-6 / year Max.	+25°C,第一年
