KVG晶振,贴片晶振,XMP-9100晶振,4025无源谐振器

频率：12 MHz - 37 MHz

尺寸：4.0*2.5*0.85mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

KVG晶振,贴片晶振,XMP-9100晶振,4025无源谐振器，1946年.在第二次世界大战结束后不久，物理学家Kurt Klingsporn创建了KVG公司. 不久，公司就迁往 Neckarbischofsheim, 也就是现在KVG总公司所在地. 在1996年，KVG成为美国Dover有限公司在欧洲的晶体与晶体振荡器产品的合作伙伴。1997年，晶体陶瓷在OCXOs和精准晶体的生产中被实际使用, 从而闻名世界. 从2002年起,KVG再次成为独立公司. 新的公司领导者Manfred Klimm 和Gerd Krauskopf先生都是在这行业具有多年的经验.

石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，泰河电子生产晶振频率的高低是显示泰河电子技术水平的一个方面，我公司泰河电子通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家泰河电子的竞争力，使晶振厂家泰河电子在高频石英晶振的研发及生产领先于国内其它公司。KVG晶振,贴片晶振,XMP-9100晶振,4025无源谐振器 TH-1 890

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

贴片晶振采用了多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的附着力增强，频率更加集中，那么如何把晶片能控制在1000ppm之内呢。KVG晶振,贴片晶振,XMP-9100晶振,4025无源谐振器 TH-2 890

KVG晶振规格	单位	XMP-9100晶振频率范围		石英晶振基本条件
标准频率	f_nom	12 MHz - 37 MHz	标准频率
储存温度	T_stg	-55 °C - +125 °C	裸存
工作温度	T_use	0 °C - +50 °C	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准), (±5 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±20 × 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	10pF - 32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±1 × 10-6 / year Max.	+25°C,第一年

TH-3 890

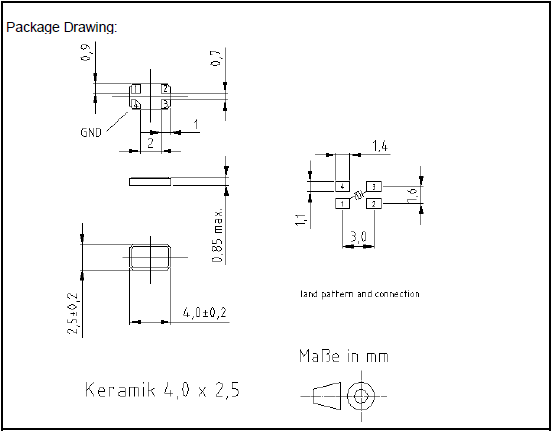

XMP-9100 4025

TH-4 890

晶体振荡器和实时时钟模块，KVG晶振,贴片晶振,XMP-9100晶振,4025无源谐振器

所有欧美进口4025无源晶振和实时时钟模块都以IC形式提供。

4脚小型SMD晶振的噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

耐振型无源石英晶振未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从绿色环保型4025晶振中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。KVG晶振,贴片晶振,XMP-9100晶振,4025无源谐振器 TH-6 890
