MERCURY晶振,贴片晶振,X42晶振,MJ晶振,MF晶振,MQ晶振

频率：12-200MHz,8-125MHz,8-125MHz,6-200MHz

尺寸：4.0*2.5*0.8mm,5.0*3.2*1.0mm,6.0*3.5*1.1mm,7.0*5.0*1.1mm

低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

MERCURY晶振,贴片晶振,X42晶振,MJ晶振,MF晶振,MQ晶振， MERCURY电子实业有限公司成立于40多年前，1973年成为台湾首家石英晶体频率控制产品制造商。

作为水晶行业的先驱，美科利通过研发许多新型尖端产品，不断满足市场需求。这些高精度产品中的许多都符合非常严格和精确的规格，并且它们也可用于微型表面贴装封装。频率范围从低KHz到800MHz。

质量在美科利是首屈一指的，确保每批产品都能满足从空间技术，电信到消费电子产品等各种应用所需的标准。

水星致力于保持高质量标准通过不断改进他们的制造技术并保持他们的新产品开发。

美科利电子工业股份有限公司---台湾台北

•成立于1973年，

自豪地成为台湾晶体工业的先驱。

•公司总部和批量生产设施。

• 通过ISO 9001：2008认证。

质量管理体系

• ISO 14001：2004认证

环境管理体系

•销售区域：亚洲，中东，非洲和欧洲，MERCURY晶振,贴片晶振,X42晶振,MJ晶振,MF晶振,MQ晶振 TH-1 890

超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体谐振器在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.MERCURY晶振,贴片晶振,X42晶振,MJ晶振,MF晶振,MQ晶振 TH-2 890

MERCURY晶振规格	单位	X42晶振,MJ晶振,MF晶振,MQ晶振频率范围		石英晶振基本条件
标准频率	f_nom	12-200MHz,8-125MHz,8-125MHz,6-200MHz	标准频率
储存温度	T_stg	-50°C ～+105°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8-32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

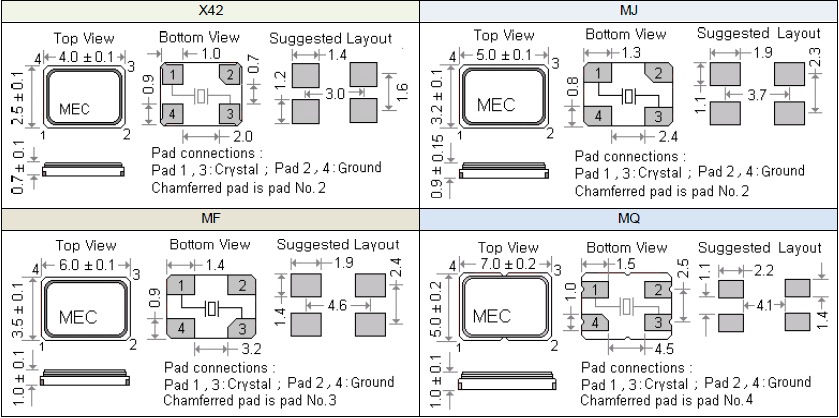

X42 MJ MF MQ 4025 5032 6035 7050

TH-4 890

晶体振荡器和实时时钟模块，MERCURY晶振,贴片晶振,X42晶振,MJ晶振,MF晶振,MQ晶振

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。MERCURY晶振,贴片晶振,X42晶振,MJ晶振,MF晶振,MQ晶振 TH-6 890
