MTRONPTI晶振,贴片晶振,M3L晶振,M5L晶振

频率:1.544-125MHZ

尺寸:5.0*3.2*1.3mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,带包装方式,可对应自动高速贴片机自动焊接,IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

咨询热线:0755-27872782

导航栏

    MTRONPTI晶振,贴片晶振,M3L晶振,M5L晶振 1995年 - 印度 - 亚洲制造业务

    1995年 - 用于OC-48和OC-192 SONET网络的小型封装VCXO

    1993年 - ISO-9001认证 - 首家美国晶体和振荡器制造商

    今天的MtronPTI在所有地点均通过ISO9001:2008认证,并且今天继续管理严格的质量控制体系。MtronPTI还拥有AS9100 Rev C认证流程,并继续改善质量,加快流程,并在业务的各个方面管理需求流技术,以便在规定的正确时间交付正确的产品。

    1993年 - 香港办事处开幕

    1990年 - 表面安装防水LC滤波器

    MtronPTI集总元件(LC)滤波器允许真正的表面安装防洗组件。焊料密封或激光焊接的周边可防止在电路板前期和后期清洗期间或之后的性能变化,从而实现高电路板级初始产量和可靠的性能。

    1990年 - 首个VCXO

    1987年 - Champion Technologies - 管理层收购

    摩托罗拉外部变频控制设备业务

    1985年 - 业界第一:超过1 GHz的化学铣晶体谐振器

    1980年 - 战术微型晶体振荡器

    1973年 - 首个单片晶体滤光片在太空中

    1967年 - 用于军用和航空电子的QPL MIL-PRF-55310晶体

    1965年 - 用于无线电和雷达的单片石英晶体滤波器和晶体谐振器。

    MtronPTI拥有超过150,000平方英尺的三个制造和设计设施:Yankton,SD; 奥兰多,FL; 和印度诺伊达。MtronPTI的香港子公司M-tron Industries Limited担任采购代理,区域仓库,质量控制和销售代表。

    MtronPTI拥有十个支持站点,三十家代表性公司,全球化的足迹以及通过网络直接连接到工程设计的桌面,位于实验室附近,靠近工厂。MTRONPTI晶振,贴片晶振,M3L晶振,M5L晶振TH-1 890

    有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:

    1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;

    2.产品的激励功率相关性参数有大幅提升;

    3.产品的长期老化率可保证在±2ppm之内

    5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.MTRONPTI晶振,贴片晶振,M3L晶振,M5L晶振TH-2 890

MTRONPTI晶振规格

单位

M3L晶振,M5L晶振频率范围

石英晶振基本条件

标准频率

f_nom

1.544-125MHZ

标准频率

储存温度

T_stg

-55°C to +125°C

裸存

工作温度

T_use

-0°C to +70°C

标准温度

激励功率

DL

1.0μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±50 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

12.5PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

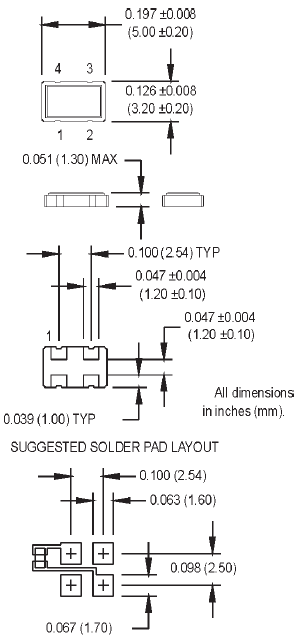

M3L M5L 5032 OSC

TH-4 890

    晶振使用注意事项,MTRONPTI晶振,贴片晶振,M3L晶振,M5L晶振

    使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

    晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

    所有产品的共同点

    抗冲击

    晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

    辐射

    暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

    化学制剂 / pH值环境

    请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

    粘合剂

    请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。

    (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)MTRONPTI晶振,贴片晶振,M3L晶振,M5L晶振TH-6 890
