Mmdcomp晶振,贴片晶振,H晶振,进口6.0*3.5mm晶振

频率：8MHz - 100MHz

尺寸：6.2*3.7*1.2mm

小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良。

咨询热线：0755-27872782

相关产品说明下载PDF资料

Mmdcomp晶振,贴片晶振,H晶振,进口6.0*3.5mm晶振，MMD Monitor / Quartztek成立于1994年，是一家全面服务的频率控制设备制造商。从那时起，MMD已经发展成为一家服务型技术公司，由知识丰富的管理团队和致力于完成客户满意度的专职人员推动。

总部位于内华达州的里诺和南加州的偏远地区。MMD Monitor / Quartztek在频率控制行业的大批量，低成本领域迅速建立了良好的服务声誉。2002年，MMD收购Monitor Products和Quartztek，巩固了其在高稳定性，高性能振荡器领域以及军事市场的地位。Monitor Products一直是频率控制市场高稳定性领域的QPL认证技术领导者，生产定制TCXO和高精度OCXO晶振。 TH-1 890

小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分。低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准。

石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。Mmdcomp晶振,贴片晶振,H晶振,进口6.0*3.5mm晶振
TH-2 890

Mmdcomp晶振规格	单位	H晶振频率范围		石英晶振基本条件
标准频率	f_nom	8MHz - 100MHz	标准频率
储存温度	T_stg	-40°C - +85°C	裸存
工作温度	T_use	0 °C - +70 °C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±10 × 10-6 ～ ±100 × 10-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8pF - 50pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

TH-3 890

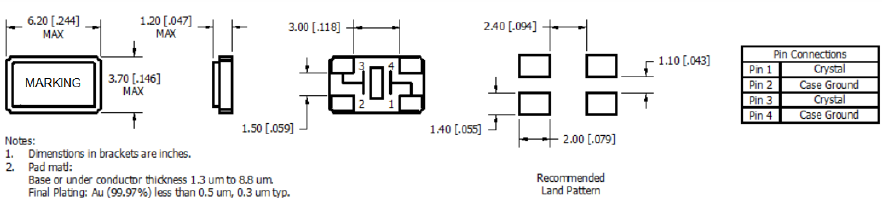

H 6035 4P

TH-4 890

进口无源贴片晶振自动安装时的冲击，Mmdcomp晶振,贴片晶振,H晶振,进口6.0*3.5mm晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (6035高精度石英晶体,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●安装示例

(4)SMD石英晶体谐振器产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。Mmdcomp晶振,贴片晶振,H晶振,进口6.0*3.5mm晶振 TH-6 890
