NKG Crystal|S3M54.0000F20M2Z-EXT|TAIHETH

频率：54MHz

尺寸：3.2mm x 2.5mm

NKG Crystal|S3M54.0000F20M2Z-EXT|TAIHETH,NKG晶振,S3M石英晶振,S3M54.0000F20M2Z-EXT晶振,无源晶振,SMD晶体,晶体谐振器,四脚晶振,3225mm晶振,频率54MHz,负载20pF,工作温度-40~85°C,频率稳定性25ppm,耐高温晶振,抗震动晶振,小体积晶振,路由器晶振,智能手机晶振,平板电脑晶振,蓝牙耳机晶振.

咨询热线：0755-27872782

TH-1 890

NKG Crystal|S3M54.0000F20M2Z-EXT|TAIHETH,NKG晶振,S3M石英晶振,S3M54.0000F20M2Z-EXT晶振,无源晶振,SMD晶体,晶体谐振器,四脚晶振,3225mm晶振,频率54MHz,负载20pF,工作温度-40~85°C,频率稳定性25ppm,耐高温晶振,抗震动晶振,小体积晶振,路由器晶振,智能手机晶振,平板电脑晶振,蓝牙耳机晶振.

NKG Crystal|S3M54.0000F20M2Z-EXT|TAIHETH特点：

•微型包装尺寸3.2 x 2 .5x 0.7mm与4个垫。
•优异的耐热性和抗震性。
•真空密封，可靠性高，老化率低。
•符合AEC-Q200标准的汽车级产品可供选择。

TH-2 890

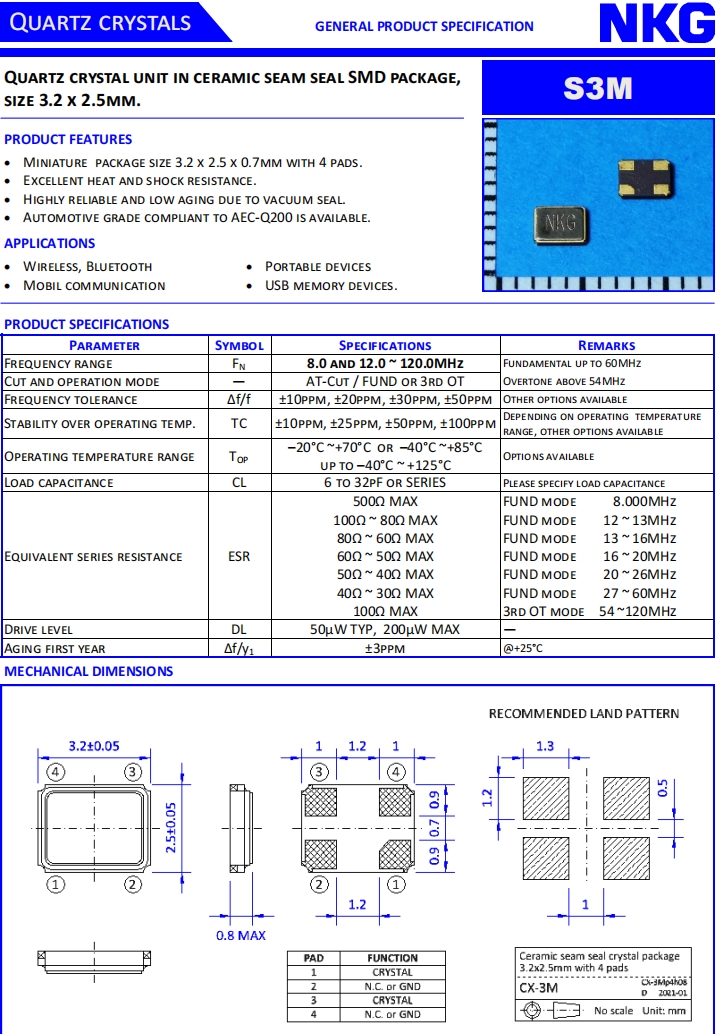

NKG Crystal|S3M54.0000F20M2Z-EXT|TAIHETH规格表

PARAMETER	SYMBOL	SPECIFICATIONS	REMARKS
FREQUEN CY RAN GE	FA	54MHZ	-
CUT AND OPERATION MODE	-	AT-CUT / FUNDAMENTAL	-
FREQUENCY TOLERANCE	Δf/f	±20PPM	OTHER OPTIONS AVAILABLE
STABILITY OVER OPERATING TEMP.	TC	±25PPM	D EPEND IN G ON OPERATING TEMPERATURE RAN GE, OTHER OPTIONS AVAILABLE 1
OPERATING TEMPERATURE RANGE	Top	-40°C~+85°C	OPTIONS AVAILABLE
LOAD CAPACITAN CE	CL	20PF	PLEASE SPECIFY LOAD CAPACITANCE
EQUIVALENT SERIES RESISTANCE	ESR	500Ω MAX 100Ω~80Ω MAX 80Ω~60Ω MAX 60Ω~50Ω MAX 50Ω~40Ω MAX 40Ω~30Ω MAX 500Ω MAX	FUND MODE 8.000MHz FUND MODE 12~13MHz FUND MODE 13~16MHZ FUND MODE 16~20MHz FUND MODE 20~26MHz FUND MODE 27~60MHz 3rd OT mode 54 ~120MHz
DRIVE LEVEL	DL	10μW TYP,100μW MAX	-
AGING FIRST YEAR	△f/yi	±3 PPM	@+25°C

TH-3 890

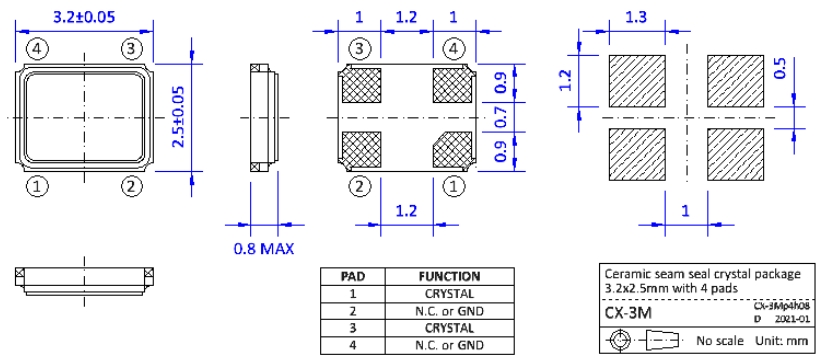

NKG Crystal|S3M54.0000F20M2Z-EXT|TAIHETH尺寸图
