KDS/1AJ240006BB/24MHz/16pF/±30ppm/SMD-49/AEC-Q200标准

当前位置：首页 » KDS晶振 » KDS/1AJ240006BB/24MHz/16pF/±30ppm/SMD-49/AEC-Q200标准

prevnext

KDS/1AJ240006BB/24MHz/16pF/±30ppm/SMD-49/AEC-Q200标准

频率：3.072~70MHz

尺寸：11.0x4.6mm

KDS/1AJ240006BB/24MHz/16pF/±30ppm/SMD-49/AEC-Q200标准，日本KDS大真空株式会社，进口晶振，SMD-49晶振是一款小体积晶振尺寸11.0x4.6x4.2mm表面贴装型水晶振动子，MHz石英晶体，1AJ17408AAGA采用表面安装金属封装完全密封，两脚贴片晶振，频率范围：3.072MHz至70MHz，1AR270002CGA无源晶振，石英晶体谐振器，SMD晶振，1AR040003DK无铅环保晶振，贴片晶振，高可靠性，支持自动安装和回流焊接，符合AEC-Q200标准，小体积被广泛用于通讯设备，无线网络，蓝牙模块，汽车电子设备，车载控制器，智能家居，数码电子等应用。

咨询热线：0755-27872782

KDS/1AJ240006BB/24MHz/16pF/±30ppm/SMD-49/AEC-Q200标准，参数图

型名	SMD-49
周波数範囲	3.072~33.9MHz	26~70MHz
谐波阶	Fundamental
負荷容量	8pF, 10pF, 12pF, 20pF
激励电平	10μW （300μW max.）	50μW （1mW max.）
周波数許容偏差	±50×10-6 ，±100×10-6（at 25℃)
直列抵抗	40~300 Ω max
周波数温度特性	±50×10-6/-10~＋60℃
	±100×10-6/-30~＋80℃
保存温度範囲	-40~＋85℃
梱包単位（1）	1000pcs./reel （φ330）

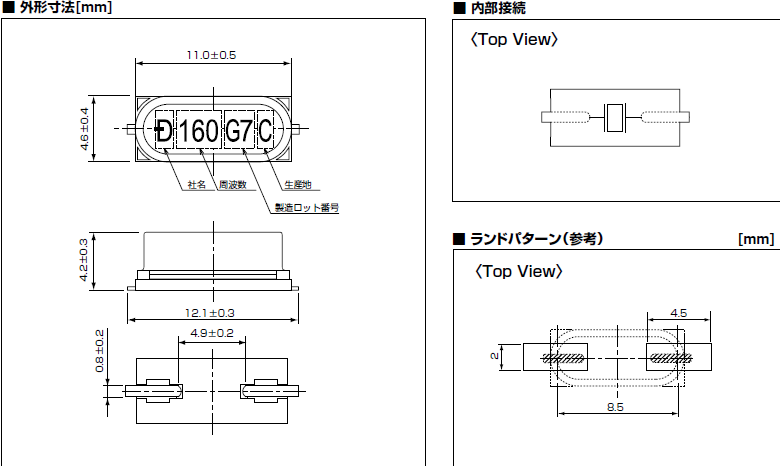

KDS/1AJ240006BB/24MHz/16pF/±30ppm/SMD-49/AEC-Q200标准，尺寸图

KDS/1AJ240006BB/24MHz/16pF/±30ppm/SMD-49/AEC-Q200标准，小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。

品牌	原厂代码	型号	尺寸	频率	负载/电压
KDS晶振	1AJ043324C	SMD-49	11*4.6	4.332M	12PF
KDS晶振	1AJ17408AAGA	SMD-49	11*4.6	17.408M	16PF
KDS晶振	1AJ250004B	SMD-49	11*4.6	25.000M	20PF
KDS晶振	1AJ100005B	SMD-49	11*4.6	10.000M	12PF
KDS晶振	1AJ240006AEA	SMD-49	11*4.6	24.000M	16PF
KDS晶振	1AJ240006AK	SMD-49	11*4.6	24.000M	16PF
KDS晶振	1AJ240006BB	SMD-49	11*4.6	24.000M	16PF
KDS晶振	1AJ245765C	SMD-49	11*4.6	24.576M	18PF
KDS晶振	1AR270002GA	SMD-49	11*4.6	27.000M	12.9PF
KDS晶振	1AR304002A	SMD-49	11*4.6	30.400M	12PF
KDS晶振	1AR245766AZ	SMD-49	11*4.6	24.576M	20PF
KDS晶振	1AR245766BE	SMD-49	11*4.6	24.576M	20PF
KDS晶振	1AR270002CG	SMD-49	11*4.6	27.000M	10PF
KDS晶振	1AR270002CGA	SMD-49	11*4.6	27.000M	10PF
KDS晶振	1AR270002EH	SMD-49	11*4.6	27.000M	12PF
KDS晶振	1AV270002BA	SMD-49	11*4.6	27.000M	16PF
KDS晶振	1AR270002CQ	SMD-49	11*4.6	27.000M	10PF
KDS晶振	1AJ270002CH	SMD-49	11*4.6	27.000M	10PF
KDS晶振	1AJ270002DT	SMD-49	11*4.6	27.000M	12PF
KDS晶振	1AR11059CEB	SMD-49	11*4.6	11.0592MHZ	16PF
KDS晶振	1AJ039286A无源晶振	SMD-49	11*4.6	3.928231MHZ	20PF
KDS晶振	1AJ160006BL	SMD-49	11*4.6	16.000MHZ	20PF
KDS晶振	1AJ16000EEL	SMD-49	11*4.6	16.000MHZ	20PF
KDS晶振	1AJ160003D	SMD-49	11*4.6	16.000MHZ	20PF
KDS晶振	1AJ073726AV	SMD-49	11*4.6	7.3728MHZ	20PF
KDS晶振	1AJ040003DJ	SMD-49	11*4.6	4.000MHZ	20PF
KDS晶振	1AR300002CT	SMD-49	11*4.6	30.000M	12PF
KDS晶振	1AJ099976A	SMD-49	11*4.6	9.9975M	7PF
KDS晶振	1AR040003DK	SMD-49	11*4.6	4.000MHZ	16PF
