大真空5032晶振DSX530GA,1C707600CC1B石英晶体谐振器
频率:7~54MHz
尺寸:5.0x3.2mm
大真空5032晶振DSX530GA,1C707600CC1B石英晶体谐振器,日本KDS大真空晶振,DSX530GA是一款小体积尺寸5.0x3.2mm晶振,两脚贴片晶振、厚度1.0mm、1C710000CE1A小体积轻薄型,1C707600CC1B表面贴装水晶振动子,1C736864CC1A石英晶振,KDS无源晶振,石英晶体谐振器,贴片晶振,无铅环保晶振,耐热性优异,高精度、高可靠性,支持7MHz至54MHz的低频到广泛的频率,无需防潮包装管理,moisture sensitivity level:level1( IPC/jedec j-STD-033 ),符合AEC-Q200标准,最适合汽车导航,数字视听设备,智能手机晶振,无线网络晶振,蓝牙模块晶振,GPS定位系统,汽车电子晶振,移动通讯晶振,数码电子等多种用途。

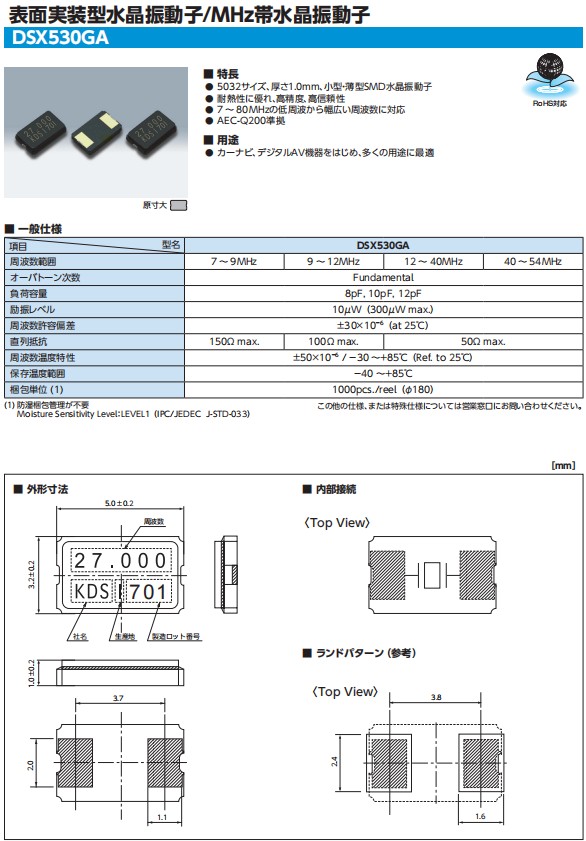

大真空5032晶振DSX530GA,1C707600CC1B石英晶体谐振器,参数图
型名 | DSX530GA | |||
---|---|---|---|---|
周波数範囲 | 7~8MHz | 8~12MHz | 12~20MHz | 20~54MHz |
オーバトーン次数 | Fundamental | |||
負荷容量 | 8pF, 10pF, 12pF | |||
励振レベル | 10μW (300μW max.) | |||
周波数許容偏差 | ±30×10-6 ( at 25℃) | |||
直列抵抗 | 200Ω max. | 150Ω max. | 100Ω max. | 50Ω max. |
周波数温度特性 | ±100×10-6/-40~+125℃ (Ref. to 25℃) | |||
保存温度範囲 | -40~+150℃ | |||
信頼性仕様 | AEC-Q200 | |||
梱包単位(1) |
1000pcs./reel (φ180) |
大真空5032晶振DSX530GA,1C707600CC1B石英晶体谐振器,尺寸图
大真空5032晶振DSX530GA,1C707600CC1B石英晶体谐振器
在使用晶振时应注意以下事项:
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.大真空5032晶振DSX530GA,1C707600CC1B石英晶体谐振器
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
大真空5032晶振DSX530GA,1C707600CC1B石英晶体谐振器
KDS集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境,健康和安全意识的活动,提高公众对普遍的环境,健康和安全问题的注意.
KDS晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.
公司的各项能源,资源消耗指标和排放指标达到国内领先,国际先进水平.
KDS晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.
大真空5032晶振DSX530GA,1C707600CC1B石英晶体谐振器,致力于环境保护,包括预防污染.在石英晶振晶体产品的规划到制造,运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.
KDS晶振,贴片晶振,石英晶体振荡器在”制造,使用,有效利用,再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好”防止地球变暖,有效利用资源,对化学物质进行管理”,实现与地球的和谐相处.
