KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振

频率：32.768KHz

尺寸：1.6x1.0mm

KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振，日本KDS大真空晶振，DST1610AL是一款小体积晶振尺寸1.6x1.0mm四脚贴片晶振，石英晶振，32.768K晶体，石英晶体谐振器，1TJH090DR1A0003无源晶振，1TJL070DR1A0009超小型，轻薄型，SMD音叉型石英振子1610尺寸厚度0.3mm，采用陶瓷封装、金属盖，实现高精度、高可靠性，适用于移动通信设备、民用设备等多种用途，作为抗干扰对策，连接盖和背面端子，可以连接到GND，用途：通信设备晶振、民用设备晶振，智能手机晶振，时钟晶振，钟表电子晶振，仪器仪表晶振，智能卡、可穿戴设备等应用。

咨询热线：0755-27872782

KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振，日本KDS大真空晶振，DST1610AL是一款小体积晶振尺寸1.6x1.0mm四脚贴片晶振，32.768K晶体，石英晶体谐振器，1TJH090DR1A0003无源晶振，1TJL070DR1A0009超小型，轻薄型，SMD音叉型石英振子1610尺寸厚度0.3mm，采用陶瓷封装、金属盖，实现高精度、高可靠性，适用于移动通信设备、民用设备等多种用途，作为抗干扰对策，连接盖和背面端子，可以连接到GND，用途：通信设备晶振、民用设备晶振，智能手机晶振，时钟晶振，钟表电子晶振，仪器仪表晶振，智能卡、可穿戴设备等应用。

1610晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

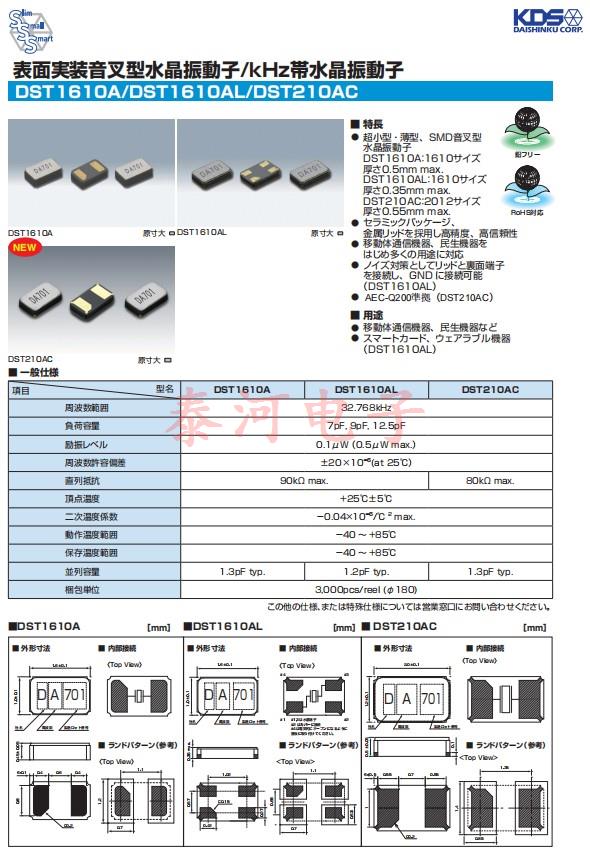

KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振，参数图

型名	DST1610AL
周波数範囲	32.768kHz
負荷容量	6pF, 7pF, 9pF, 12.5pF
励振レベル	0.1μW （0.5μW max.）
周波数許容偏差	±20×10^-6(at 25℃）
直列抵抗	80kΩ max.
頂点温度	+25℃±5℃
二次温度係数	-0.04×10^-6/℃² max.
動作温度範囲	-40~+85℃
保存温度範囲	-40~+85℃
並列容量	1.2pF typ.
梱包単位（1）	3,000pcs/reel (φ180)

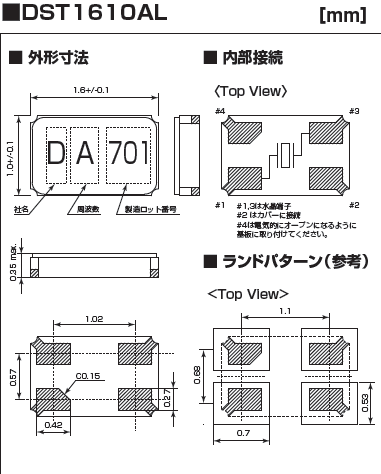

KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振，尺寸图

DST1610AL 1610

TH-4 890

KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振

使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。

晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有产品的共同点

抗冲击：晶振产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射：暴露于辐射环境会导致产品性能受到损害，因此应避免照射。

化学制剂 / pH值环境：请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂：请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）

卤化合物：请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振

静电：过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

在设计时

机械振动的影响：当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导：(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振

KDS集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境,健康和安全意识的活动,提高公众对普遍的环境,健康和安全问题的注意.

KDS晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

公司的各项能源,资源消耗指标和排放指标达到国内领先,国际先进水平.

KDS晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

KDS时钟晶振DST1610AL,1TJL070DR1A0009超小型晶振，致力于环境保护,包括预防污染.在石英晶振晶体产品的规划到制造,运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.

KDS晶振,贴片晶振,石英晶体振荡器在”制造,使用,有效利用,再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好”防止地球变暖,有效利用资源,对化学物质进行管理”,实现与地球的和谐相处.

品牌	原厂代码	型号	尺寸	频率
KDS晶振	1TJH125DR1A0004	DST1610A	1610	32.768KHz
KDS晶振	7CG03840A06	DSR1612ATH	1612	38.400M
KDS晶振	1TJL070DR1A0009	DST1610AL	1610	32.768K晶振
KDS晶振	1ZZHAM24000BB0B	DSX1612S	1612	24MHZ
KDS晶振	1ZC12256	DST1210A	1210	32.768KHz
KDS晶振	1ZZHAM26000AB0A	DSX1612S	1612	26MHZ
KDS晶振	1TJN090DP1A0004	DST1210A	1210	32.768KHz
KDS晶振	1ZZHAM32000AA0A	DSX1612S	1612	32.000M
KDS晶振	1TJH090DR1A0003	DST1610A	1610	32.768KHz
KDS晶振	1TJG090DR1A0013	DST210A	2012	32.768KHz
KDS晶振	1TJG125DR1A0004	DST210A	2012	32.768KHz
KDS晶振	1TJG080DP1A0001	DST210A	2012	32.768KHz
KDS晶振	1TJH125DR1A0058	DST1610A	1610	32.768KHz
KDS晶振	1TJG090DP1A0005	DST210A	2012	32.768KHz
KDS晶振	1TJG125DR1A0019	DST210A	2012	32.768KHz
