CTS西迪斯402无源晶振,402F2401XIAR无线通讯设备晶振

频率:16M~80MHZ

尺寸:2.0x1.6mm

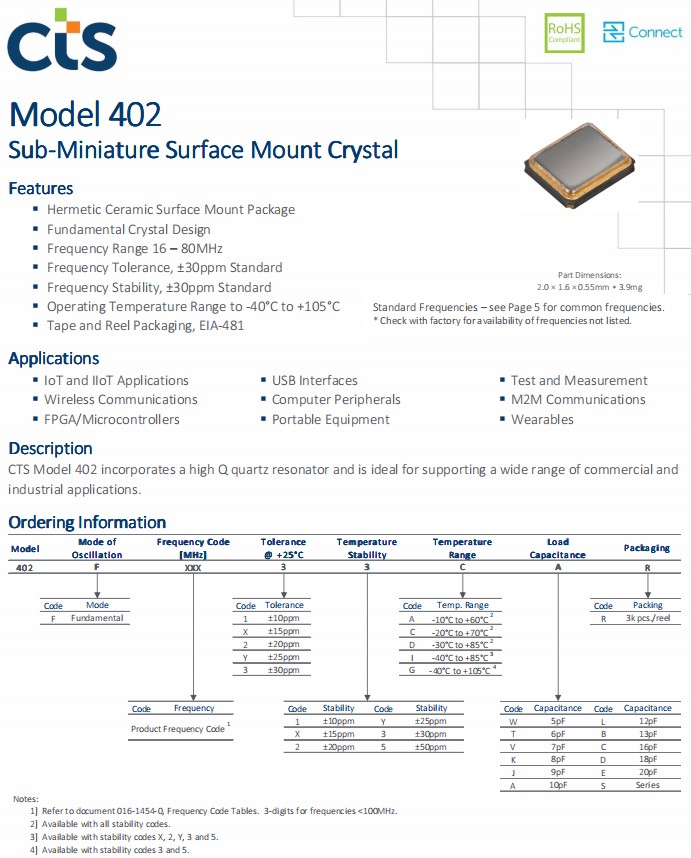

CTS西迪斯402无源晶振,402F2401XIAR无线通讯设备晶振美国进口晶振,CTS西迪斯晶振系列402,是一款小体积晶振尺寸2.0x1.6mm晶振,402F2501XIAR四脚贴片晶振,402F27011CAR无源晶振,402F2001XIAR石英晶振,石英晶体谐振器,无铅环保晶振,密封陶瓷表面安装封装,基本晶体设计,频率范围16-80MHz,频率公差,±30ppm标准,频率稳定性,±30ppm标准,工作温度范围到-40°C到+105°C,磁带和卷轴包装,EIA-481,应用于物联网,无线通信,FPGA/微控制器,USB接口,计算机外设,便携式设备,测试和测量,M2M通信,可穿戴设备,CTS402型采用了一个高Q石英谐振器,是支持广泛的商业和工业应用的理想选择。
咨询热线:0755-27872782

CTS-2

TH-1 890

CTS西迪斯402无源晶振,402F2401XIAR无线通讯设备晶振美国进口晶振,CTS西迪斯晶振系列402,是一款小体积晶振尺寸2.0x1.6mm晶振,402F2501XIAR四脚贴片晶振,402F27011CAR无源晶振,402F2001XIAR石英晶振,石英晶体谐振器,无铅环保晶振,密封陶瓷表面安装封装,基本晶体设计,频率范围16-80MHz,频率公差,±30ppm标准,频率稳定性,±30ppm标准,工作温度范围到-40°C到+105°C,磁带和卷轴包装,EIA-481,应用于物联网,无线通信,FPGA/微控制器,USB接口,计算机外设,便携式设备,测试和测量,M2M通信,可穿戴设备,CTS402型采用了一个高Q石英谐振器,是支持广泛的商业和工业应用的理想选择。

TH-2 890

CTS西迪斯402无源晶振,402F2401XIAR无线通讯设备晶振,参数图

CTS晶振规格

单位

402晶振频率范围

石英晶振基本条件

标准频率

f_nom

16MHZ~80MHZ

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

工作温度

T_use

-40°C  +105°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
 ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

12pF ,16PF,18PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

CTS西迪斯402无源晶振,402F2401XIAR无线通讯设备晶振,尺寸图

402 2016

TH-4 890

CTS西迪斯402无源晶振,402F2401XIAR无线通讯设备晶振

所有产品的共同点

1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2:辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属”,从而破坏密封质量,降低性能.

5:卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂CTS西迪斯402无源晶振,402F2401XIAR无线通讯设备晶振

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

原厂编码 厂家 型号 系列 频率 包装/封装
402F2401XIAR CTS Crystal 402 MHz Crystal 24MHz 4-SMD, No Lead
402F2401XIAR CTS Crystal 402 MHz Crystal 24MHz 4-SMD, No Lead
402F2401XIAR CTS Crystal 402 MHz Crystal 24MHz 4-SMD, No Lead
402F2501XIAR CTS Crystal 402 MHz Crystal 25MHz 4-SMD, No Lead
402F2501XIAR CTS Crystal 402 MHz Crystal 25MHz 4-SMD, No Lead
402F2501XIAR CTS Crystal 402 MHz Crystal 25MHz 4-SMD, No Lead
402F27011CAR CTS Crystal 402 MHz Crystal 27MHz 4-SMD, No Lead
402F27011CAR CTS Crystal 402 MHz Crystal 27MHz 4-SMD, No Lead
402F30011CAR CTS Crystal 402 MHz Crystal 30MHz 4-SMD, No Lead
402F30011CAR CTS Crystal 402 MHz Crystal 30MHz 4-SMD, No Lead
402F30011CAR CTS Crystal 402 MHz Crystal 30MHz 4-SMD, No Lead
402F38411CAR CTS Crystal 402 MHz Crystal 38.4MHz 4-SMD, No Lead
402F38411CAR CTS Crystal 402 MHz Crystal 38.4MHz 4-SMD, No Lead
402F38411CAR CTS Crystal 402 MHz Crystal 38.4MHz 4-SMD, No Lead
402F2001XIAR CTS Crystal 402 MHz Crystal 20MHz 4-SMD, No Lead
402F2001XIAR CTS Crystal 402 MHz Crystal 20MHz 4-SMD, No Lead
402F2001XIAR CTS Crystal 402 MHz Crystal 20MHz 4-SMD, No Lead
402F4001XIAR CTS Crystal 402 MHz Crystal 40MHz 4-SMD, No Lead
402F4001XIAR CTS Crystal 402 MHz Crystal 40MHz 4-SMD, No Lead
402F4001XIAR CTS Crystal 402 MHz Crystal 40MHz 4-SMD, No Lead
402F24011CAR CTS Crystal 402 MHz Crystal 24MHz 4-SMD, No Lead
402F24011CAR CTS Crystal 402 MHz Crystal 24MHz 4-SMD, No Lead
402F24011CAR CTS Crystal 402 MHz Crystal 24MHz 4-SMD, No Lead
402F3201XIAR CTS Crystal 402 MHz Crystal 32MHz 4-SMD, No Lead
402F3201XIAR CTS Crystal 402 MHz Crystal 32MHz 4-SMD, No Lead
402F3201XIAR CTS Crystal 402 MHz Crystal 32MHz 4-SMD, No Lead
402F32011CAR CTS Crystal 402 MHz Crystal 32MHz 4-SMD, No Lead
402F32011CAR CTS Crystal 402 MHz Crystal 32MHz 4-SMD, No Lead
402F32011CAR CTS Crystal 402 MHz Crystal 32MHz 4-SMD, No Lead
402F160XXCKR CTS Crystal 402 MHz Crystal 16MHz 4-SMD, No Lead
402F192XXCKR CTS Crystal 402 MHz Crystal 19.2MHz 4-SMD, No Lead
402F200XXCKR CTS Crystal 402 MHz Crystal 20MHz 4-SMD, No Lead
402F204XXCKR CTS晶振 402 MHz Crystal 20.48MHz 4-SMD, No Lead
402F240XXCKR CTS Crystal 402 MHz Crystal 24MHz 4-SMD, No Lead
402F250XXCKR CTS Crystal 402 MHz Crystal 25MHz 4-SMD, No Lead
402F260XXCKR CTS Crystal 402 MHz Crystal 26MHz 4-SMD, No Lead
402F270XXCKR CTS Crystal 402 MHz Crystal 27MHz 4-SMD, No Lead
402F271XXCKR CTS Crystal 402 MHz Crystal 27.12MHz 4-SMD, No Lead
402F300XXCKR CTS Crystal 402 MHz Crystal 30MHz 4-SMD, No Lead
402F307XXCKR CTS Crystal 402 MHz Crystal 30.72MHz 4-SMD, No Lead
402F320XXCKR CTS Crystal 402 MHz Crystal 32MHz 4-SMD, No Lead
402F360XXCKR CTS Crystal 402 MHz Crystal 36MHz 4-SMD, No Lead
402F374XXCKR CTS Crystal 402 MHz Crystal 37.4MHz 4-SMD, No Lead
402F384XXCKR CTS Crystal 402 MHz Crystal 38.4MHz 4-SMD, No Lead
402F400XXCKR CTS Crystal 402 MHz Crystal 40MHz 4-SMD, No Lead
402F160XXCJR CTS Crystal 402 MHz Crystal 16MHz 4-SMD, No Lead
402F192XXCJR CTS Crystal 402 MHz Crystal 19.2MHz 4-SMD, No Lead
402F200XXCJR CTS Crystal 402 MHz Crystal 20MHz 4-SMD, No Lead
402F204XXCJR CTS Crystal 402 MHz Crystal 20.48MHz 4-SMD, No Lead
402F240XXCJR CTS Crystal 402 MHz Crystal 24MHz 4-SMD, No Lead
402F250XXCJR CTS Crystal 402 MHz Crystal 25MHz 4-SMD, No Lead
402F260XXCJR CTS Crystal 402 MHz Crystal 26MHz 4-SMD, No Lead
402F270XXCJR CTS Crystal 402 MHz Crystal 27MHz 4-SMD, No Lead
402F271XXCJR CTS Crystal 402 MHz Crystal 27.12MHz 4-SMD, No Lead
402F300XXCJR CTS Crystal 402 MHz Crystal 30MHz 4-SMD, No Lead
402F307XXCJR CTS Crystal 402SMD晶体 MHz Crystal 30.72MHz 4-SMD, No Lead
402F320XXCJR CTS Crystal 402 MHz Crystal 32MHz 4-SMD, No Lead
402F360XXCJR CTS Crystal 402 MHz Crystal 36MHz 4-SMD, No Lead
402F374XXCJR CTS Crystal 402 MHz Crystal 37.4MHz 4-SMD, No Lead
402F384XXCJR CTS Crystal 402 MHz Crystal 38.4MHz 4-SMD, No Lead
402F400XXCJR CTS Crystal 402 MHz Crystal 40MHz 4-SMD, No Lead
402F160XXCAR CTS Crystal 402 MHz Crystal 16MHz 4-SMD, No Lead
402.2016
