7N晶振,7N24570001晶振,精确的贴片TCXO晶振

当前位置：首页 » SMD晶振 » TXC晶振 » TXC晶振,温补晶振,7N晶振,7N24570001晶振

prevnext

TXC晶振,温补晶振,7N晶振,7N24570001晶振

频率：10 - 52 MHz

尺寸：7.0 x 5.0 x 2.0 mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

咨询热线：0755-27872782

相关产品说明下载PDF资料

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。TXC晶振,温补晶振,7N晶振,7N24570001晶振

TXC晶振目前专业从事这些类别的产品：晶体（32.768KHZ，基本兆赫，高精度的兆赫，汽车级）Oscillators（32.768kHz，CMOS硅MEMS，差分输出，看到汽车级），压控晶体振荡器（CMOS差分输出），TCXO（基础、GPS、精密），压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）等。 TH-1 890

TXC晶振,石英晶体振荡器,7N晶振,7N24570001晶振，温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因晶体振荡器产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅。

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
TH-2 890

型号		7N (TCXO)
输出频率范围		10 - 52 MHz
标准频率
电源电压范围		+2.7 - 5.5 V
电源电压（Vcc）
消耗电流		+5 mA Max. （Clipped Sinewave）/+10 mA Max.（CMOS）
待机时电流		-
输出电压		0.8 Vp-p Min.（Clipped Sinewave）/0.1 Vcc Max. 0.9 Vcc Min.（CMOS）
输出负载		10kΩ//10pF（Clipped Sinewave）/15pF（CMOS）
频率稳定度	常温偏差	±2.0 ppm max.
	温度特性	±0.14 / ±0.28 ppm max./-40-+85℃
	电源电压特性	±0.1 ppm Max.（V_CC ±5%）
	负载变化特性	±0.1 ppm Max.
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.5ms max.

7N晶振原厂代码表：

Manufacturer Part Number原厂代码

Manufacturer品牌

Series型号

Part Status

Type 类型

Frequency 频率

Frequency Stability频率稳定度

Operating Temperature 工作温度

Current - Supply (Max)

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

7N-26.000MBP-T

TXC CORPORATION

Active

TCXO

26MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

10-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.079" (2.00mm)

7N-26.000MBP-T

TXC CORPORATION

Active

TCXO

26MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

10-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.079" (2.00mm)

7N-26.000MBP-T

TXC CORPORATION

Active

TCXO

26MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

10-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.079" (2.00mm)

7N-19.200MBP-T

TXC CORPORATION

Active

TCXO

19.2MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

10-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.079" (2.00mm)

7N-19.200MBP-T

TXC CORPORATION

Active

TCXO

19.2MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

10-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.079" (2.00mm)

7N-19.200MBP-T

TXC CORPORATION

Active

TCXO

19.2MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

10-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.079" (2.00mm)

7N-24.576MBP-T

TXC CORPORATION

Active

TCXO

24.576MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

10-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.079" (2.00mm)

7N-24.576MBP-T

TXC CORPORATION

Active

TCXO

24.576MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

10-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.079" (2.00mm)

7N-24.576MBP-T

TXC CORPORATION

Active

TCXO

24.576MHz

±280ppb

-40°C ~ 85°C

10mA

Surface Mount

10-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.079" (2.00mm)

7N24570001

TXC CORPORATION

Active

TCXO

24.576MHz

-40°C ~ 85°C

10mA

TH-3 890

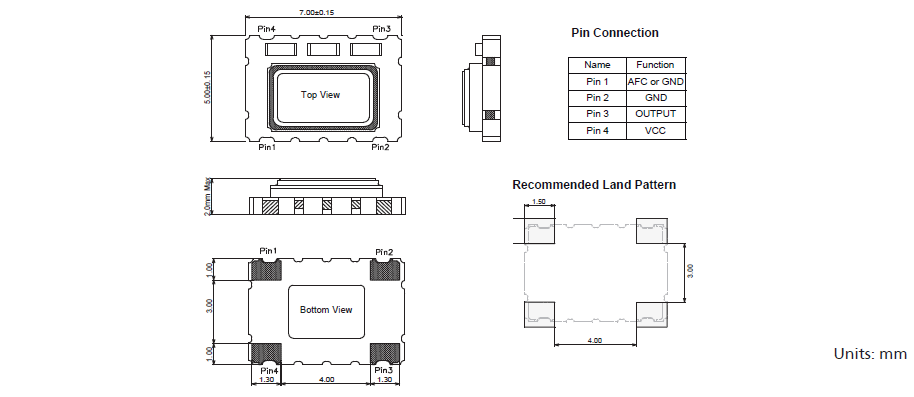

TXC_7N(4)_7_5 TCXO

TH-4 890

金属封装TXCO振荡器使用注意事项，TXC晶振,温补晶振,7N晶振,7N24570001晶振

使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。

晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有产品的共同点

抗冲击
低频石英晶体振荡器产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射

暴露于辐射环境会导致产品性能受到损害，因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致SMD型2016有源晶体产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）TXC晶振,温补晶振,7N晶振,7N24570001晶振 TH-5 890

TXC压电石英晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。

与我们的员工一起开创并保持一个免于事故的工作场所。

重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们贴片型TXCO振荡器经营活动的环境绩效。

将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。

加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染。

为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。

以最小化使用危险材料、能源和其它资源为目的进行公司石英晶体振荡器产品及服务的安全生产和使用，并确保回收利用。以防治污染、保存资源的方式进行商务运作，并积极地对以往的环境破坏进行揭露。持续改进，将环境管理与商务运行和决策过程高度集成，规范其行为。不断进行持续改进的实践。TXC晶振,温补晶振,7N晶振,7N24570001晶振

TXC有源温补CXO系列晶振规格表：

TH-6 890

联系方式/CONTACT US

泰河电话服务热线：0755-27872782 13824306246

泰河传真贸易通：泰河科技

泰河客服在线客服：794113422　　泰河微信号：taiheth794113422　　公众号：taihekj

泰河邮箱泰河邮箱：taiheth@163.com

泰河地址泰河地址：广东深圳市宝安区40区33号工业城6楼

泰河地址泰河官网：http://www.smdcrystal.com/

7N晶振 7N24570001晶振精确的贴片TCXO晶振
