TXC晶振,贴片晶振,8J晶振,四脚小贴片晶体谐振器

频率:24-54MHZ

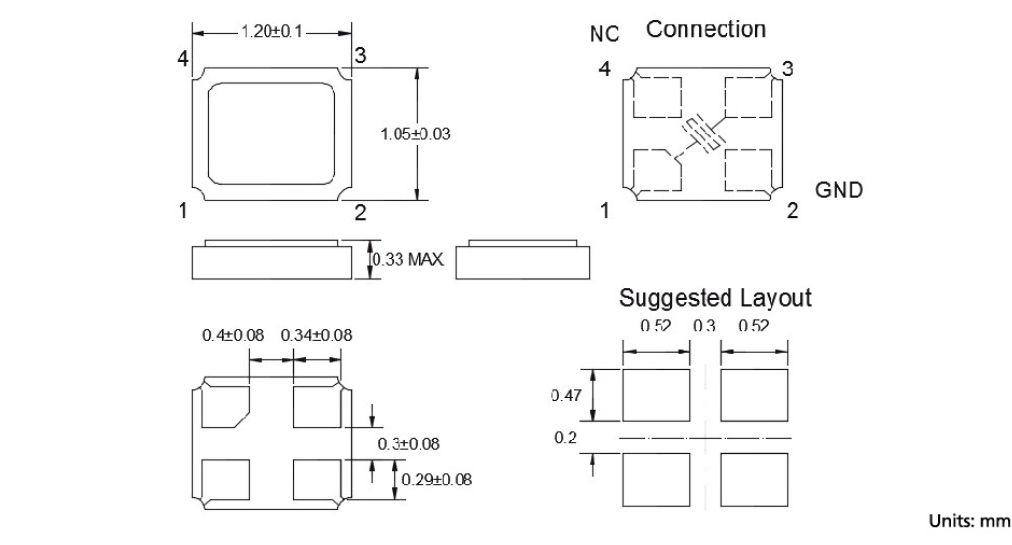

尺寸:1.2*1.05*0.33mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

咨询热线:0755-27872782

TXC-1

    台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768KHZ钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,贴片晶振,8J晶振,四脚小贴片晶体谐振器

    台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力,台湾晶技石英晶振总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市。TH-1 890

    TXC晶振,贴片晶振,8J晶振,四脚小贴片晶体谐振器外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,石英晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求。

    石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。对于圆柱音叉晶体,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性。TH-2 890

TXC晶振规格

单位

8J贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

24-54MHZ

标准频率

储存温度

T_stg

-40°C - +85°C

裸存

工作温度

T_use

-30°C - +85°C

标准温度

激励功率

DL

50μW Max.

推荐:1μW 100μW

频率公差

f_— l

±30 × 10-6 (标准),
(±10 × 10-6
±30 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C - +70°C

超出标准的规格请联系我们.

负载电容

CL

8 pF, 10 pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

8Q晶振原厂编码表:

Manufacturer Part Number原厂编码 Manufacturer厂家 Series型号 Type 系列 Frequency Frequency Stability频率稳定度 Operating Temperature    工作温度 Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
8Q25070003 TXC CORPORATION 8Q MHz Crystal 25MHz ±15ppm -40°C ~ 85°C Surface Mount 4-SMD, No Lead 0.063" L x 0.047" W (1.60mm x 1.20mm) 0.016" (0.40mm)
8Q26077003 TXC CORPORATION 8Q MHz Crystal 26MHz ±10ppm -20°C ~ 70°C Surface Mount 4-SMD, No Lead 0.063" L x 0.047" W (1.60mm x 1.20mm) 0.016" (0.40mm)
8Q30077001 TXC CORPORATION 8Q MHz Crystal 30MHz ±10ppm -20°C ~ 70°C Surface Mount 4-SMD, No Lead 0.063" L x 0.047" W (1.60mm x 1.20mm) 0.016" (0.40mm)
8Q37420001 TXC CORPORATION 8Q MHz Crystal 37.4MHz ±10ppm -30°C ~ 85°C Surface Mount 4-SMD, No Lead 0.063" L x 0.047" W (1.60mm x 1.20mm) 0.016" (0.40mm)
8Q40010004 TXC CORPORATION 8Q MHz Crystal 40MHz ±10ppm -30°C ~ 85°C Surface Mount 4-SMD, No Lead 0.063" L x 0.047" W (1.60mm x 1.20mm) 0.016" (0.40mm)
8Q40070003 TXC CORPORATION 8Q MHz Crystal 40MHz ±10ppm -30°C ~ 85°C Surface Mount 4-SMD, No Lead 0.063" L x 0.047" W (1.60mm x 1.20mm) 0.016" (0.40mm)
8Q50077001 TXC CORPORATION 8Q MHz Crystal 50MHz ±20ppm -40°C ~ 85°C Surface Mount 4-SMD, No Lead 0.063" L x 0.047" W (1.60mm x 1.20mm) 0.016" (0.40mm)
8QA8070001 TXC CORPORATION 8Q MHz Crystal 180MHz ±15ppm -40°C ~ 85°C Surface Mount 4-SMD, No Lead 0.063" L x 0.047" W (1.60mm x 1.20mm) 0.016" (0.40mm)
TH-3 890

8J 1210

TH-4 890

    超薄石英晶振卤化合物,TXC晶振,贴片晶振,8J晶振,四脚小贴片晶体谐振器

    请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

    静电

    过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

    在设计时

    机械振动的影响

    当四脚1210晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导

    (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

    (2) 在设计时请参考相应的推荐封装。

    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料来焊接最小体积晶振产品。TXC晶振,贴片晶振,8J晶振,四脚小贴片晶体谐振器TH-5 890

    TXC超小型贴片石英晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

    台湾TXC最小尺寸环保型压电晶体公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证。

    台湾TXC微型1210智能手机晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,贴片晶振,8J晶振,四脚小贴片晶体谐振器

TXC无源MHZ系列晶振规格表:

02

TH-6 890
