IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器

频率:15.476-260MHZ

尺寸:7.0*5.0*1.55mm

有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内


咨询热线:0755-27872782

IDT-1     Integrated Device Technology, Inc.(以下简称IDT晶振集团),成立于1980年公司发展在各地均设有分公司,全球人员大概在2000左右,总部位于加州圣何塞市主要开发优化客户应用的系统级解决方案.

     IDT晶振集团在RF、高性能定时、存储接口、实时互联、光互联、无线电源及智能传感器方面的市场导向型产品,是该公司一系列广泛的通信、计算、消费、汽车和工业领域混合信号完整解决方案的一部分.IDT的设计、生产、销售场所和经销合作伙伴遍及全世界,主要生产晶振,石英晶振,有源晶振,压控振荡器,PXO)普通晶体振荡器,(TCXO)温度补偿晶振,压电石英晶体元器件、压电石英晶体、有源晶体等元器件.IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器
TH-1 890

     IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内

     7050mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器
TH-2 890

型号

8N0QV01晶振 (VCXO晶振)

输出频率范围

15.476-260MHZ

电源电压范围

2.5 to 3.3V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6 max./-30?+85
±1.0×10-6,±2.5×10-6 max./-40
?+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
?±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

TH-3 890

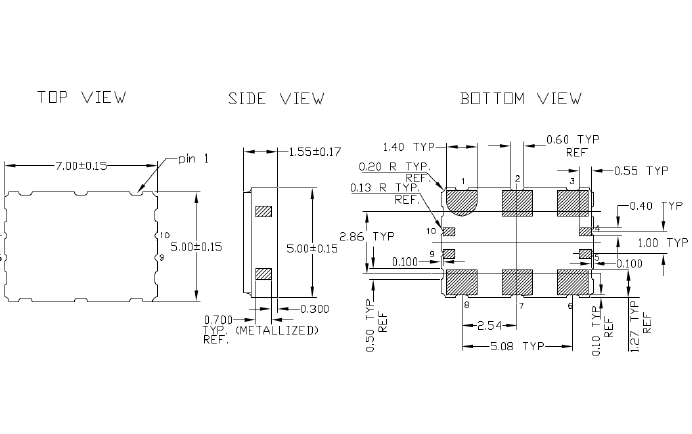

8N0QV01-7050 VCXO

TH-4 890

     石英晶振使用注意事项;IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器

     使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。
     晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

     所有产品的共同点;IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器

     抗冲击

     石英晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

     辐射

     暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

     化学制剂 / pH值环境

     请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

     粘合剂;IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器

     请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)

     卤化合物

     请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

     静电

     过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器TH-5 890

   IDT 晶振集团运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善.IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器

   美国进口IDT 晶振集团环保基本理念:

   1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

   2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

   3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

   4为构建循环型社会做出贡献,致力于减少晶体振荡器,有源晶振,石英晶振,片晶振废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

   5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

           6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力;IDT晶振,贴片晶振,8N0QV01晶振,石英贴片振荡器TH-6 890
