TXC晶振,石英晶振,9B晶振,9B03500050晶振

频率：3.2 - 90 MHz

尺寸：11.5*5.0*3.68mm

超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关陶瓷谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,石英晶振,9B晶振,9B03500050晶振

台湾晶技TXC进口晶振多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市。 TH-1 890

TXC晶振,石英晶振,9B晶振,9B03500050晶振，那么为什么越来越多的晶体企业都着手向汽车电子市场进军呢，然而汽车电子的要求也比科技数码产品高的多，特别是耐温这块，都有一定的要求值，比如：各类小体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准。

石英晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。 TH-2 890

TXC晶振规格	单位	9B贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	3.2 - 90 MHz	标准频率
储存温度	T_stg	-40°C - +85°C	裸存
工作温度	T_use	-20°C - +70°C	标准温度
激励功率	DL	500μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10^-6 (标准), (±10 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C - +70°C	超出标准的规格请联系我们.
负载电容	CL	16 pF, 20 pF, 30 pF, 32 pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

9B晶振原厂编码表：

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	Operating Temperature 工作温度	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
9B03500050	TXC CORPORATION	9B	MHz Crystal	3.579545MHz	±30ppm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)
9B03500274	TXC CORPORATION	9B	MHz Crystal	3.579545MHz	±30ppm	-40°C ~ 85°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)
9B03600108	TXC CORPORATION	9B	MHz Crystal	3.6864MHz	±50ppm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)
9B04000120	TXC CORPORATION	9B	MHz Crystal	4MHz	±50ppm	-20°C ~ 70°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)
9B04000157	TXC CORPORATION	9B	MHz Crystal	4MHz	±50ppm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)
9B11000050	TXC CORPORATION	9B	MHz Crystal	11.0592MHz	±50ppm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)
9B11000096	TXC CORPORATION	9B	MHz Crystal	11.0592MHz	±50ppm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)
9B11000121	TXC CORPORATION	9B	MHz Crystal	11.0592MHz	±50ppm	-10°C ~ 70°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)
9B11000149	TXC CORPORATION	9B	MHz Crystal	11.0592MHz	±50ppm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)
9B11000176	TXC CORPORATION	9B	MHz Crystal	11.0592MHz	±30ppm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.197" W (11.50mm x 5.00mm)	0.145" (3.68mm)

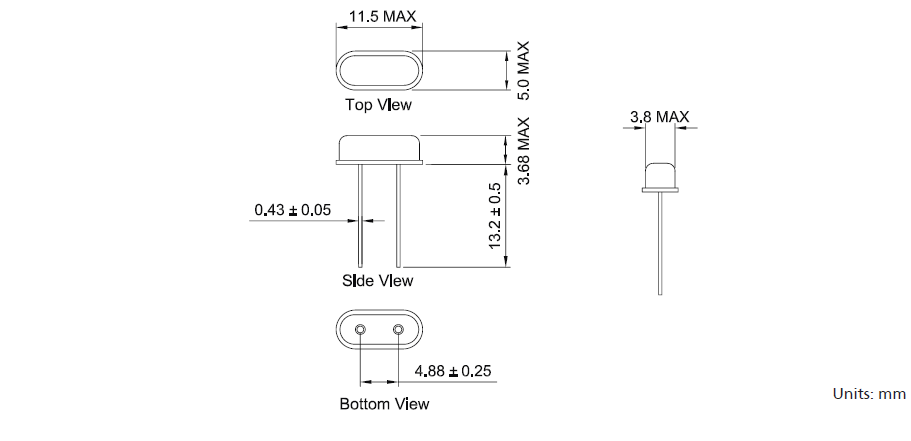

9B_HC-49S

TH-4 890

直插型大体积无源晶振和实时时钟模块，TXC晶振,石英晶振,9B晶振,9B03500050晶振

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近超小型49S插件晶体的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

环保音频插件晶体的安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。TXC晶振,石英晶振,9B晶振,9B03500050晶振 TH-5 890

台湾TXC汽车晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

台湾TXC 49S插件石英谐振器公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。

台湾TXC两脚MHZ插件晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,石英晶振,9B晶振,9B03500050晶振

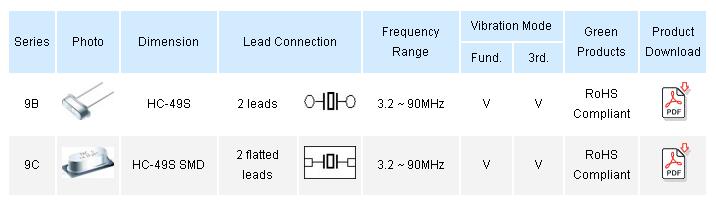

TXC无源MHZ系列晶振规格表：

TH-6 890
