TXC晶振,贴片晶振,9C晶振,9C16000285晶振

频率：3.2 - 90 MHz

尺寸：12.7*4.8*3.8mm

为什么越来越多的晶体企业都着手向汽车电子市场进军呢,然而汽车电子的要求也比科技数码产品高的多,特别是耐温这块,都有一定的要求值,比如：贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。TXC晶振,贴片晶振,9C晶振,9C16000285晶振

TXC晶振目前专业从事这些类别的产品：晶体（32.768kHz，基本兆赫，高精度的兆赫，汽车级）Oscillators（32.768kHz，CMOS硅MEMS，差分输出，看到汽车级），压控晶体振荡器（CMOS差分晶振），TCXO（基础、GPS、精密），压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）等。 TH-1 890

TXC晶振,贴片晶振,9C晶振,9C16000285晶振，那么贴片晶振产品的点击又是怎么回事呢？产品的电极对于晶体来讲，主要是，改变频率，往外引出电极，改变阻抗，去掉杂波，贴片晶体的晶片有镀金镀银等区别，各项镀层也会对产品的频率发生一定的改变，因此电极的设计会使晶振的精度产生更高的要求。

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。 TH-2 890

TXC晶振规格	单位	9C贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	3.2 - 90 MHz	标准频率
储存温度	T_stg	-40°C - +85°C	裸存
工作温度	T_use	-20°C - +70°C	标准温度
激励功率	DL	500μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10^-6 (标准), (±10 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C - +70°C	超出标准的规格请联系我们.
负载电容	CL	16 pF, 20 pF, 30 pF, 32 pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

9B晶振原厂编码表：

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	Operating Temperature 工作温度	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
9C03500034	TXC CORPORATION	9C	MHz Crystal	3.579545MHz	±30ppm	-10°C ~ 60°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C03600039	TXC CORPORATION	9C	MHz Crystal	3.6864MHz	±50ppm	-10°C ~ 60°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C03600146	TXC CORPORATION	9C	MHz Crystal	3.6864MHz	±30ppm	-20°C ~ 70°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C04000168	TXC CORPORATION	9C	MHz Crystal	4MHz	±20ppm	-10°C ~ 70°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C04070007	TXC CORPORATION	9C	MHz Crystal	4.096MHz	±30ppm	-20°C ~ 70°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C06000246	TXC CORPORATION	9C	MHz Crystal	6MHz	±30ppm	-40°C ~ 85°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C07300076	TXC CORPORATION	9C	MHz Crystal	7.3728MHz	±30ppm	-40°C ~ 85°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C08000066	TXC CORPORATION	9C	MHz Crystal	8MHz	±50ppm	-10°C ~ 60°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C08080002	TXC CORPORATION	9C	MHz Crystal	8MHz	±50ppm	-10°C ~ 70°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C12076001	TXC CORPORATION	9C	MHz Crystal	12MHz	±30ppm	-40°C ~ 85°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C13500340	TXC CORPORATION	9C	MHz Crystal	13.56MHz	±30ppm	-10°C ~ 70°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C16000285	TXC CORPORATION	9C	MHz Crystal	16MHz	±50ppm	-10°C ~ 70°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C18400069	TXC CORPORATION	9C	MHz Crystal	18.432MHz	±30ppm	-10°C ~ 60°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)
9C19977001	TXC CORPORATION	9C	MHz Crystal	19.95MHZ	±30ppm	-20°C ~ 70°C	Surface Mount	HC49/US	0.449" L x 0.189" W (11.40mm x 4.80mm)	0.161" (4.10mm)

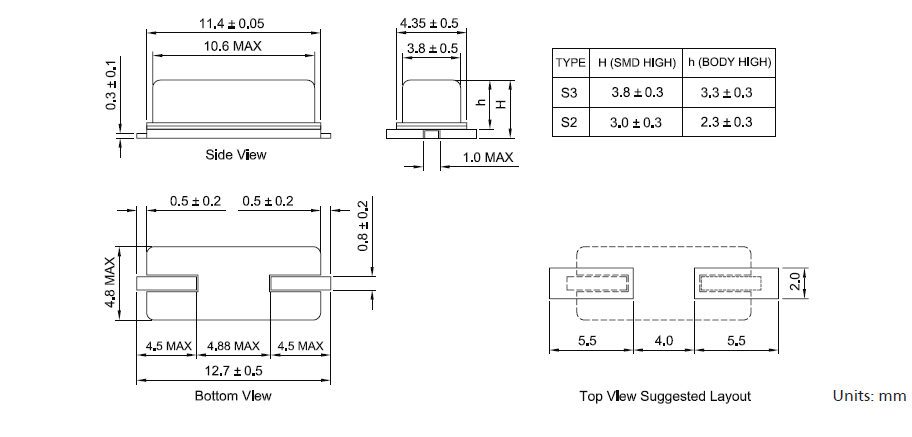

9C_SMD HC-49S

TH-4 890

49SMD贴片晶体谐振器使用注意事项，TXC晶振,贴片晶振,9C晶振,9C16000285晶振

使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。

晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有压电石英水晶振子产品的共同点

抗冲击

晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射

暴露于辐射环境会导致产品性能受到损害，因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致电脑音频假贴晶体产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）TXC晶振,贴片晶振,9C晶振,9C16000285晶振 TH-5 890

TXC金属高密度封装晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。

与我们的员工一起开创并保持一个免于事故的工作场所。

重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。

椭圆形大型谐振器将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。

加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染。

为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。

以最小化使用危险材料、能源和其它资源为目的进行公司进口49SMD谐振器产品及服务的安全生产和使用，并确保回收利用。以防治污染、保存资源的方式进行商务运作，并积极地对以往的环境破坏进行揭露。持续改进，将环境管理与商务运行和决策过程高度集成，规范其行为。不断进行持续改进的实践。TXC晶振,贴片晶振,9C晶振,9C16000285晶振
