TXC晶振,贴片晶振,9HT10晶振,9H03220008晶振

频率：32.768 kHz

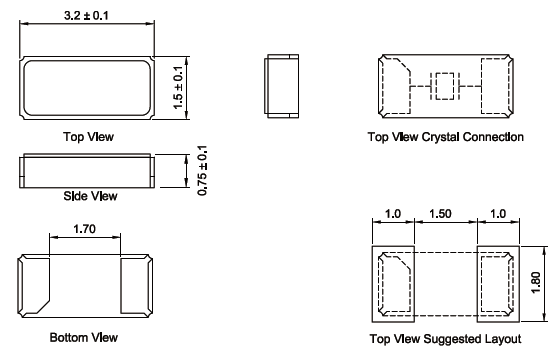

尺寸：3.2 x 1.5 x 0.75 mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

咨询热线：0755-27872782

相关产品说明下载PDF资料

台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768KHZ钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,贴片晶振,9HT10晶振,9H03220008晶振

台湾晶技TXC 3215晶振多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市。 TH-1 890

TXC晶振,贴片晶振,9HT10晶振,9H03220008晶振，此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率，32.768K系列产品本身具有体积小,厚度薄,重量轻等特点，此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能。

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。TXC晶振,贴片晶振,9HT10晶振,9H03220008晶振 TH-2 890

TXC晶振规格	单位	9HT10贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768 kHz	标准频率
储存温度	T_stg	– 55°C - +125 °C	裸存
工作温度	T_use	– 40°C - + 85°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10^-6 (标准), (±10 × 10^-6 ～ ±20 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±20 × 10^-6/-20°C - +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5 pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

9HT10晶振原厂编码表：

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	Operating Temperature 工作温度	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
9H03200019	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)
9H03200031	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)
9H03200042	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)
9H03220005	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)
9H03220008	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)
9H03200036	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)
9H03200021	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)
9H03200034	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)
9H03200022	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)
9H03200033	TXC CORPORATION	9HT10	kHz Crystal (Tuning Fork)	32.768kHz	-	-40°C ~ 85°C	Surface Mount	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.033" (0.85mm)

9HT10 3215

TH-4 890

32.768KHZ音叉晶振和卤化合物，TXC晶振,贴片晶振,9HT10晶振,9H03220008晶振

请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

在设计时

机械振动的影响

当高精度二脚贴片振动子产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于3215耐高温晶振器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。TXC晶振,贴片晶振,9HT10晶振,9H03220008晶振 TH-5 890

台湾TXC二脚SMD石英晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

台湾TXC汽车级贴片音叉晶体公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。

台湾TXC 32.768K音叉晶体劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,贴片晶振,9HT10晶振,9H03220008晶振

TXC无源KHZ系列晶振规格表：
